- Diámetros exteriores o interiores de .118′′ — 24′′ (3 mm — 610 mm)
- Espesor del material
- Pared radial (sección transversal del material)
- Número de ondas
- Número de vueltas
- Selección de aleación
- Configuraciones de extremos
Sustituir resortes de disco/Belleville por resortes ondulados anidados de Rotor Clip
Elimine la desalineación, proporcione cargas repetibles precisas y un rendimiento constante
Al diseñar proyectos que requieren cargas repetibles precisas, un posicionamiento preciso y una deflexión mínima, las arandelas tradicionales o los resortes de disco de Belleville pueden quedar cortos. Los resortes ondulantes ofrecen el rendimiento constante que necesitan los ingenieros, lo que los convierte en un excelente reemplazo para las arandelas y los resortes de disco de Belleville . La desalineación puede ocurrir en las pilas de Belleville, pero el uso de un solo resorte ondulado elimina este problema. Rotor Clip ofrece una amplia gama de resortes ondulados (de una sola vuelta, múltiples vueltas, alambre redondoy anidadosque proporcionan fuerzas y deflexiones variadas.
Resortes ondulados de múltiples vueltas vs. arandela/resorte de disco de Belleville
Compactos y robustos, los resortes ondulados de múltiples vueltas pueden acomodar una amplia variedad de cargas, deflexiones y diámetros. Estos resortes de alta ingeniería se pueden personalizar según las especificaciones exactas de la aplicación, incluido el número de ondas, el grosor del alambre y la configuración del tipo de extremos. Como alternativa versátil a los resortes de disco/arandelas de Belleville, ofrecen un rendimiento mejorado en aplicaciones donde el espacio es limitado y la precisión es crítica.
- Puede ahorrar espacio hasta un 50% en la dirección axial.
- Ahorro de espacio en dirección radial frente a los resortes de disco/arandelas de Belleville con diámetros mayores.
- Simplifique los procesos de ensamblaje debido a su diseño de un solo componente, eliminando la necesidad de apilar arandelas o resortes individuales.
- Se puede adaptar a las especificaciones exactas de la aplicación, incluido el número de ondas, el grosor del alambre y la configuración del tipo de extremos.
Resortes ondulados de alambre redondo vs. Resortes de disco/pilas de Belleville
Diseñados para su uso en aplicaciones de alta carga, alta velocidad, baja deflexión, estáticas o de bajo ciclo, los resortes ondulares de alambre redondo son una alternativa popular a los resortes de disco Belleville o pilas. Estos resortes ondulados robustos y precisos pueden optimizar su aplicación al proporcionar una carga más precisa, ahorrar espacio radial y reducir el uso de material, convirtiéndolos en un reemplazo rentable para los resortes tradicionales.
- Ofrecen mayor capacidad de carga.
- Proporcionan un control de carga más preciso.
- Reducen los requisitos de espacio radial.
- Utilizan menos material en su diseño, lo que resulta en un producto más liviano.
- Los resortes ondulados de alambre redondo enrollados, en lugar de estampados, generan menos residuos.
Resortes ondulados anidados vs. resortes de disco/pila de Belleville
Enbobinados en paralelo para formar una bobina continua multicapa, los resortes ondulados anidados mejoran significativamente el rendimiento de carga y aumentan la capacidad de carga y las velocidades de resorte con cada giro adicional. Esto los hace ideales para aplicaciones de alta carga estática en espacios compactos. A menudo utilizado como una alternativa a las arandelas de Belleville individuales o las pequeñas pilas Belleville, los resortes ondulados anidados ofrecen una fuerza más precisa y repetible a la vez que simplifican el proceso de ensamblaje.
- Elimina la necesidad de apilar manualmente las arandelas/resortes de disco de Belleville individuales.
- Agiliza el proceso de ensamblaje y reduce el riesgo de errores de instalación.
- Proporciona una fuerza más confiable y consistente.
- Reduce el potencial de desalineación y carga desigual.
Soluciones de resortes ondulados personalizados
Rotor Clip tiene la capacidad única de diseñar, crear prototipos y escalar sus resortes ondulados según sus requisitos de producción para lograr las fuerzas de resorte deseadas, las tasas y los requisitos de ciclo a su altura de trabajo especificada. Casi cualquier propiedad se puede modificar para lograr los resultados deseados, esto incluye:
Materiales y acabados de resortes ondulados
Optimización de su aplicación con resortes ondulados vs. resortes de disco
Los resortes ondulados de Rotor Clip se utilizan ampliamente en diversos sectores de fabricación, incluidos automotriz, aeroespacial, petróleo y gas y medicina. Vea los ejemplos a continuación para ver cómo los resortes ondulados de Rotor Clip sobresalen en diferentes aplicaciones.
Precarga de rodamientos con resorte ondulado de alambre redondo

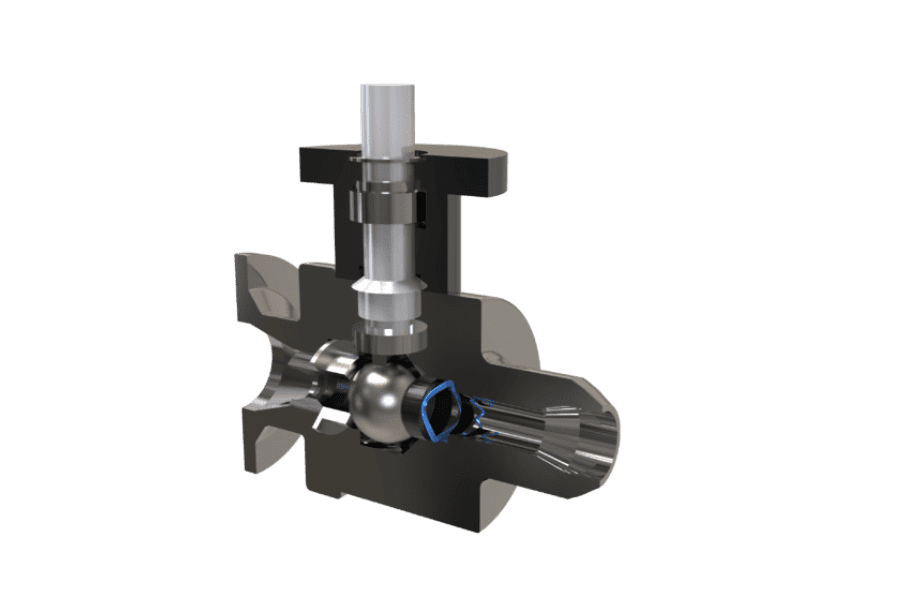

Válvula de bola con resorte ondulado anidado
Herramienta de perforación de fondo de pozo con resorte ondulado de múltiples vueltas
