Resortes ondulados de múltiples vueltas diseñados para aplicaciones con espacio limitado
Los resortes ondulados de múltiples vueltas proporcionan una fuerza y una deflexión equivalentes a las de los resortes helicoidales convencionales, pero requieren mucho menos espacio axial. A diferencia de los resortes helicoidales de alambre redondo, se fabrican con alambre plano enrollado en múltiples vueltas, cada una con un perfil ondulado. Mientras que los resortes helicoidales convencionales almacenan y liberan energía mediante torsión, los resortes ondulados de múltiples vueltas generan fuerza mediante flexión. La carga se distribuye a través de la estructura ondulada en lugar de transmitirse mediante la carga torsional del alambre del resorte.
Compare el desempeño de los resortes ondulados de múltiples vueltas Rotor Clip con el de los diseños tradicionales de resortes helicoidales según las principales características de ingeniería.
| Característica | Resorte ondulado de múltiples vueltas Rotor Clip | Resorte helicoidal tradicional |
|---|---|---|
| Espacio axial | Hasta un 50 % menos | Requiere más espacio para una carga equivalente |
| Método de generación de fuerza | Flexión pura | Principalmente torsión |
| Distribución de la carga | Distribuida entre múltiples ondas | Concentrada a lo largo del alambre helicoidal |
| Sustitución de componentes | Sustituye varios componentes de resorte en ciertas aplicaciones | Se requieren varios resortes en configuraciones apiladas |
| Ensamble | Instalación de un solo componente | Manipulación y alineación de múltiples componentes |
| Flexibilidad de diseño | Amplia gama de fuerzas, deflexiones y geometrías | Limitado a geometrías de resorte estándar |
| Materiales | Amplia selección de aleaciones metálicas | Generalmente acero al carbono o acero inoxidable |
Las arandelas Belleville o los resortes de disco tradicionales pueden presentar dificultades en aplicaciones que requieren cargas precisas y repetibles, así como un posicionamiento exacto. Los resortes ondulados de múltiples vueltas Rotor Clip ofrecen una alternativa que puede simplificar el ensamble y favorecer un desempeño constante.
Los tipos de extremos de los resortes ondulados influyen en la forma en que el resorte se apoya contra los componentes adyacentes, lo que afecta directamente la distribución de la carga, el contacto superficial y el desempeño general de la aplicación. Seleccionar el tipo de extremo adecuado ayuda a minimizar el desgaste de las superficies y permite que el resorte funcione según lo previsto dentro del ensamble. Rotor Clip ofrece distintas configuraciones de extremos para los resortes ondulados de múltiples vueltas con el fin de responder a diferentes condiciones de superficie, tipos de materiales y requisitos de ensamble.

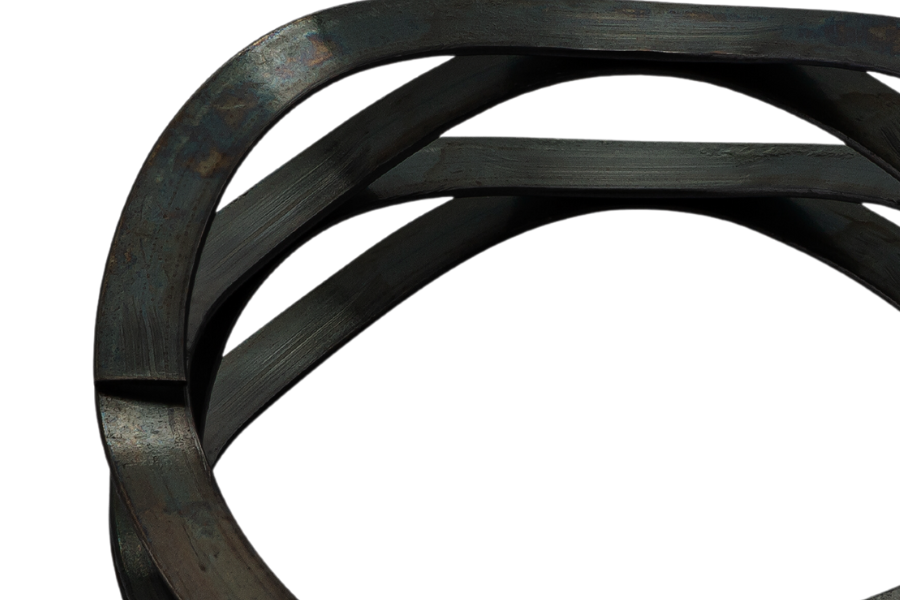

Los extremos lisos son la configuración estándar de los resortes ondulados de múltiples vueltas. El resorte termina en el siguiente pico de la onda, lo que proporciona un contacto constante con las superficies de apoyo y una distribución uniforme de la carga en todo el resorte.

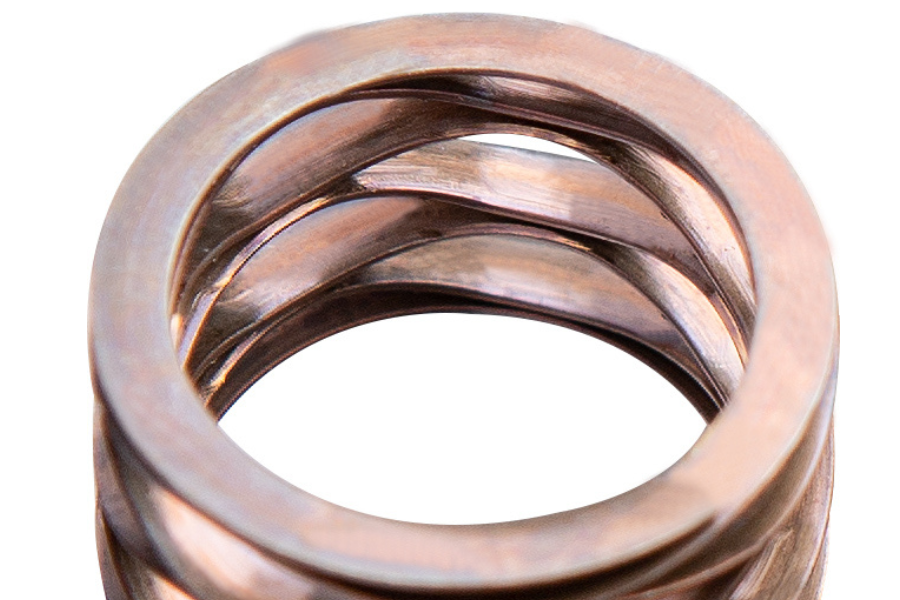

Los extremos de arandelas de ajuste incluyen vueltas planas adicionales en la parte superior e inferior del resorte. Estas secciones planas ayudan a distribuir la carga de manera más uniforme sobre la superficie, por lo que son adecuadas para superficies de apoyo irregulares, como ranuras, orificios o aberturas, así como para materiales más blandos, como plásticos, elastómeros o metales blandos.
Los extremos flotantes se cortan ligeramente más cortos para que el extremo del resorte no se apoye directamente sobre el pico de la onda adyacente. Este diseño reduce los puntos de contacto concentrados y ayuda a minimizar las rayaduras o los daños superficiales, especialmente en aplicaciones con alambre de mayor espesor o superficies de apoyo sensibles.
Vea nuestro video más reciente sobre resortes ondulados de múltiples vueltas para conocer su fabricación, las distintas configuraciones y las principales consideraciones de diseño. El video muestra cómo estos resortes cumplen con los requisitos de espacio, carga y ensamble en diversas aplicaciones.
Los resortes ondulados de múltiples vueltas se utilizan en aplicaciones donde el espacio axial es limitado y se requiere una carga constante. Algunas aplicaciones comunes incluyen:
En Rotor Clip, nuestro equipo de ingeniería brinda soporte a los clientes desde el diseño inicial hasta la producción en serie. Ya sea para seleccionar un resorte ondulado, elegir un material o evaluar requisitos de ensamble específicos de la aplicación, trabajamos directamente con su equipo para identificar la solución de anillo o resorte adecuada para su aplicación.
El resorte ondulado InterShim™ está diseñado para ofrecer un desempeño confiable en aplicaciones exigentes. Con vueltas alternas inactivas (planas) y activas (onduladas), este diseño patentado soporta cargas torsionales y altas aceleraciones, lo que garantiza un desempeño preciso y confiable cuando hay movimiento de rotación.
Los resortes ondulados Rotor Clip pueden simplificar los ensambles al sustituir varios componentes, como resortes helicoidales alojados en cavidades o arandelas Belleville apiladas, en aplicaciones donde se busca reducir el número de componentes y simplificar el ensamble. Los resortes ondulados proporcionan la misma fuerza y deflexión que los resortes helicoidales, con las ventajas adicionales de ahorrar espacio y peso. Vea nuestro video más reciente para conocer cómo un solo resorte ondulado puede optimizar este ensamble de transmisión.
Solicitar un dispositivo de comparación de resortes ondulados
Los resortes ondulados anidados Rotor Clip son un tipo de resorte ondulado de múltiples vueltas cuyas capas se enrollan en paralelo para formar una bobina continua. Esto mejora considerablemente la capacidad de carga en aplicaciones con cargas estáticas elevadas y espacio limitado. A medida que aumenta el número de vueltas, se multiplican las cargas y las constantes elásticas. El resultado es una solución compacta de una sola pieza para aplicaciones exigentes.
Consulte las preguntas más frecuentes sobre los resortes ondulados de múltiples vueltas.
Los resortes ondulados de múltiples vueltas se utilizan en aplicaciones que requieren una fuerza de resorte baja a media con una deflexión relativamente grande, especialmente cuando el espacio axial es limitado. Algunas aplicaciones comunes incluyen la precarga de rodamientos, los ensambles de válvulas, los mecanismos de embrague, los dispositivos médicos y los sistemas aeroespaciales.
Un resorte ondulado de múltiples vueltas puede reducir el espacio axial hasta un 50 % en comparación con un resorte helicoidal tradicional que produce la misma fuerza. Esto puede contribuir a crear ensambles más compactos, reducir la altura total del conjunto de componentes y disminuir el peso.
Un resorte ondulado de una vuelta consta de una sola capa ondulada y normalmente se utiliza en espacios compactos para aplicaciones con deflexiones cortas y fuerzas bajas a medias, como la precarga de rodamientos y la compensación de tolerancias. Un resorte ondulado de múltiples vueltas utiliza varias vueltas para lograr un mayor recorrido y mantener al mismo tiempo un perfil axial compacto.
Un resorte ondulado de múltiples vueltas con frecuencia puede sustituir a un resorte helicoidal de compresión convencional y, en algunos diseños, a una pila completa de resortes helicoidales. Esto puede reducir el espacio axial requerido y simplificar el ensamble al disminuir el número de componentes.
Rotor Clip ofrece resortes ondulados de múltiples vueltas en acero al carbono, acero inoxidable —incluidos 302, 316 y 17-7 PH—, Inconel, Elgiloy, Hastelloy y otras aleaciones especiales. La selección del material depende de los requisitos de carga, la temperatura, el entorno operativo y las restricciones de la aplicación. Póngase en contacto con nuestros ingenieros para determinar el material y el acabado más adecuados para su aplicación.
Sí. Rotor Clip se especializa en diseños personalizados de resortes ondulados y puede modificar parámetros como el diámetro, el espesor del alambre, el número de vueltas, las ondas por vuelta, el tipo de extremo, el material y el acabado. Muchas configuraciones personalizadas pueden fabricarse sin herramientas especiales, lo que favorece una producción eficiente y plazos de entrega optimizados. Los resortes ondulados de múltiples vueltas son altamente personalizables y se especifican en configuraciones personalizadas con tanta frecuencia como en opciones estándar. Debido a que se fabrican mediante enrollado y no mediante estampado, por lo general no requieren herramientas especiales.
Ayudamos a los ingenieros a comprender cómo los resortes ondulados pueden optimizar sus ensambles frente a los métodos tradicionales. Consulte nuestros recursos técnicos.
