An image featuring a bulk quantity of single-turn wave springs by Rotor Clip, demonstrating their compact design and suitability for various industrial applications, providing reliable compression and deflection properties for efficient assembly and operation

Resortes ondulados de una sola vuelta

Ideal para aplicaciones de deflexión corta con fuerzas de bajas a medias

Los resortes ondulados de una sola vuelta son adecuados para una amplia gama de aplicaciones desde trabajo ligero hasta pesado

Los resortes ondulados de una sola vuelta son ideales para aplicaciones con cargas de empuje de bajas a altas, según el diseño y el tipo de alambre. Diseñados para una amplia gama de diámetros de orificios y vástagos, los resortes ondulados de una sola vuelta pueden actuar como alternativa a los resortes de disco y son especialmente adecuados para útiles en espacios radiales reducidos, holguras estrechas o para alojar rodamientos de bolas o de rodillos.

Ver productos

An array of single-turn wave springs, arranged neatly to showcase their uniformity and precision engineering. These springs offer consistent compression and deflection properties, ideal for a wide range of industrial applications requiring reliable performance and compact design

Ventajas técnicas

  • Ofrece una opción de fijación en el orificio donde el resorte queda fijo y centrado automáticamente
  • Constante elástica y cargas precisas, con tolerancias hasta un 50 % más estrictas que las de arandelas onduladas estampadas o resortes de disco
  • A diferencia de las piezas estampadas, los resortes ondulados generan un mínimo desperdicio de material
SST — UNA SOLA VUELTA EN PULGADAS

Ideal para aplicaciones de deflexión corta con fuerzas de bajas a medias. Se ofrece en varias ondulaciones y grosores de material. Diseñado para una amplia gama de diámetros de orificio y vástago.

NST — UNA SOLA VUELTA ANGOSTO

Estos resortes ondulados son adecuados cuando el espacio radial es limitado y se especifican para varios diámetros de rodamientos estándar.

MST — UNA SOLA VUELTA MÉTRICO PRECARGA DE RODAMIENTO

Diseñado para adaptarse a los tamaños de rodamientos más populares, se adhiere ligeramente en el orificio para maximizar el contacto con la pista exterior del rodamiento. Diseñado para prolongar la vida útil del rodamiento, reduciendo la vibración y el ruido.

SRT — UNA SOLA VUELTA ALAMBRE REDONDO

Ideales para su uso en aplicaciones de alta carga, alta velocidad, baja deflexión, estáticas o de bajo ciclado. Alternativa rentable a los resortes de disco.

Tipos de extremos

An illustration of a single-turn wave spring with overlapping ends, showcasing its innovative design for secure fastening and enhanced stability in mechanical assemblies. This configuration ensures reliable compression and deflection properties, suitable for various industrial applications

Superposición

Los extremos superpuestos de los resortes ondulados de una sola vuelta se unen entre sí, con un extremo montado sobre el otro. Este diseño evita que se claven en la superficie de contacto y que las piezas se enreden cuando se empaquetan a granel.

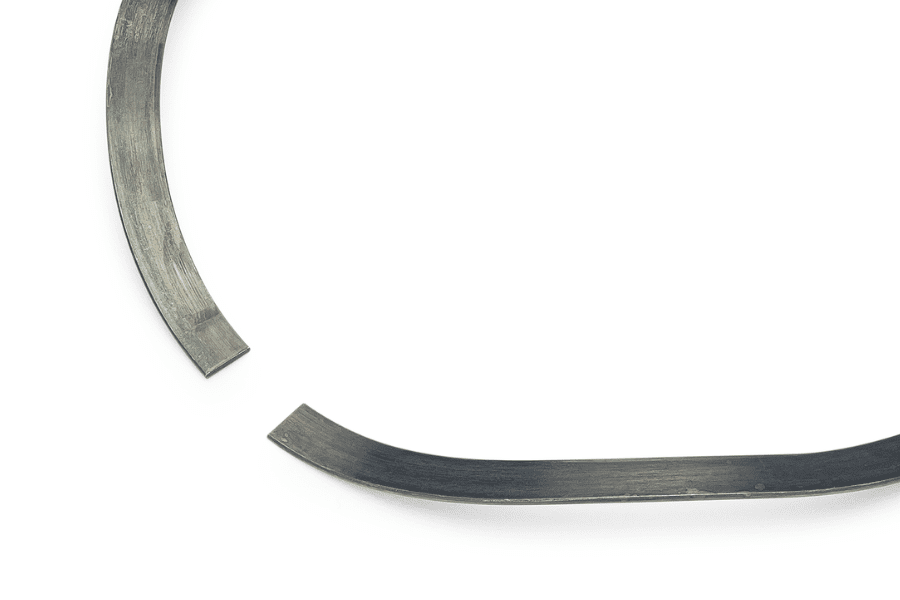

gap type wave spring end configuration

Separación

Los resortes ondulados con separación presentan un espacio físico entre los extremos. Rotor Clip es capaz de controlar la distancia de la separación, ya que puede haber componentes que necesiten despejarla.

Extremos planos patentados

Nuestro diseño patentado de resorte ondulado de extremo plano protege los rodamientos al eliminar las esquinas afiladas y dañinas de los extremos, aplanándolos para que se apoyen suavemente contra el ensamble de acoplamiento.

Ejemplos de aplicación

Los resortes ondulados de una sola vuelta se pueden encontrar en aplicaciones de todas las industrias. Aquí hay algunos ejemplos.

Más ejemplos de aplicación de resortes ondulados

Rendered illustration demonstrating the application of a single-turn wave spring for bearing preload. This configuration showcases the spring's role in maintaining optimal tension on bearings, ensuring smooth operation and reduced play for enhanced performance in mechanical systems

Precarga de rodamientos con resorte ondulado de una sola vuelta

An illustration featuring an ultrasonic motor integrated with a wave spring, highlighting its role in providing precise tension control and stabilization within the motor assembly. This configuration contributes to smooth and efficient operation, particularly in high-precision applications requiring minimal vibration and noise

Motor ultrasónico con resorte ondulado de una sola vuelta

quick connector with single-turn wave spring

Conector rápido con resorte ondulado de una sola vuelta

exhaust sensor with single-turn wave spring with flat ends

Sensor de escape con resorte ondulado de una sola vuelta con extremos planos patentados/anillo espiral

An illustration depicting a steering assembly integrated with a wave spring, highlighting its contribution to smooth and responsive steering operation. The wave spring provides controlled resistance and stability, enhancing driver confidence and vehicle handling in various road conditions

Ensamble de dirección con resorte ondulado de una sola vuelta

An illustration of a pump featuring a single-turn wave spring, demonstrating its application in providing consistent pressure and flow control. The wave spring ensures efficient pump operation, contributing to reliable performance and longevity in various fluid handling systems

Bomba con resorte ondulado de una sola vuelta

Resortes ondulados de una sola vuelta Rotor Clip

sst wave spring

SST

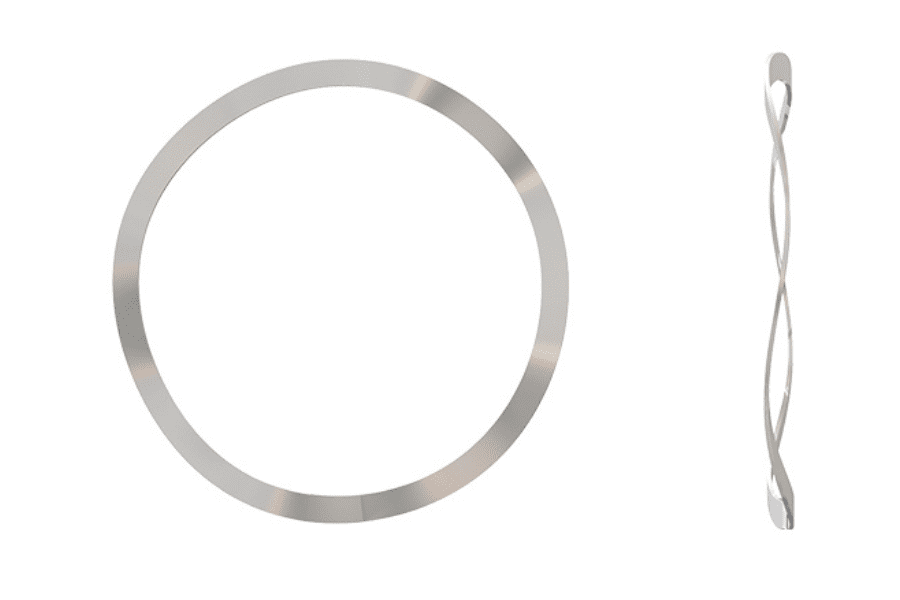

NST Rotor Clip Wave Spring

NST

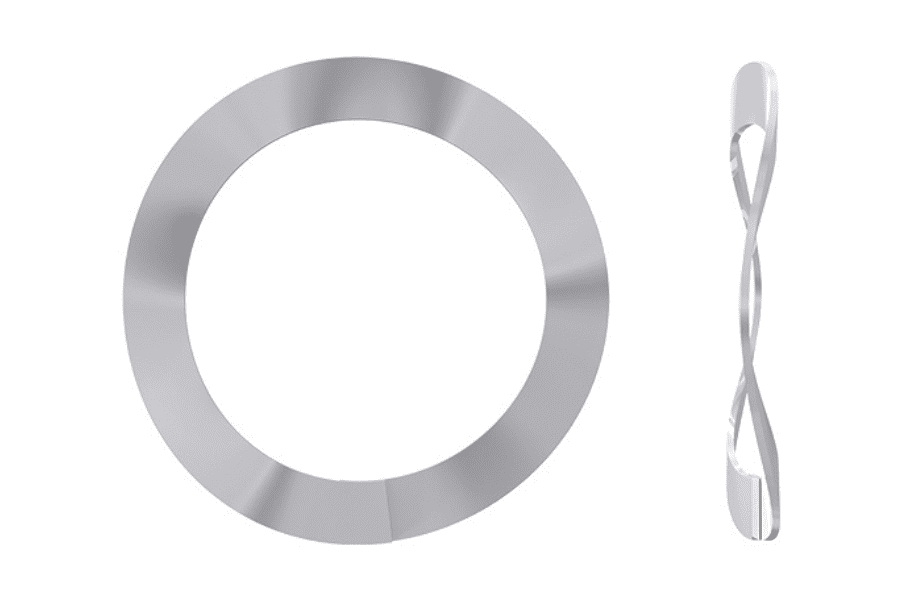

MST Rotor Clip Wave Spring

MST

3D render of a round wire wave spring, featuring a continuous loop of wire formed into precise, uniform waves, designed for consistent load pressure in confined spaces

SRT
