DSF-1.5
¿Buscas un material o tipo de acabado específico? Consulta los números de parte completos y solicita una cotización en la sección inferior..
Especificaciones
Datos de pieza
- Alojamiento o eje Eje
- Axial o radial Axial
- Ds mm 1.500 mm
- Diámetro libre Df 1.380 - 1.420 - mm
- Espesor T *** 0.400 mm
- Altura del saliente H 1.700 mm
- Diámetro del orificio R 0.900 mm
- Large Sect. S 0.700 mm
- Peso por 1000 piezas kg

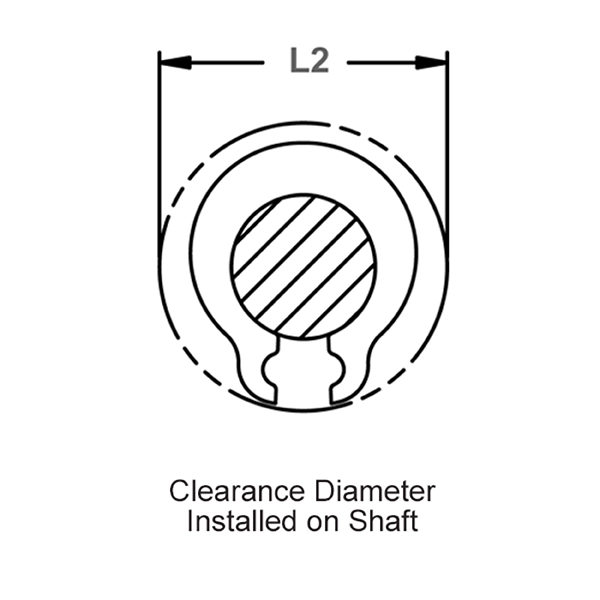

- Clearance Released Over Shaft L2 5.100 mm
- Dureza ST 84.500 - 87.000 - HR15N
- Hardness SG 84.000 - 87.500 - HR15N
- Equivalencia Waldes Truarc
- Equivalencia IRR
- Equivalencia Anderton
- Equivalencia Militar o Aeroespacial
- Equivalencia Din
- Interchange Seeger-Orbis G 1.5
Datos de rendimiento
- Thrust Load Ring Pr 40.000 N
- Límite de R.P.M. del material estándar 350,000.000
Datos de herramienta
- Alicates de alta resistencia (rectos) RPN-G0
Product SKUs
Los números de parte listados pueden no incluir todas las opciones disponibles. Si no encuentras lo que buscas o necesitas ayuda para seleccionar la pieza adecuada, contáctanos.
| Item SKU | Style | Material | Finish | Quote |
|---|---|---|---|---|
| DSF-17ST PD | Metric External/Shaft Self Locking | Carbon Steel SAE 1070-1090 | Phosphate & Oil | Quote |
Materiales y acabados
Materiales
- Acero al carbono (SAE 1060-1090)
- Acero inoxidable (PH15-7 Mo, PH17-7)
- Cobre berilio
- Calidades especiales de materiales
- Acero inoxidable DIN 1.4122
- Bronce fosforado
Acabados
***For plated rings, add .002" (.05 mm) to the listed maximum thickness.
- PA - Fosfatado, Acero al carbono
- PD - Fosfatado y aceite, Acero al carbono
- PAL - Fosfatado con sellador, Acero al carbono
- HPD - Fosfatado pesado con aceite, Acero al carbono
- ZD - Revestimiento de zinc, Acero al carbono
- ZF - Zinc brillante, Acero al carbono
- ZDL - Dicromato de zinc con sellador, Acero al carbono
- HZDL - Dicromato de zinc pesado con sellador, Acero al carbono
- Z3X - Cromato trivalente sobre zinc, Acero al carbono
- ZFF - Recubrimiento de zinc, Acero al carbono
- CF - Recubrimiento de cobre, Acero al carbono
Documentación
Descripción
Externo, de fricción autobloqueante, métrico. El anillo DSF se asemeja a un anillo DSH normal, salvo que está diseñado para funcionar en un eje sin ranura. El diseño del anillo hace que ejerza una importante fuerza de agarre de forma uniforme sobre el eje (excepto donde se produce la holgura)
