Teiledaten
- Gehäuse oder Welle Shaft
- Axial oder Radial Axial

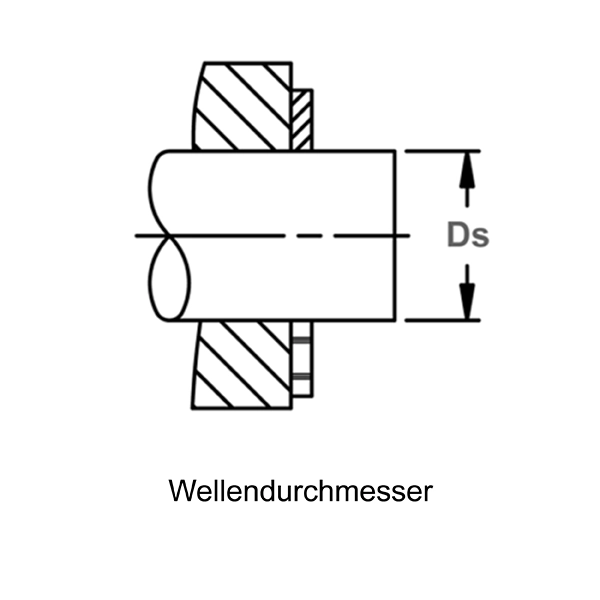

- Ds mm 1,500 mm
- Freier Durchmesser Df 1,380 - 1,420 - mm
- Stärke T*** 0,400 mm
- Augenhöhe 1,700 mm
- Lochdurchmesser R 0,900 mm
- Large Sect. S 0,700 mm
- Gewicht pro 1000 Stück. kg

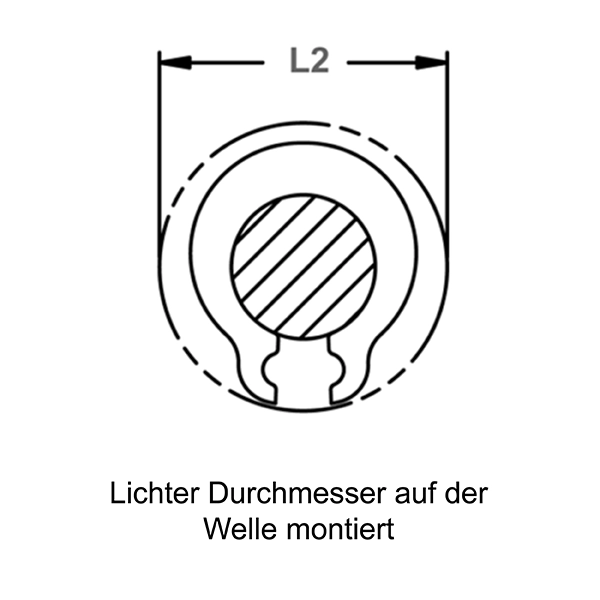

- Clearance Released Over Shaft L2 5,100 mm
- Härte ST Kohlenstoffstahl 84,500 - 87,000 - HR15N
- Hardness SG 84,000 - 87,500 - HR15N
- Identisch zu Waldes Truarc
- Identisch zu IRR
- Identisch zu Anderton
- Identisch zu Mil oder Aero
- Identisch zu-Din
- Interchange Seeger-Orbis G 1.5
Leistungsdaten
- Thrust Load Ring Pr 40,000 N
- U/min begrenzen U/min des Standardmaterials 350.000,000
Montagewerkzeuge
- Hochleistungszange (gerade) RPN-G0
Materialien
- Kohlenstoffstahl (SAE 1060-1090)
- Edelstahl (PH15-7 Mo, PH17-7)
- Berylliumkupfer
- Sonderwerkstoffe
- Edelstahl DIN 1.4122
- Phosphorbronze
Oberflächen
***Bei beschichteten Ringen addieren Sie 0,05mm (0,005’’) zur angegebenen maximalen Dicke hinzu.
- PA – Phosphat, Kohlenstoffstahl
- PD – Phosphat und Öl, Kohlenstoffstahl
- PAL – Phosphat mit Versiegelung, Kohlenstoffstahl
- HPD – Schweres Phosphat und Öl, Kohlenstoffstahl
- ZD – Verzinkung, Kohlenstoffstahl
- ZF – Zink hell, Kohlenstoffstahl
- ZDL – Zinkdichromat mit Versiegelung, Kohlenstoffstahl
- HZDL – Schweres Zinkdichromat mit Versiegelung, Kohlenstoffstahl
- Z3X – Dreiwertiges Chromat über Zink, Kohlenstoffstahl
- ZFF – Zinkbeschichtung, Kohlenstoffstahl
- CF – Kupferblitz, Kohlenstoffstahl
Dokumentation
Beschreibung
Der DSF Ring ähnelt dem DSH Ring, nur mit dem Unterschied, dass er auf einer Welle ohne Nut funktioniert. Er ist so konzepiert, dass er eine gleichmäßige Klemmkraft auf die Welle ausübt.
