Datos de pieza

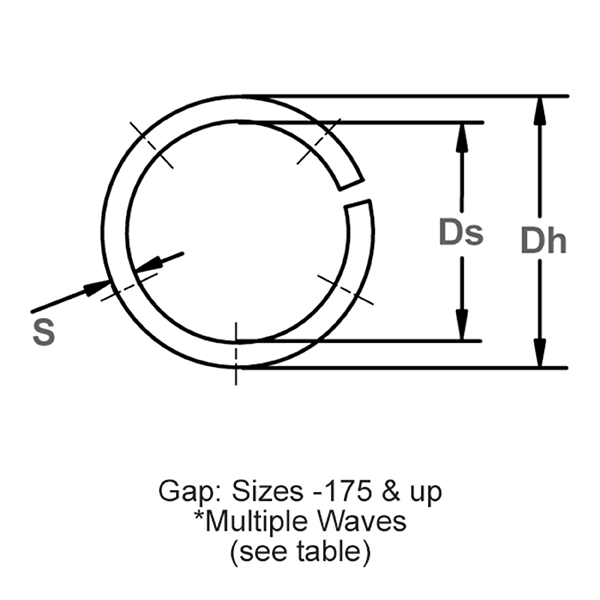

- Operates In Housing Diameter Dh 15.000 pulgadas
- Juego del diámetro del eje Ds 14.130 pulgadas
- Sección S 0.375 pulgadas

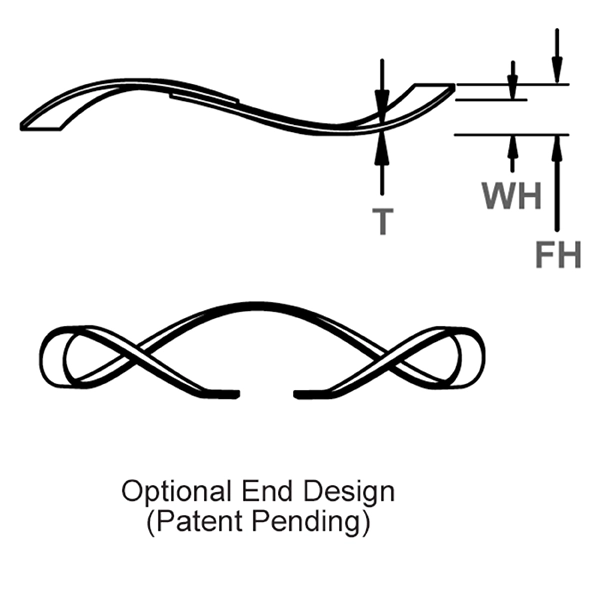

- Espesor T 0.032 pulgadas
- Diseño de resorte ondulado Gap Design. Patented Optional Flat End Available.
- Altura libre Fh 0.350 pulgadas
- Número de ondas 12.000
- Número de vueltas 1.000
- Altura de trabajo WH 0.156 pulgadas
- Tasa de resorte (ref.) 1,186 lb/in
Datos de rendimiento
- Carga 230 libras
Materiales
- Acero al carbono (SAE 1060-1090)
- Calidades especiales de materiales
- Acero inoxidable AISI 302
- Acero inoxidable AISI 316
- Acero inoxidable (17-7 PH/C)
Acabados
***For plated rings, add .002" (.05 mm) to the listed maximum thickness.
- OIL - Aceite sobre acero, Acero al carbono
- SPP - Pasivado, Acero inoxidable
- Vapor Degreased & Ultrasonic (Stainless Finish), Acero inoxidable
Documentación
Descripción
Una sola vuelta, pulgadas. Ideal para aplicaciones de deflexión corta con fuerzas de bajas a medias. Se ofrece en varias ondulaciones y grosores de material. Diseñado para una amplia gama de diámetros de orificio y vástago.
