SB-20
¿Buscas un material o tipo de acabado específico? Consulta los números de parte completos y solicita una cotización en la sección inferior..
Especificaciones
Datos de pieza
- Alojamiento o eje Eje
- Axial o radial Axial
- Diámetro del eje Ds 0.787 pulgadas
- Ds mm 20.000 mm
- Diámetro de ranura Dg 0.729 - 0.733 - pulgadas
- Ancho de ranura W 0.068 - 0.072 - pulgadas
- Diámetro libre Df 0.682 - 0.710 - pulgadas
- Gap A 0.078 - 0.218 - pulgadas
- Sección S 0.090 - 0.096 - pulgadas
- Espesor T 0.060 - 0.064 - pulgadas
- Dureza ST 42.000 - 52.000 - HRC
Product SKUs
Los números de parte listados pueden no incluir todas las opciones disponibles. Si no encuentras lo que buscas o necesitas ayuda para seleccionar la pieza adecuada, contáctanos.
| Item SKU | Style | Material | Finish | Quote |
|---|---|---|---|---|
| SB-20ST PD | Metric External/Shaft Constant Section | Carbon Steel SAE 1070-1090 | Phosphate & Oil | Quote |
Materiales y acabados
Materiales
- Acero al carbono (SAE 1060-1090)
Acabados
***For plated rings, add .002" (.05 mm) to the listed maximum thickness.
- PA - Fosfatado, Acero al carbono
- PD - Fosfatado y aceite, Acero al carbono
- PAL - Fosfatado con sellador, Acero al carbono
- HPD - Fosfatado pesado con aceite, Acero al carbono
- ZF - Zinc brillante, Acero al carbono
- ZDL - Dicromato de zinc con sellador, Acero al carbono
- HZDL - Dicromato de zinc pesado con sellador, Acero al carbono
- Z3X - Cromato trivalente sobre zinc, Acero al carbono
- ZFF - Recubrimiento de zinc, Acero al carbono
- CF - Recubrimiento de cobre, Acero al carbono
- OIL - Aceite sobre acero, Acero al carbono
- ZD - Dicromato de zinc, Acero al carbono
Documentación
Descripción

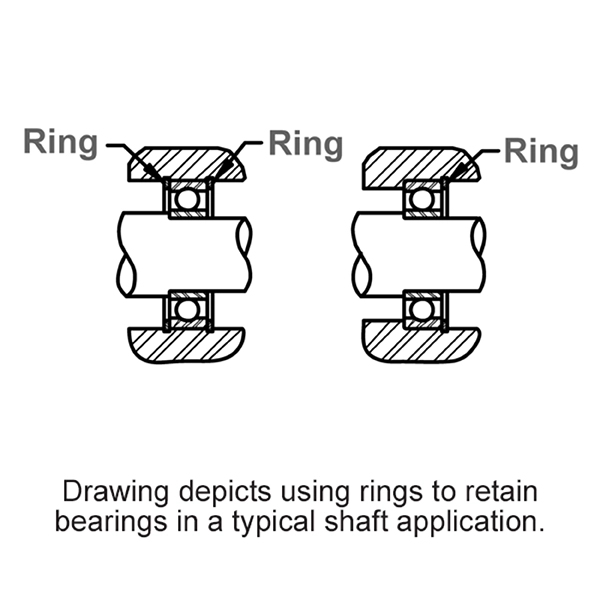

Los anillos de retención SB son anillos elásticos métricos externos y forman parte de la familia de anillos de retención de sección constante de Rotor Clip. Diseñados para rodamientos métricos estándar SAE, estos anillos se instalan en una ranura del eje donde la parte sobresaliente del anillo actúa como un hombro para la retención axial externa.
