MSR-11
¿Buscas un material o tipo de acabado específico? Consulta los números de parte completos y solicita una cotización en la sección inferior..
Especificaciones
Datos de pieza
- Alojamiento o eje Eje
- Axial o radial Axial

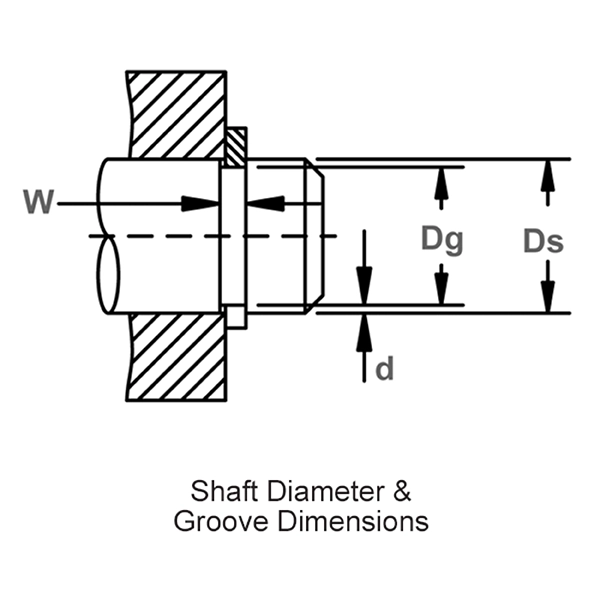

- Diámetro del eje Ds 0.433 pulgadas
- Ds mm 11.000 mm
- Diámetro de ranura Dg 10.220 - 10.300 - mm
- Ancho de ranura W 1.000 - 1.150 - mm
- Profundidad de ranura D 0.350 mm

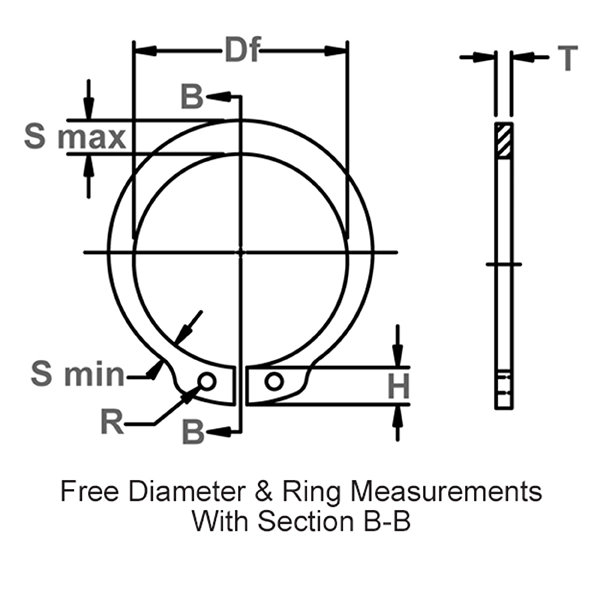

- Diámetro libre Df 9.800 - 10.080 - mm
- Espesor T *** 0.840 - 0.960 - mm
- Altura del saliente H 2.600 mm
- Sección máxima S Max 1.900 mm
- Sección mínima S Min 1.100 mm
- Diámetro del orificio R 1.000 mm
- Peso por 1000 piezas 0.400 kg
- Margen al borde Y mínimo 1.000 mm

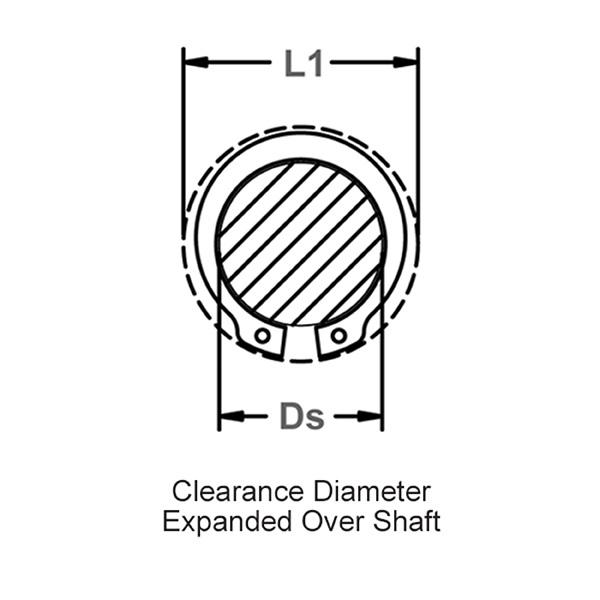

- Clearance Dia. Expanded Over Shaft L1 16.600 mm
- Diámetro libre al soltar en la ranura L2 15.800 mm
- Gaging Dia. Gd Max 13.400 mm
- Dureza ST 68.500 - 72.000 - HR30N
- Dureza SS 63.000 - 69.500 - HR30N
- Equivalencia Waldes Truarc 11-160 0110
- Equivalencia IRR
- Equivalencia Anderton
- Equivalencia Militar o Aeroespacial
- Equivalencia Din
Datos de rendimiento
- Carga de empuje (libras) - Factor de seguridad del anillo 4 Pr 10.800 kN
- Carga de empuje (libras) - Factor de seguridad de la ranura 2 Pg 3.800 kN
- Límite de R.P.M. del material estándar 60,000.000
Datos de herramienta
- Alicates estándar (rectos) RP-200
- Alicates estándar 45° RP-204
- Alicates estándar 90° RP-209
- Alicates de alta resistencia (rectos) RPN-A0
- Alicates de alta resistencia 90° RPN-A01
Product SKUs
Los números de parte listados pueden no incluir todas las opciones disponibles. Si no encuentras lo que buscas o necesitas ayuda para seleccionar la pieza adecuada, contáctanos.
| Item SKU | Style | Material | Finish | Quote |
|---|---|---|---|---|
| MSR-11ST PD | Metric Reinforced External/Shaft | Carbon Steel SAE 1070-1090 | Phosphate & Oil | Quote |
Materiales y acabados
Materiales
- Acero al carbono (SAE 1060-1090)
- Acero inoxidable (PH15-7 Mo, PH17-7)
- Cobre berilio
- Calidades especiales de materiales
Acabados
***For plated rings, add .002" (.05 mm) to the listed maximum thickness.
- PA - Fosfatado, Acero al carbono
- PD - Fosfatado y aceite, Acero al carbono
- PAL - Fosfatado con sellador, Acero al carbono
- HPD - Fosfatado pesado con aceite, Acero al carbono
- ZF - Zinc brillante, Acero al carbono
- ZDL - Dicromato de zinc con sellador, Acero al carbono
- HZDL - Dicromato de zinc pesado con sellador, Acero al carbono
- Z3X - Cromato trivalente sobre zinc, Acero al carbono
- ZFF - Recubrimiento de zinc, Acero al carbono
- CF - Recubrimiento de cobre, Acero al carbono
- ZD - Dicromato de zinc, Acero al carbono
Documentación
Descripción
Los anillos de retención MSR están ensamblados axialmente con clips circulares métricos ANSI reforzados externos y forman parte de la línea de anillos de retención de sección cónica de Rotor Clip. Como una versión extra gruesa de un anillo de retención MSH regular, el MSR es más fuerte y presenta un ancho radial mayor, lo que le permite soportar mayores cargas de empuje que su contraparte estándar.
