Datos de pieza
- Alojamiento o eje Alojamiento
- Axial o radial Axial

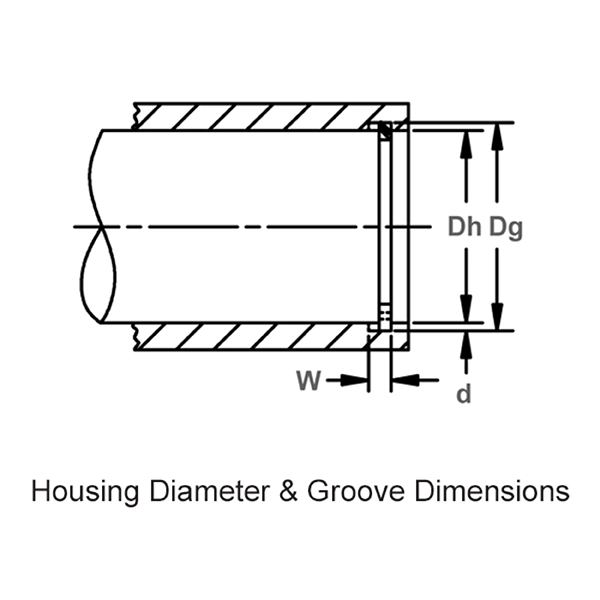

- Dh mm 34.000 mm
- Diámetro de ranura Dg 36.100 - 36.300 - mm
- Ancho de ranura W 1.400 - 1.500 - mm
- Diámetro libre Df 36.460 - 36.810 - mm
- Sección S 2.900 - 3.100 - mm
- Espesor T 1.200 - 1.300 - mm
- Equivalencia Militar o Aeroespacial
Datos de rendimiento
- Carga de empuje - Factor de seguridad del anillo 3 Pr 39,283.000 N
- Carga de empuje - Factor de seguridad de la ranura 2 Pg 17,447.000 N
Materiales
- Acero al carbono (SAE 1060-1090)
- Calidades especiales de materiales
- Acero inoxidable AISI 302
- Acero inoxidable AISI 316
Acabados
***For plated rings, add .002" (.05 mm) to the listed maximum thickness.
- OIL - Aceite sobre acero, Acero al carbono
Documentación
Descripción
Interno, trabajo pesado, métrico. Estos anillos de 2 vueltas proporcionan un contacto de ranura de 360° y son ideales para aplicaciones con cargas de empuje elevadas.
