DTI-17
¿Buscas un material o tipo de acabado específico? Consulta los números de parte completos y solicita una cotización en la sección inferior..
Especificaciones
Datos de pieza
- Alojamiento o eje Alojamiento
- Axial o radial Axial
- Dh mm 17.000 - 17.100 - mm
- Diámetro de ranura Dg 17.150 - 17.230 - mm
- Ancho de ranura W 0.500 mm
- Espesor T *** 0.300 mm
- No. Of Prongs 8.000

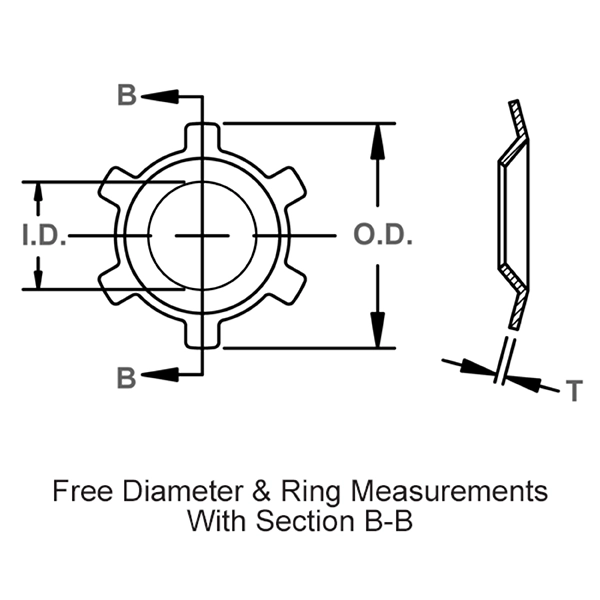

- Outside Diameter O.D. 17.300 mm
- Inside Diameter I.D. 11.000 mm
- Peso por 1000 piezas 0.200 kg
- Margen al borde Y mínimo mm
- Min. Distance Face Of Part To End Of Housing D1 3.000 mm
- Dureza ST 83.000 - 85.500 - HR15N
- Dureza SS 82.500 - 86.000 - HR15N
- Hardness SG 84.000 - 87.500 - HR15N
- Equivalencia Waldes Truarc
- Equivalencia IRR
- Equivalencia Anderton M1305 0170
- Equivalencia Militar o Aeroespacial
- Equivalencia Din
- Interchange Seeger-Orbis ZJ 17
Datos de rendimiento
- Thrust Load 650 N
Product SKUs
Los números de parte listados pueden no incluir todas las opciones disponibles. Si no encuentras lo que buscas o necesitas ayuda para seleccionar la pieza adecuada, contáctanos.
| Item SKU | Style | Material | Finish | Quote |
|---|---|---|---|---|
| DTI-17SS | Metric Internal/Housing Push On | PH 15-7 Stainless Steel | None/Self Finish | Quote |
| DTI-17ST PD | Metric Internal/Housing Push On | Carbon Steel SAE 1070-1090 | Phosphate & Oil | Quote |
| DTI-17ST Z3X | Metric Internal/Housing Push On | Carbon Steel SAE 1070-1090 | Trivalent Zinc | Quote |
Materiales y acabados
Materiales
- Acero al carbono (SAE 1060-1090)
- Acero inoxidable (PH15-7 Mo, PH17-7)
- Cobre berilio
- Calidades especiales de materiales
- Acero inoxidable DIN 1.4122
- Bronce fosforado
Acabados
***For plated rings, add .002" (.05 mm) to the listed maximum thickness.
- PA - Fosfatado, Acero al carbono
- PD - Fosfatado y aceite, Acero al carbono
- PAL - Fosfatado con sellador, Acero al carbono
- HPD - Fosfatado pesado con aceite, Acero al carbono
- ZF - Zinc brillante, Acero al carbono
- ZDL - Dicromato de zinc con sellador, Acero al carbono
- HZDL - Dicromato de zinc pesado con sellador, Acero al carbono
- Z3X - Cromato trivalente sobre zinc, Acero al carbono
- ZFF - Recubrimiento de zinc, Acero al carbono
- CF - Recubrimiento de cobre, Acero al carbono
- ZD - Dicromato de zinc, Acero al carbono
Documentación
Descripción
Los anillos de retención DTI son clips circulares internos de empuje métricos autobloqueantes. Esta es la versión interna del TX con un borde interior curvo y una serie de puntas que sobresalen hacia afuera que crean interferencia con la carcasa cuando se instala el clip circular para proporcionar retención axial interna.
