CFS-37
¿Buscas un material o tipo de acabado específico? Consulta los números de parte completos y solicita una cotización en la sección inferior..
Especificaciones
Datos de pieza
- Alojamiento o eje Eje
- Axial o radial Axial
- Diámetro del eje Ds 1.500
- Ds mm 37.000

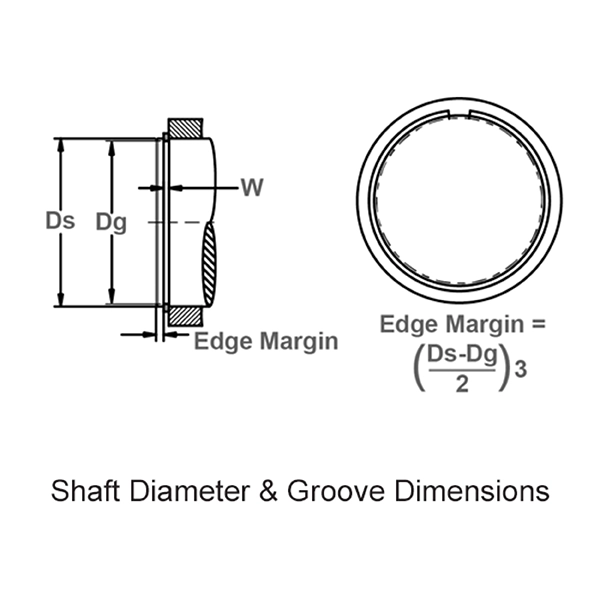

- Diámetro de ranura Dg 35.640 - 35.800 -
- Ancho de ranura W

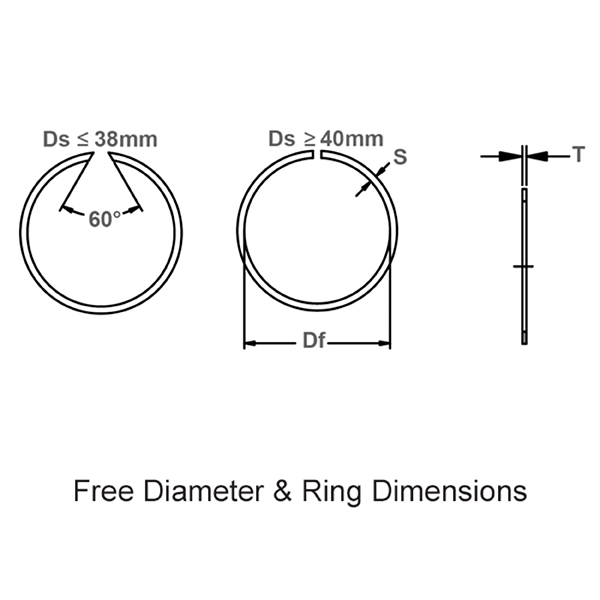

- Diámetro libre Df 34.000 - 35.200 -
- Sección S 2.200 - 2.300 -
- Espesor T 1.400 - 1.500 -
- Peso por 1000 piezas 2.700 kg
- Margen al borde Y mínimo
- Dureza ST 1.500 - 2.200 -
- Interchange Seeger-Orbis SW 37
Datos de rendimiento
- Thrust Load Ring Pr 23.500 kN
- Thrust Load Groove Pg 11.300 kN
- Límite de R.P.M. del material estándar
Product SKUs
Los números de parte listados pueden no incluir todas las opciones disponibles. Si no encuentras lo que buscas o necesitas ayuda para seleccionar la pieza adecuada, contáctanos.
| Item SKU | Style | Material | Finish | Quote |
|---|---|---|---|---|
| CFS-37ST OIL | External/Shaft Constant Section | Carbon Steel SAE 1070-1090 | Oil | Quote |
Materiales y acabados
Materiales
- Acero al carbono (SAE 1060-1090)
- Acero inoxidable AISI 302
- Acero inoxidable AISI 316
Acabados
***For plated rings, add .002" (.05 mm) to the listed maximum thickness.
- OIL - Aceite sobre acero, Acero al carbono
Documentación
Descripción
Los anillos de retención CFS son anillos elásticos de alambre planos métricos externos y forman parte de la familia de anillos de retención de sección constante de Rotor Clip. Una vez instalado en la ranura de un eje, el hombro creado por la parte sobresaliente del anillo mantiene un conjunto en su lugar.
