C-137
¿Buscas un material o tipo de acabado específico? Consulta los números de parte completos y solicita una cotización en la sección inferior..
Especificaciones
Datos de pieza
- Alojamiento o eje Eje
- Axial o radial Radial

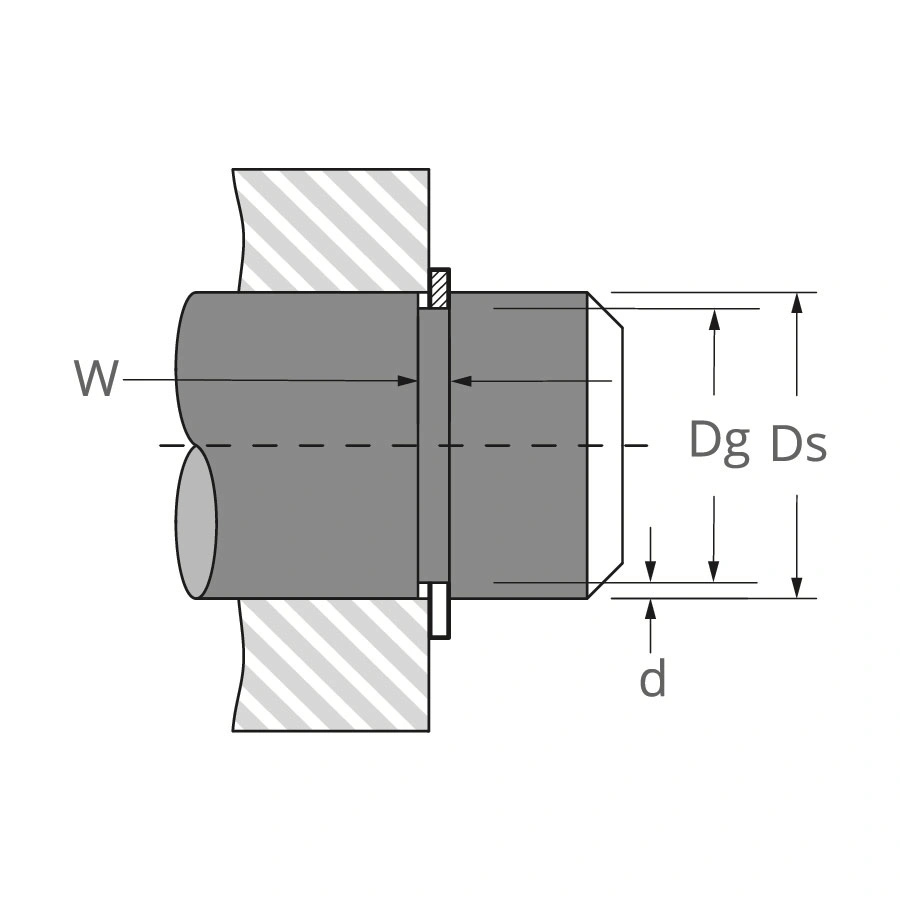

- Diámetro del eje Ds 1.375 pulgadas
- Ds mm 34.900 mm
- Diámetro de ranura Dg 1.233 - 1.241 - pulgadas
- Ancho de ranura W 0.056 - 0.060 - pulgadas
- Profundidad de ranura D 0.069 pulgadas

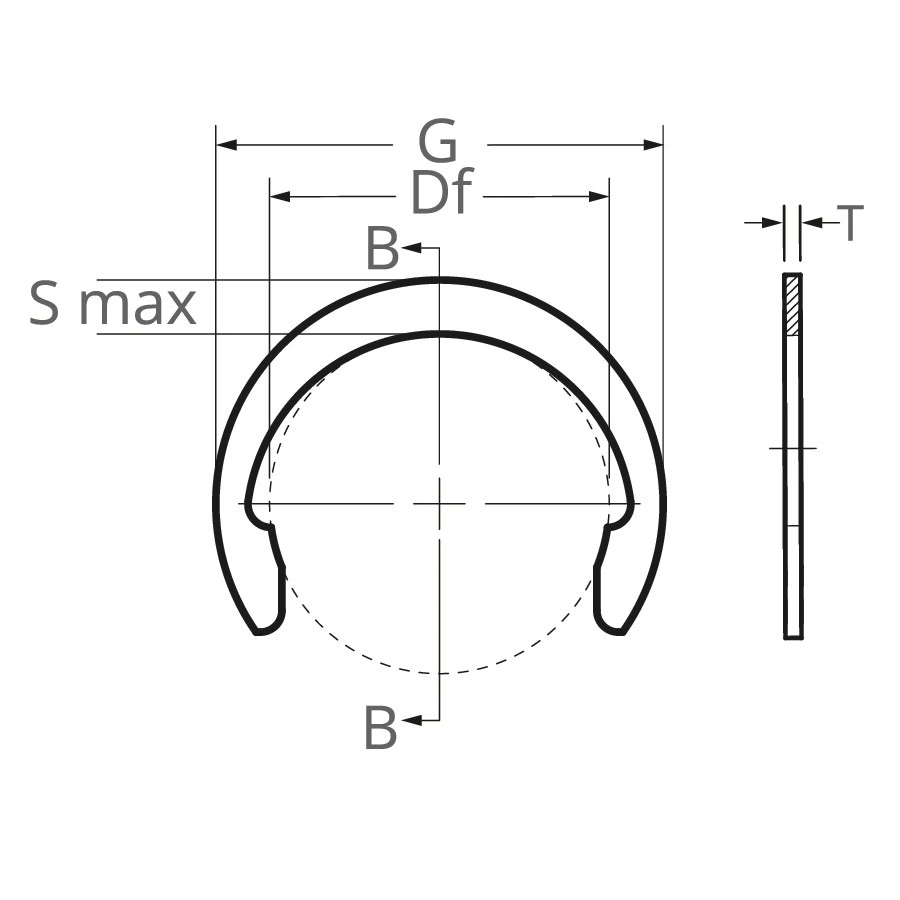

- Diámetro libre Df 1.212 - 1.228 - pulgadas
- Espesor T *** 0.048 - 0.052 - pulgadas
- Sección máxima S Max 0.158 - 0.172 - pulgadas
- Diámetro exterior G 1.555 pulgadas
- Diámetro de juego instalado en ranura L2 1.580 pulgadas
- Peso por 1000 piezas 6.100 libras
- Margen al borde Y mínimo 0.138 pulgadas
- Dureza ST 47.000 - 52.000 - HRC
- Dureza SS 44.000 - 51.000 - HRC
- Dureza BC 34.000 - 43.000 - HRC
- Equivalencia Waldes Truarc 5103 137
- Equivalencia IRR 2000 137
- Equivalencia Anderton N1800 0137
- Equivalencia Militar o Aeroespacial MS16632C 137
- Equivalencia Din
Datos de rendimiento
- Carga de empuje (libras) - Factor de seguridad del anillo 4 Pr 4,111 libras
- Carga de empuje - Factor de seguridad de la ranura 2 Pg 3,350 libras
- Límite de R.P.M. del material estándar 9,500.000
Datos de herramienta
- Standard Applicator (Flat) A-480
- 45 Applicator A-484
- 90 Applicator A-489
- Offset Applicator A-487
Product SKUs
Los números de parte listados pueden no incluir todas las opciones disponibles. Si no encuentras lo que buscas o necesitas ayuda para seleccionar la pieza adecuada, contáctanos.
| Item SKU | Style | Material | Finish | Quote |
|---|---|---|---|---|
| C-137SS | External/Shaft crescent | PH 15-7 Stainless Steel | None/Self Finish | Quote |
| C-137ST PD | External/Shaft crescent | Carbon Steel SAE 1070-1090 | Phosphate & Oil | Quote |
| C-137ST ZD | External/Shaft crescent | Carbon Steel SAE 1070-1090 | Zinc Dichromate | Quote |
| C-137ST ZF | External/Shaft crescent | Carbon Steel SAE 1070-1090 | Zinc Flash | Quote |
| C-137ST MCD | External/Shaft crescent MS16632-1137 | Carbon Steel SAE 1070-1090 | Military CAD Plating | Quote |
| C-137ST MPD | External/Shaft crescent MS16632-3137 | Carbon Steel SAE 1070-1090 | Military Phosphate and Oil | Quote |
| C-137ST MZD | External/Shaft crescent MS16632-2137 | Carbon Steel SAE 1070-1090 | Military Zinc Dichromate | Quote |
Materiales y acabados
Materiales
- Acero al carbono (SAE 1060-1090)
- Acero inoxidable (PH15-7 Mo, PH17-7)
- Cobre berilio
- Calidades especiales de materiales
Acabados
***For plated rings, add .002" (.05 mm) to the listed maximum thickness.
- PA - Fosfatado, Acero al carbono
- PD - Fosfatado y aceite, Acero al carbono
- PAL - Fosfatado con sellador, Acero al carbono
- HPD - Fosfatado pesado con aceite, Acero al carbono
- ZF - Zinc brillante, Acero al carbono
- ZDL - Dicromato de zinc con sellador, Acero al carbono
- HZDL - Dicromato de zinc pesado con sellador, Acero al carbono
- Z3X - Cromato trivalente sobre zinc, Acero al carbono
- ZFF - Recubrimiento de zinc, Acero al carbono
- CF - Recubrimiento de cobre, Acero al carbono
- ZD - Dicromato de zinc, Acero al carbono
Documentación
Descripción
Los anillos de retención C son clips circulares externos montados radialmente y forman parte de la línea de anillos de retención radial de Rotor Clip. Llamados así por su característica forma de “C”, estos anillos estilo medialuna tienen un ancho radial poco profundo. Este diseño es eficaz para aplicaciones de baja holgura donde se prefiere la instalación radial.
