Anillos de retención en espiral
Características y beneficios:
- El diseño de múltiples vueltas garantiza una superficie de retención de 360°, proporcionando una distribución uniforme de la carga y un rendimiento mejorado.
- El diseño sin trabillas permite su uso en aplicaciones con espacios reducidos, lo que elimina la interferencia con los componentes de emparejamiento.
- Ensamblaje y extracción simplificados sin herramientas especiales, con muescas de extracción para una fácil extracción con solo un destornillador requerido.
- El proceso de arrollamiento minimiza el desperdicio de material, reduciendo la chatarra y el costo de las piezas de acero inoxidable y aleaciones exóticas.
- Altamente personalizable en materiales, diámetros, espesor de alambre, número de vueltas y más para sus necesidades específicas.
Los anillos en espiral de Rotor Clip están disponibles en diámetros desde:
- Estándar: 0,250 a 10” (6 mm a 400 mm)
- Personalizado: .157” a más de 36” (4 mm a más de 900 mm)
Materiales y acabados del anillo de retención en espiral
Los anillos en espiral de Rotor Clip están disponibles en una amplia gama de materiales estándar y especiales para cumplir con los requisitos de su aplicación. Ya sea que necesite acero inoxidable, Inconel o cobre berilio, nuestros ingenieros expertos aplican su experiencia metalúrgica para garantizar que sus anillos en espiral proporcionen una resistencia y un rendimiento excepcionales.
Acabados
|
Anillos en espiral para cada industria
Junta rotativa con anillo en espiral
Barril con anillo en espiral
Válvula de mariposa con anillo en espiral
Conexión rápida con anillo en espiral
Torque de taladro eléctrico con anillo en espiral

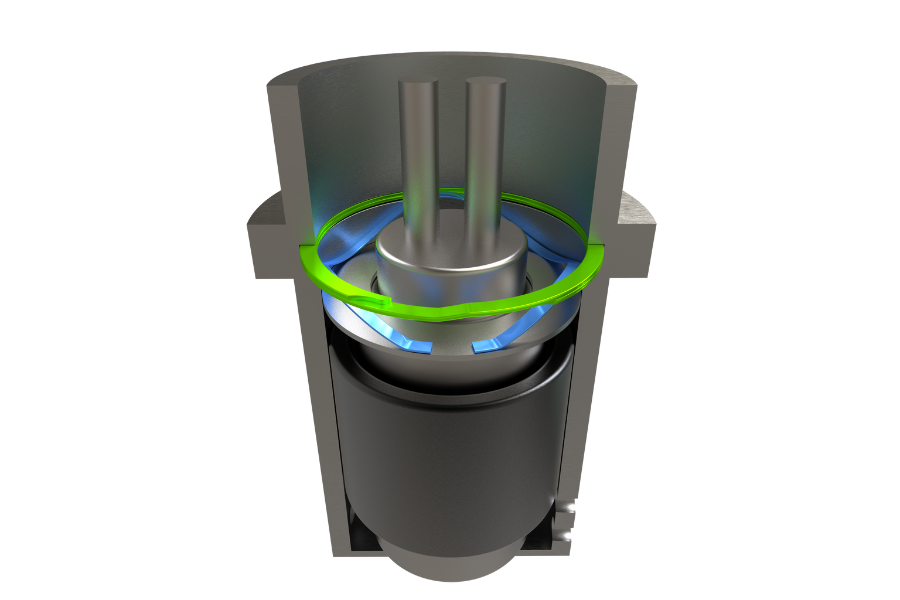

Sensor de escape con anillo en espiral y resorte ondulado de una sola vuelta con extremo plano patentado
Anillos en espiral personalizados para sus necesidades de aplicación
En Rotor Clip, estamos aquí para ayudarlo en cada paso del camino para personalizar sus anillos de retención en espiral. Ya sea que necesite ajustes en capacidad de carga, tolerancia rotacional, configuraciones de extremos, grosor de sección o materiales y acabados específicos, lo tenemos cubierto. De principio a fin, nos aseguramos de que sus anillos satisfagan sus necesidades exactas.
Solicitar una consulta
Instalación de anillo en espiral
Los anillos de retención en espiral son fáciles de instalar y retirar. No se requieren herramientas especiales para el montaje, ya que los anillos se pueden enrollar en la ranura, sin embargo, las herramientas simples permiten un ensamblaje automatizado de alta velocidad. Para su extracción, los anillos en espiral están provistos de una muesca de extracción o groera, se puede usar un destornillador básico para acceder a la muesca y enrollar el anillo fuera de la ranura.

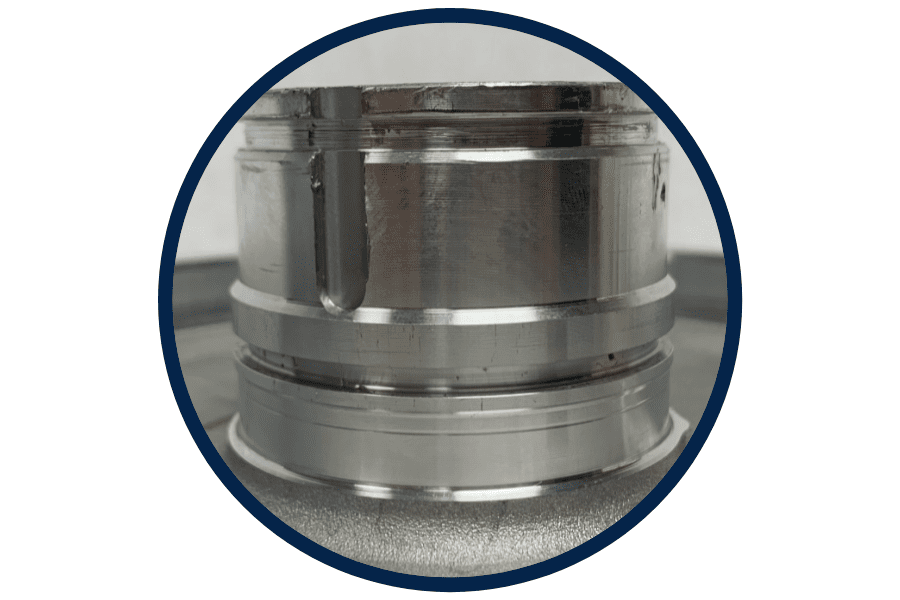

Paso 1
Localizar la ranura
Paso 2
Guía del anillo en espiral en la ranura del agujero
Paso 3
Anillo en espiral separado para encajar el extremo en la ranura
Paso 4
Enrosque el anillo en espiral en la ranura (use un destornillador si es necesario)
Paso 5
Instalación completada
Preguntas frecuentes sobre anillos en espiral
Explorar más preguntas frecuentes sobre anillos de retención
Un anillo de retención en espiral es un sujetador enrollado que se utiliza para asegurar componentes dentro de conjuntos mecánicos. Está diseñado para asentarse en una ranura en un eje o dentro de una carcasa. A diferencia de los anillos de retención estampados tradicionales, los anillos en espiral proporcionan un contacto continuo de 360° para una mejor distribución de la carga y eliminan la necesidad de trabillas de montaje. Comúnmente están hechos de acero elástico o acero inoxidable, y aleaciones exóticas (Elgiloy, Inconel y Hastelloy), y son ideales para aplicaciones que requieren precisión y durabilidad.
Los anillos de retención en espiral son fáciles de instalar y quitar, no requieren herramientas especiales para el montaje. Para instalar, simplemente ubique la ranura y guíe el anillo en espiral hacia su lugar. Puede torcer sin esfuerzo el anillo en la ranura con solo sus manos o, para procesos automatizados, los anillos en espiral se pueden ensamblar en las líneas de producción. Los bordes lisos del anillo minimizan el riesgo de rayar su ensamblaje y hacen que sea fácil de manejar. Cuando llega el momento de quitarlo, un destornillador es todo lo que se necesita para extraer el anillo usando la muesca de extracción, lo que hace que el mantenimiento y las reparaciones sean rápidos y sin complicaciones.
Los anillos de retención en espiral ofrecen varias ventajas sobre los anillos de sección cónica (circlips). A diferencia de los anillos de sección cónica, los anillos en espiral no tienen trabillas, lo que los hace más fáciles de instalar y quitar, especialmente en espacios confinados. La estructura enrollada garantiza una distribución uniforme de la carga, mejorando la resistencia a las vibraciones y cargas más altas. Además, los anillos en espiral proporcionan una superficie de retención de 360° para una mejor retención, mientras que los anillos de sección cónica dependen de su diseño cónico y orificios de trabillas, lo que puede limitar la flexibilidad en ciertas aplicaciones. Los anillos en espiral también pueden ahorrar espacio en ensamblajes y son personalizables para adaptarse a una variedad de aplicaciones.
Para entornos de alta temperatura, el acero inoxidable, particularmente grados como 17-7 PH o la serie 300, se usa comúnmente debido a su excelente resistencia, resistencia a la corrosión y capacidad para retener propiedades mecánicas a temperaturas elevadas. En aplicaciones más exigentes, se pueden seleccionar aceros aleados u otros materiales especializados en función del rango de temperatura y otros factores ambientales.
Para obtener ayuda para seleccionar el material correcto, póngase en contacto con nuestro equipo ahora.
Recursos
Con más de 65 años en el negocio de anillos de retención, hemos diseñado y especificado anillos en espiral para cada industria y entorno. Nuestra amplia experiencia nos ha valido una reputación como expertos de confianza en la materia.
