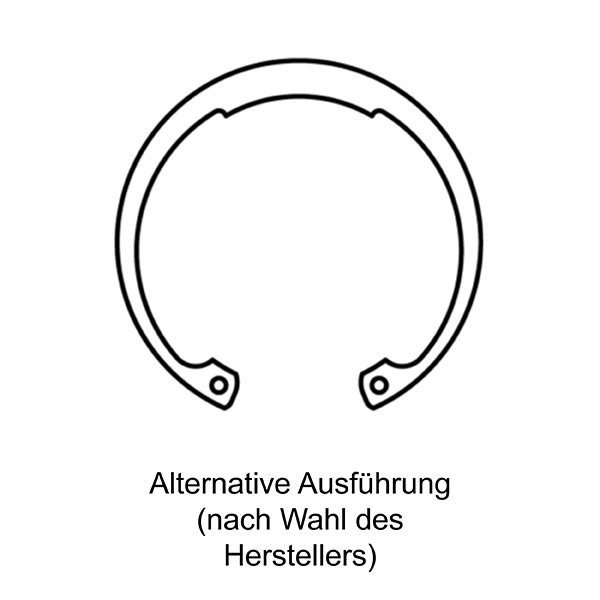

Teiledaten
- Gehäuse oder Welle Housing
- Axial oder Radial Axial

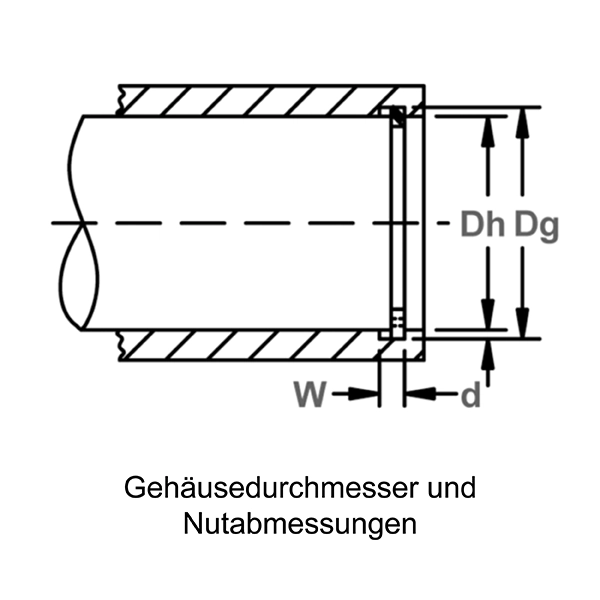

- Gehäusedurchm. Dh 1,575 Zoll
- DH mm 40,000 mm
- Nutdurchmesser Dg 42,400 - 42,600 - mm
- Nutbreite W 1,750 - 1,950 - mm
- Nuttiefe D 1,200 mm

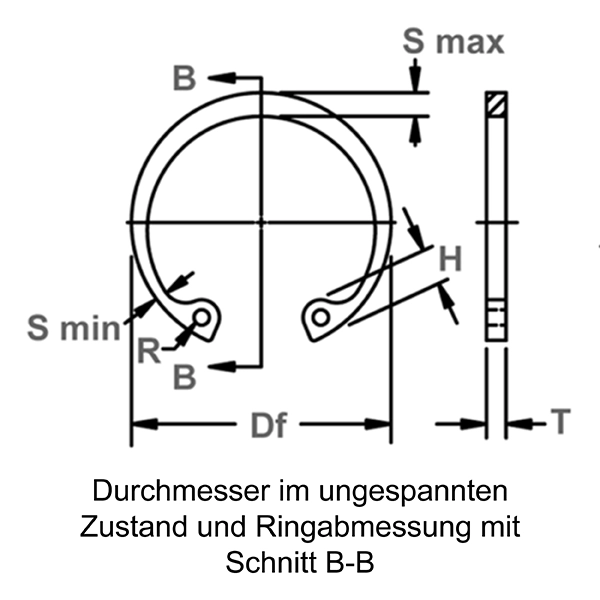

- Freier Durchmesser Df 43,600 - 45,150 - mm
- Stärke T*** 1,520 - 1,680 - mm
- Augenhöhe 5,100 mm
- Maximaler Abschnitt S Max 4,000 mm
- Mindestabschnitt S Min 2,000 mm
- Lochdurchmesser R 1,900 mm
- Gewicht pro 1000 Stück. 4,000 kg

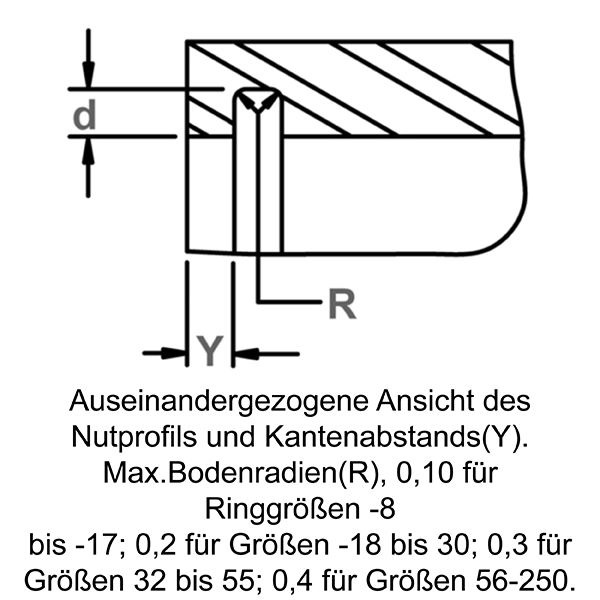

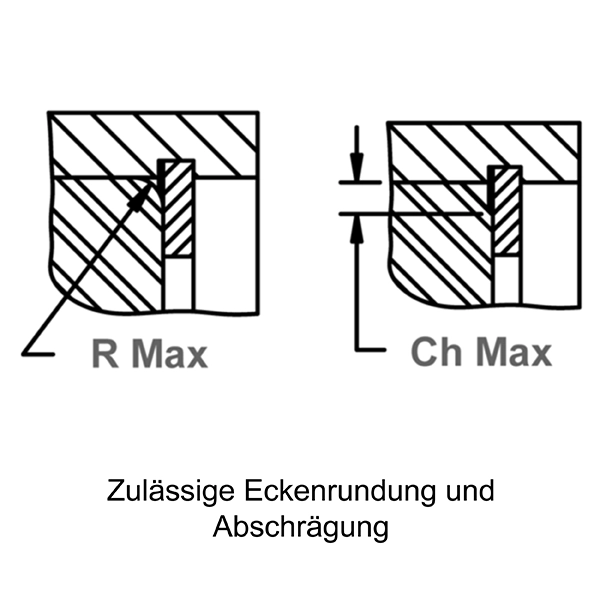

- Kantenabstand Y Min. 3,600 mm

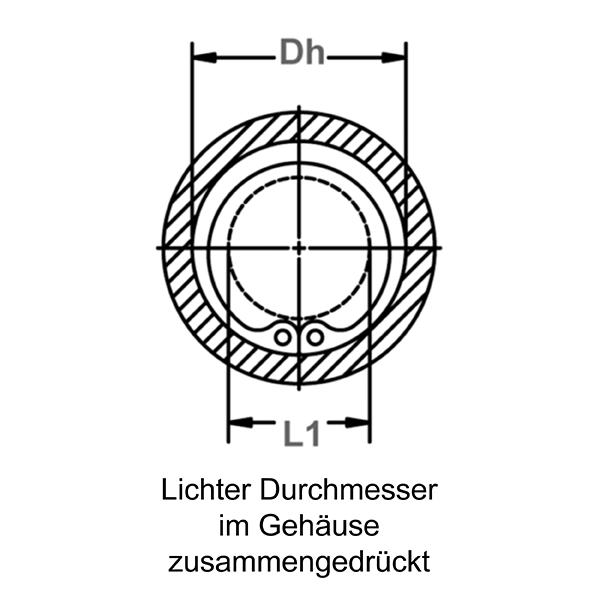

- Abstandsdurchmesser im Gehäuse L1 komprimiert 29,200 mm
- Freigabedurchm. freigegeben in Nut L2 31,600 mm
- Spaltbreite in Nut G 9,700 mm
- Härte ST Kohlenstoffstahl 48,000 - 52,000 - HRC
- Härte SS Edelstahl 44,000 - 51,000 - HRC
- Identisch zu Waldes Truarc 10-100 0400
- Identisch zu IRR
- Identisch zu Anderton
- Identisch zu Mil oder Aero
- Identisch zu-Din
Leistungsdaten
- Schubkraft Ld. (lbs.) Ringsicherheitsfaktor von 4 Pr 62,000 kN
- Schubkraft Ld. (lbs.) Nutsicherheitsfaktor von 2 Pg 27,700 kN
Montagewerkzeuge
- Standardzange (gerade) RP-300
- 45 Standardzange RP-304
- 90 Standardzange RP-309
- Umwandelbare Zange RP-340
- 45 umwandelbare Zange RP-344
- 90 umwandelbare Zange RP-349
- Hochleistungszange (gerade) RPN-J2
- 90 Hochleistungszange RPN-J21
Materialien
- Kohlenstoffstahl (SAE 1060-1090)
- Edelstahl (PH15-7 Mo, PH17-7)
- Berylliumkupfer
- Sonderwerkstoffe
Oberflächen
***Bei beschichteten Ringen addieren Sie 0,05mm (0,005’’) zur angegebenen maximalen Dicke hinzu.
- PA – Phosphat, Kohlenstoffstahl
- PD – Phosphat und Öl, Kohlenstoffstahl
- PAL – Phosphat mit Versiegelung, Kohlenstoffstahl
- HPD – Schweres Phosphat und Öl, Kohlenstoffstahl
- ZD – Verzinkung, Kohlenstoffstahl
- ZF – Zink hell, Kohlenstoffstahl
- ZDL – Zinkdichromat mit Versiegelung, Kohlenstoffstahl
- HZDL – Schweres Zinkdichromat mit Versiegelung, Kohlenstoffstahl
- Z3X – Dreiwertiges Chromat über Zink, Kohlenstoffstahl
- ZFF – Zinkbeschichtung, Kohlenstoffstahl
- CF – Kupferblitz, Kohlenstoffstahl
Dokumentation
Beschreibung
Nachdem diese Ringe in die Nut einer Bohrung/Gehäuse gesetzt werden, legen Sie Bauteile mittels des Bundes fest.
