Données sur les pièces
- Alésage ou arbre Housing
- Axial ou radial Axial
- Diamètre du alésage Dh 1,575 pouces
- Dh mm 40,000 mm
- Diamètre de gorge Dg 42,400 - 42,600 - mm
- Largeur de gorge W 1,750 - 1,950 - mm
- Profondeur de gorge D 1,200 mm

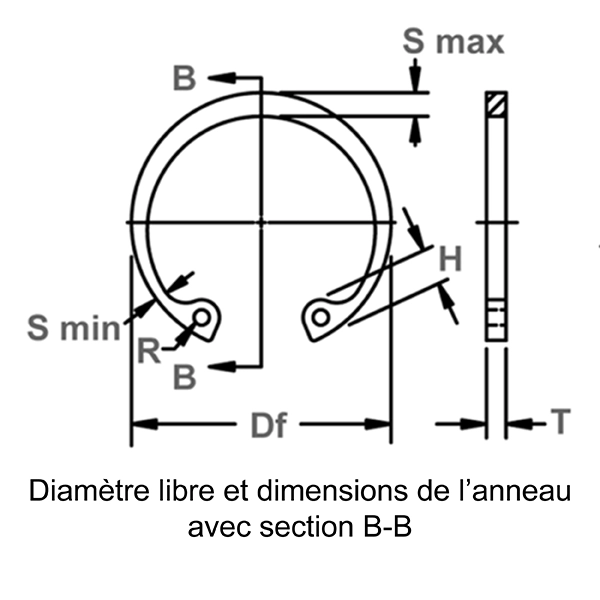

- Diamètre libre Df 43,600 - 45,150 - mm
- Épaisseur T *** 1,520 - 1,680 - mm
- Hauteur de l’oreille H 5,100 mm
- Section maximale S Max 4,000 mm
- Section minimale S Min 2,000 mm
- Diamètre du trou R 1,900 mm
- Poids par 1 000 pièces 4,000 kg

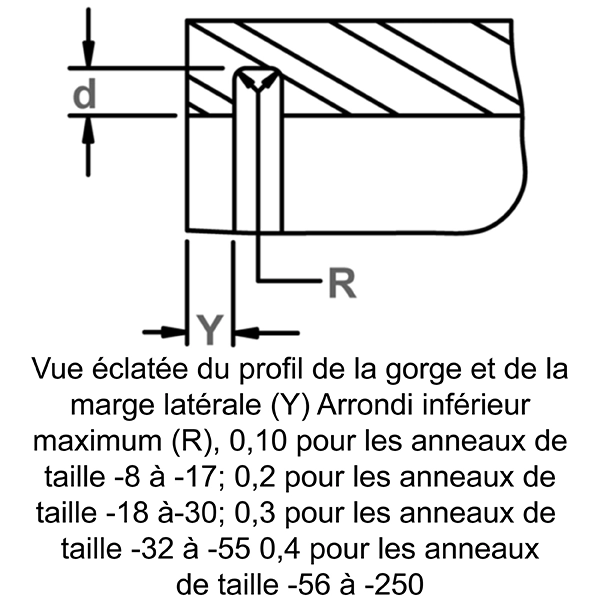

- Marge latérale Y min. 3,600 mm

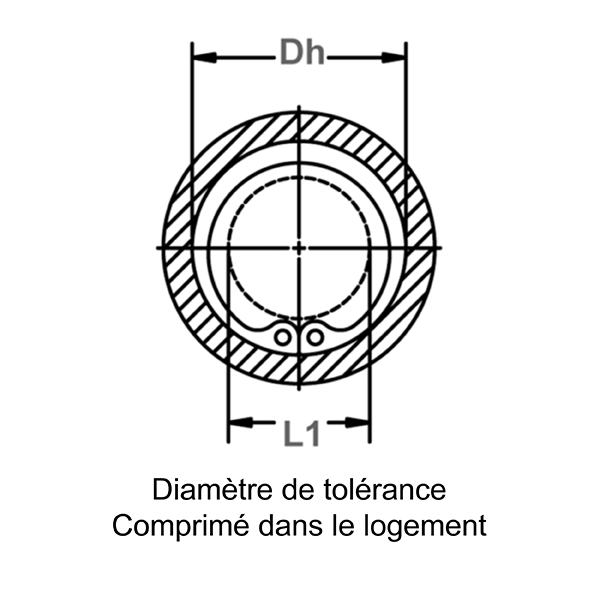

- Diamètre de tolérance - Comprimé dans le alésage L1 29,200 mm
- Diamètre de tolérance - Relâché dans la gorge L2 31,600 mm
- Largeur de l’espace avec anneau dans la gorge G 9,700 mm
- Dureté ST 48,000 - 52,000 - HRC
- Dureté SS 44,000 - 51,000 - HRC
- Équivalence Waldes Truarc 10-100 0400
- Équivalence IRR
- Équivalence Anderton
- Équivalence Mil ou Aero
- Équivalence Din
Données de performance
- Charge de poussée (lb) - Facteur de sécurité des anneaux de 4 Pr 62,000 kN
- Charge de poussée (lb) - Facteur de sécurité des gorges de 2 Pg 27,700 kN
Données sur les outils
- Pinces standard (droites) RP-300
- Pinces standard 45 RP-304
- Pinces standard 90 RP-309
- Pinces convertibles RP-340
- Pinces convertibles 45 RP-344
- Pinces convertibles 90 RP-349
- Pinces haute résistance (droites) RPN-J2
- Pinces haute résistance 90 RPN-J21
Matériaux
- Acier au carbone (SAE 1060-1090)
- Acier inoxydable (PH15-7 Mo, PH17-7)
- Cuivre au béryllium
- Matériaux de qualité spéciale
Finitions
***Pour les anneaux plaqués, ajouter 0,05 mm (0,002 po) à l’épaisseur maximale indiquée.
- PA - Phosphaté, Acier au carbone
- PD - Phosphaté et huilé, Acier au carbone
- PAL - Phosphaté avec vernis protecteur, Acier au carbone
- HPD - Phosphaté concentré et huilé, Acier au carbone
- ZD - Zingage, Acier au carbone
- ZF - Zinc brillant, Acier au carbone
- ZDL - Bichromate de zinc avec vernis protecteur, Acier au carbone
- HZDL - Bichromate de zinc lourd avec vernis protecteur, Acier au carbone
- Z3X - Chromate trivalent sur zinc, Acier au carbone
- ZFF - Zingage flash, Acier au carbone
- CF - Cuivrage flash, Acier au carbone
Documentation
Description
Une fois installée dans la gorge d’un logement ou d’un alésage, la portion de l’anneau débordant de la gorge (également appelée « épaulement ») maintient l’élément en place.
