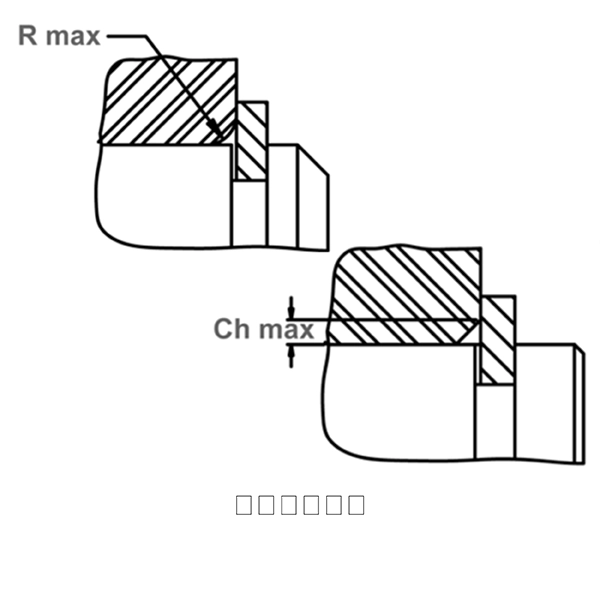

零件数据
- 外壳或轴 Shaft
- 轴向或径向 Axial
- 轴直径 Ds 0.311 - 0.314 - 英寸
- 凹槽直径 Dg 0.291 - 0.294 - 英寸
- 凹槽宽度 W 0.039 - 0.042 - 英寸
- 凹槽深度 D 0.010 英寸
- 自由直径 Df 0.281 - 0.287 - 英寸
- 厚度 T *** 0.033 - 0.037 - 英寸
- 最大截面 S 最大值 0.078 英寸
- 最小截面 S 最小值 0.050 英寸
- 每 1000 件的重量 0.630 磅
- 边缘余量 Y 最小值 英寸
- Clearance Dia. Expanded Over Shaft L1 0.478 英寸
- 间隙直径在凹槽 L2 中释放 0.458 英寸
- Gaging Dia. Gd Max 英寸
- 硬度 ST 68.500 - 72.000 - HR30N
- 硬度 SS 63.000 - 69.500 - HR30N
- 硬度 BC 54.000 - 62.000 - HR30N
- 互换 Waldes Truarc 5560 31
- 互换 IRR
- 互换 Anderton
- 互换军用或航空
- 互换 Din
性能数据
- 推力载荷（磅）挡圈安全系数为 4 Pr
- 推力载荷（磅）凹槽安全系数为 2 Pg 220 磅
- R.P.M. 限值标准材料转速 80,000.000
工具数据
- Mandrel Base Dia Dp 0.313 - 0.314 - 英寸
- Mandrel Top Dia W 0.223 英寸
- Mandrel Height G 0.995 - 1.005 - 英寸
- Bushing I.D. 0.316 - 0.318 - 英寸
- Bushing O.D. 0.625 英寸
材料
- 碳钢（SAE 1060-1090）
- 不锈钢（PH15-7 Mo、PH17-7）
- 铍铜
- 特殊材料等级
表面处理
***对于电镀挡圈，在所列最大厚度基础上增加 0.002 英寸（0.05 毫米）。
- PA - 磷酸盐, 碳钢
- PD - 磷酸盐和油, 碳钢
- PAL - 含密封剂的磷酸盐涂层, 碳钢
- HPD - 重磷酸盐和油, 碳钢
- ZD - 镀锌, 碳钢
- ZF - 亮锌, 碳钢
- ZDL - 含密封剂的重铬酸锌, 碳钢
- HZDL - 含密封剂的重铬酸锌, 碳钢
- Z3X - 锌镀三价铬酸盐, 碳钢
- ZFF - 闪镀锌, 碳钢
- CF - 闪镀铜, 碳钢
文档
描述
具有与轴用C型扣环（SH）相似的功能，但更适用于相对 小的应用。扣环设计没有“耳状”延搁部，因此一旦安装 很难被拆除。
