螺旋挡圈

螺旋挡圈与锥形挡圈和同心挡圈类似,作为人工轴肩安装在轴上的槽中或壳体内。螺旋挡圈是一种卷绕产品,可灵活选择尺寸和合金。标准系列有碳钢和不锈钢(302 和 316)现货,也有特种合金现货。

Rotor Clip 提供多种类型的挡圈,每种类型都有其独特的优势。螺旋挡圈特别适用于需要360°接触的多圈配置,能够节省空间且无需装配耳。此外,得益于高效的废料最小化技术,选择螺旋挡圈可以节约成本,在直径较大的情况下更是如此。

螺旋挡圈的尺寸:

  • 标准:0.250 至 10 英寸(6 毫米至 400 毫米)
  • 定制:0.157 英寸至 36 英寸(4 毫米至 900 毫米)

查看产品

Image of spiral retaining rings, which are coiled, versatile alternatives to traditional circlips or snap rings, allowing for multi-turn, 360-degree retention without a lug

安装

螺旋挡圈易于安装和拆卸。但是通过简单的可以实现高速的自动化装配。拆卸时,螺旋挡圈配有拆卸缺口或,只需用普通螺丝刀即可接触到缺口,将挡圈从旋出。

screwdriver being used to remove a 2 turn spiral ring

应用示例

螺旋挡圈通常用于汽车、航空航天、医疗器械和消费电子行业等,用于将组件固定到位并承受较高的旋转速度和压力。

Rotary Union Spiral Ring (Angle 1)

带螺旋挡圈的旋转接头

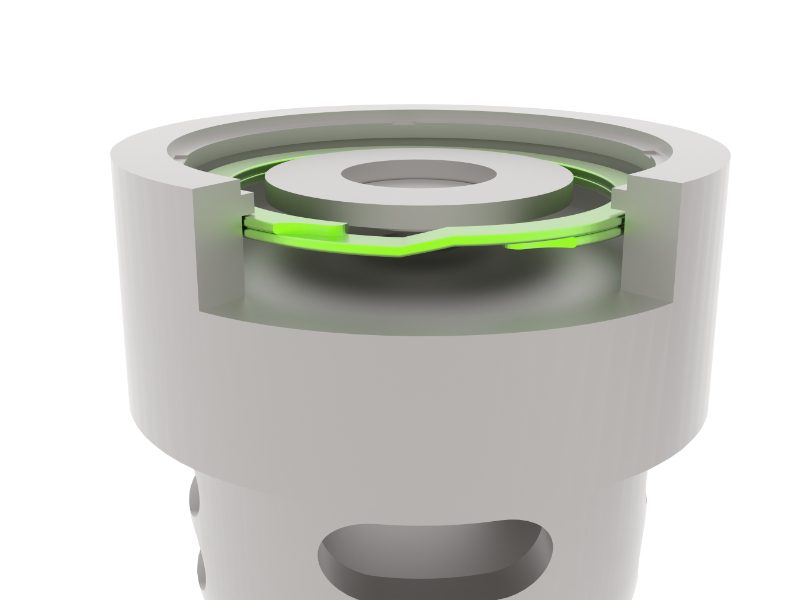

Keg Spiral Ring (Angle 1)

带螺旋挡圈的圆筒

Butterfly Valve Spiral Ring

带螺旋挡圈的蝶阀

variety of spiral retaining rings in different materials

螺旋挡圈的材料和表面处理

Rotor Clip 提供各种材料和表面处理,满足各种应用需求。

详细了解材料和表面处理选项

为您的项目定制的挡圈

无论是标准还是定制,卷绕还是冲压,任您选择。请将您的应用要求发送给我们。

技术销售工程总监Rotor Clip

与工程团队交流
