规格
零件数据
- 外壳或轴 孔用
- 轴向或径向 Axial

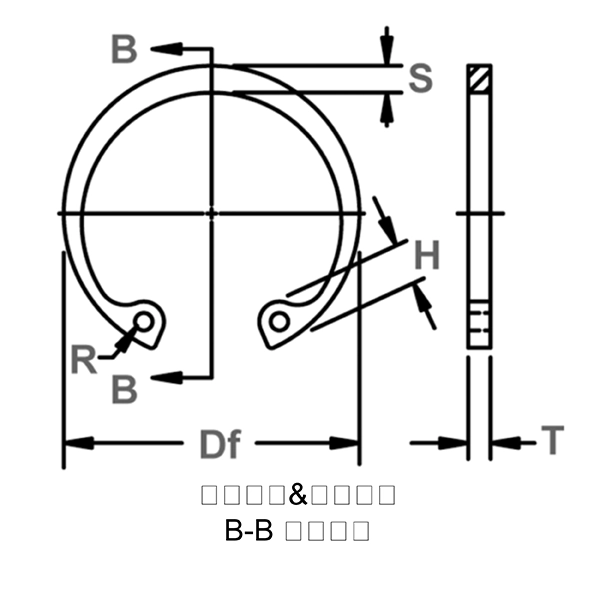

- Dh 毫米 24.000 毫米
- 凹槽直径 Dg 25.200 - 25.350 - 毫米
- 凹槽宽度 W 1.600 毫米
- 凹槽深度 D 0.600 毫米
- 自由直径 Df 25.690 - 26.320 - 毫米
- 厚度 T *** 1.440 - 1.500 - 毫米
- 凸耳高度 H 4.900 毫米
- 孔直径 R 2.000 毫米
- Large Sect. S 3.000 毫米
- 每 1000 件的重量 2.000 kg
- 边缘余量 Y 最小值 1.800 毫米
- Allowable Radius / Chamfer R/Ch Max, 1.000 毫米
- 硬度 ST 47.000 - 54.000 - HRC
- Hardness SG 47.000 - 54.000 - HRC
- 互换 Waldes Truarc
- 互换 IRR
- 互换 Anderton D1360 0240
- 互换军用或航空
- 互换 Din DIN 472 24x1.50
- Interchange Seeger-Orbis JS 24
性能数据
- Thrust Load Ring Pr 21.700 kN
- Thrust Load Groove Pg 7.700 kN
- Max. Load W/ R Max Or Ch Max PR 7.200 kN
工具数据
- 重型钳子（直款） RPN-J1
- 90 重型钳子 RPN-J11
Product SKUs
页面所示零件号可能未包含所有。若未找到所需产品，或需选型协助，请联系我们。 contact us.
| Item SKU | Style | Material | Finish | Quote |
|---|---|---|---|---|
| DHR-24ST CZ PD | DIN 471 Internal/Housing Heavy Duty | Carbon Steel SAE 1070-1090 | Phosphate & Oil | Quote |
材料和表面处理
材料
- 碳钢（SAE 1060-1090）
- 不锈钢（PH15-7 Mo、PH17-7）
- 铍铜
- 特殊材料等级
- 不锈钢 DIN 1.4122
- 磷青铜
表面处理
***For plated rings, add .002" (.05 mm) to the listed maximum thickness.
- PA - 磷酸盐, 碳钢
- PD - 磷酸盐和油, 碳钢
- PAL - 含密封剂的磷酸盐涂层, 碳钢
- HPD - 重磷酸盐和油, 碳钢
- ZF - 亮锌, 碳钢
- ZDL - 含密封剂的重铬酸锌, 碳钢
- HZDL - 含密封剂的重铬酸锌, 碳钢
- Z3X - 锌镀三价铬酸盐, 碳钢
- ZFF - 闪镀锌, 碳钢
- CF - 闪镀铜, 碳钢
- ZD - 重铬酸锌, 碳钢
文档
描述

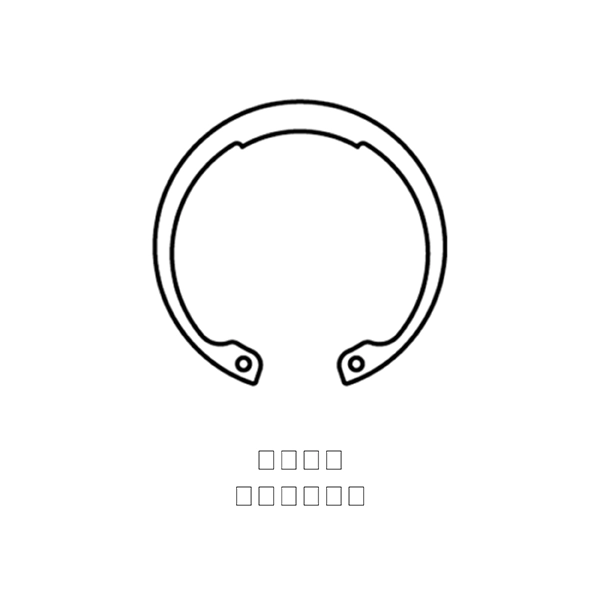

DHR挡圈是加强型孔用公制轴向挡圈，属于Rotor Clip锥形截面挡圈系列。DHR挡圈是标准DHO挡圈的加厚版本，轴向安装于壳体/孔内，能承受更高的推力负荷，提供高强度的孔内轴向固定。
