Anneaux d’arrêt / Circlips - montage axial / HOI

Images

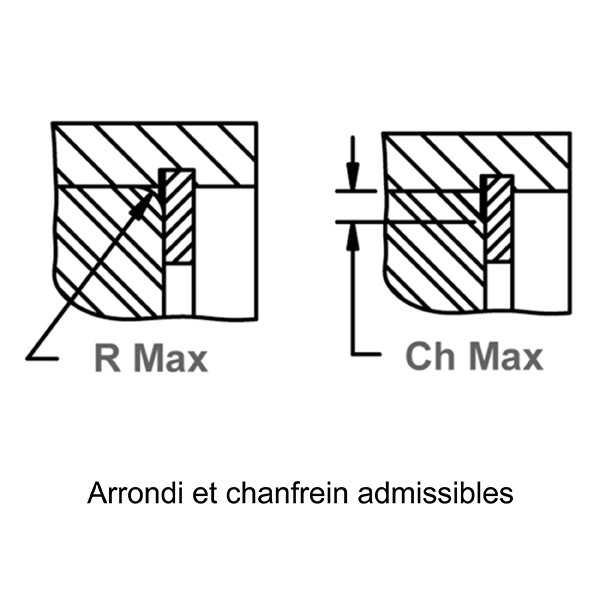

Product Image

CAO

Données sur les pièces

  • Alésage ou arbre Housing
  • Axial ou radial Axial
  • Diamètre du alésage Dh 1,750 pouces
  • Dh mm 44,400 mm
  • Diamètre de gorge Dg 1,853 - 1,863 - pouces
  • Largeur de gorge W 0,068 - 0,072 - pouces
  • Profondeur de gorge D 0,054 pouces

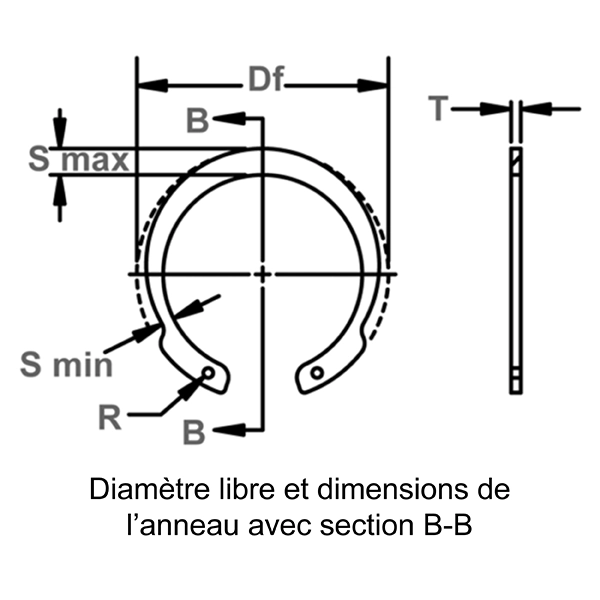

  • Diamètre libre Df 1,878 - 1,911 - pouces
  • Épaisseur T *** 0,059 - 0,065 - pouces
  • Section maximale S Max 0,163 - 0,177 - pouces
  • Section minimale S Min 0,075 - 0,089 - pouces
  • Diamètre du trou R 0,074 - 0,091 - pouces
  • Poids par 1 000 pièces 11,800 lb

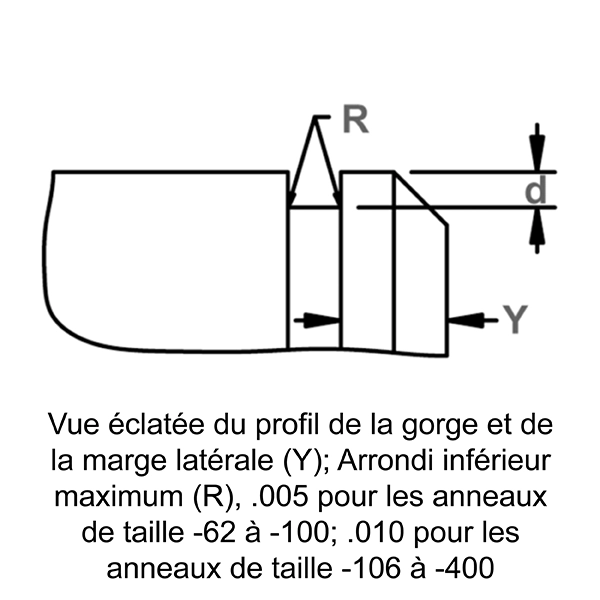

  • Marge latérale Y min. pouces
  • Diamètre de tolérance - Comprimé dans le alésage L1 1,380 pouces
  • Diamètre de tolérance - Relâché dans la gorge L2 1,490 pouces
  • Largeur de l’espace avec anneau dans la gorge G pouces
  • Dureté ST 47,000 - 52,000 - HRC
  • Dureté SS 44,000 - 51,000 - HRC
  • Dureté BC 37,000 - 43,000 - HRC
  • Équivalence Waldes Truarc 5008 175
  • Équivalence IRR 4000 175
  • Équivalence Anderton N1308 0175
  • Équivalence Mil ou Aero MS16627C 175
  • Équivalence Din

Données de performance

  • Charge de poussée (lb) - Facteur de sécurité des anneaux de 4 Pr 8 678 lb
  • Charge de poussée (lb) - Facteur de sécurité des gorges de 2 Pg 3 300 lb

Données sur les outils

  • Pinces standard (droites) RP-300
  • Pinces standard 45 RP-304
  • Pinces standard 90 RP-309
  • Pinces convertibles RP-340
  • Pinces convertibles 45 RP-344
  • Pinces convertibles 90 RP-349
  • Pinces haute résistance (droites) RPN-J2
  • Pinces haute résistance 90 RPN-J21

Matériaux

  • Acier au carbone (SAE 1060-1090)
  • Acier inoxydable (PH15-7 Mo, PH17-7)
  • Cuivre au béryllium
  • Matériaux de qualité spéciale

Finitions

***Pour les anneaux plaqués, ajouter 0,05 mm (0,002 po) à l’épaisseur maximale indiquée.

  • PA - Phosphaté, Acier au carbone
  • PD - Phosphaté et huilé, Acier au carbone
  • PAL - Phosphaté avec vernis protecteur, Acier au carbone
  • HPD - Phosphaté concentré et huilé, Acier au carbone
  • ZD - Zingage, Acier au carbone
  • ZF - Zinc brillant, Acier au carbone
  • ZDL - Bichromate de zinc avec vernis protecteur, Acier au carbone
  • HZDL - Bichromate de zinc lourd avec vernis protecteur, Acier au carbone
  • Z3X - Chromate trivalent sur zinc, Acier au carbone
  • ZFF - Zingage flash, Acier au carbone
  • CF - Cuivrage flash, Acier au carbone

Description

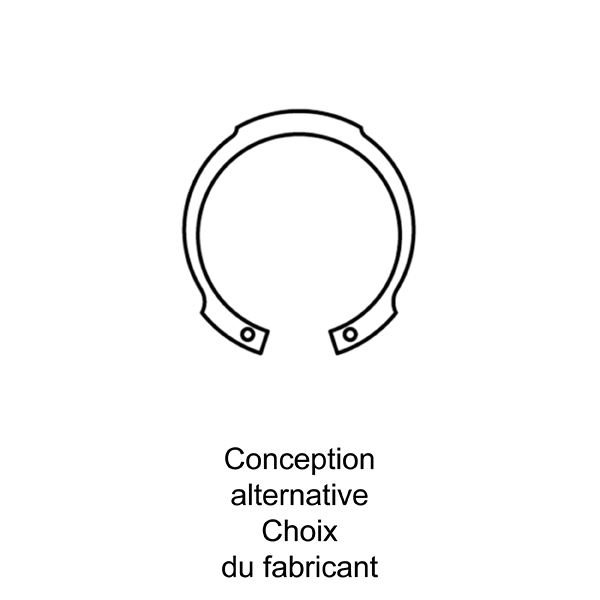

De fonction identique au modèle HO pour logements ou alésages, seules les oreilles sont « inversées ». Cette version réduit la distance à laquelle les oreilles de l’anneau HO standard s’avancent dans la périphérie intérieure de l’alésage ou du logement et permet à un autre élément de traverser sans difficulté.

Solutions personnalisées

Vous ne trouvez pas ce que vous cherchez dans un produit existant, vous avez besoin d’une version modifiée de l’une de nos pièces standard ou vous n’êtes tout simplement pas sûr de la pièce dont vous avez besoin ?

Soumettez vos spécifications personnalisées

Remarques

Les modèles CAO sont fournis à titre d’information uniquement et peuvent ne pas représenter la pièce finale que vous recevrez. Le fabricant n’assume aucune responsabilité pour de telles incohérences et décline toute responsabilité à l’égard de toute partie pour toute perte, tout dommage ou toute perturbation pouvant en résulter. Contactez toujours le fabricant pour obtenir les mesures finales lorsqu’elles sont spécifiées dans votre projet.
