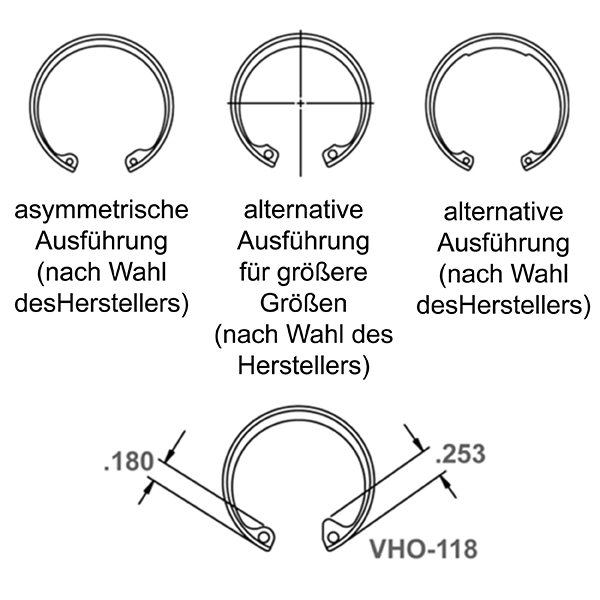

Teiledaten
- Gehäuse oder Welle Housing
- Axial oder Radial Axial

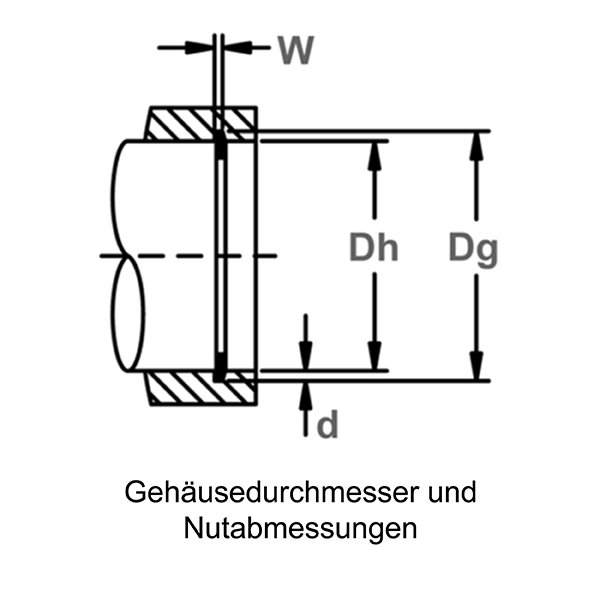

- Gehäusedurchm. Dh 2,312 Zoll
- DH mm 58,700 mm
- Nutdurchmesser Dg 2,484 - 2,490 - Zoll
- Nutbreite W 0,063 - 0,070 - Zoll
- Nuttiefe D 0,086 Zoll

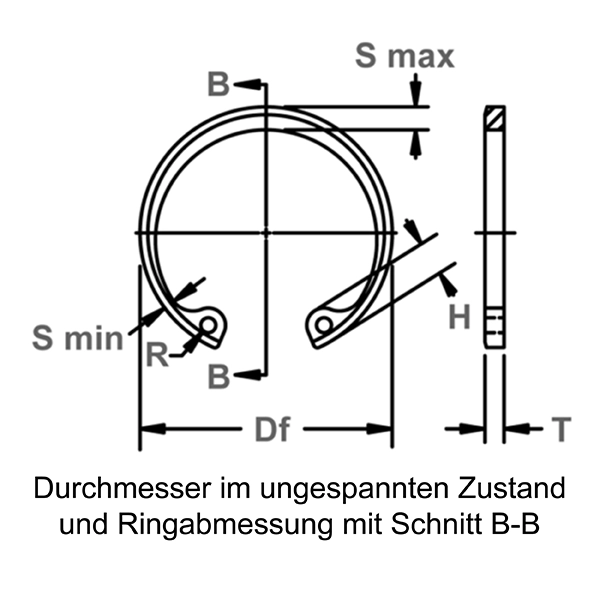

- Freier Durchmesser Df 2,530 - 2,600 - Zoll
- Stärke T*** 0,075 - 0,081 - Zoll
- Augenhöhe 0,275 - 0,285 - Zoll
- Maximaler Abschnitt S Max 0,199 - 0,213 - Zoll
- Mindestabschnitt S Min 0,093 - 0,107 - Zoll
- Lochdurchmesser R 0,091 - 0,108 - Zoll
- Thickness Beveled End U 0,057 - 0,060 - Zoll
- Gewicht pro 1000 Stück. 22,600 lbs.

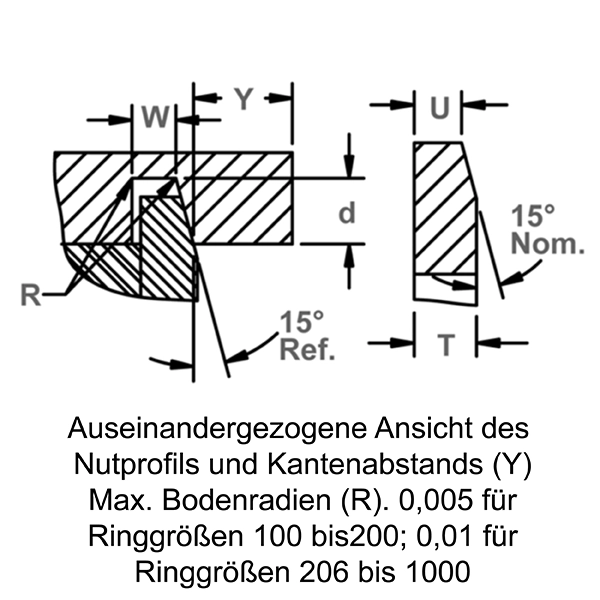

- Kantenabstand Y Min. 0,129 Zoll

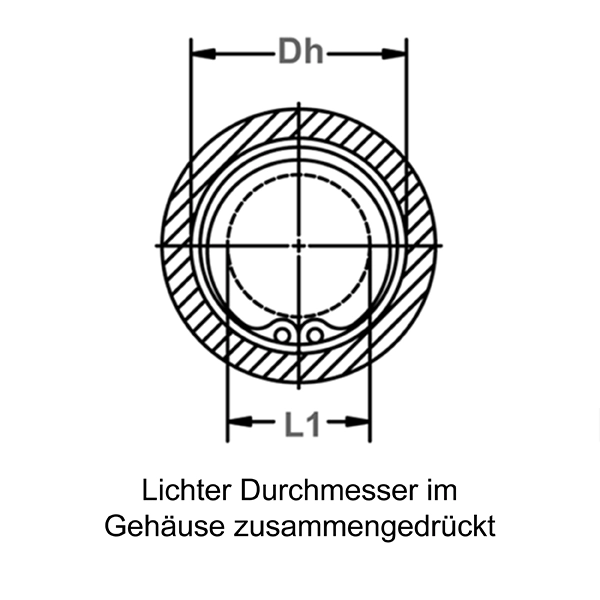

- Abstandsdurchmesser im Gehäuse L1 komprimiert 1,730 Zoll

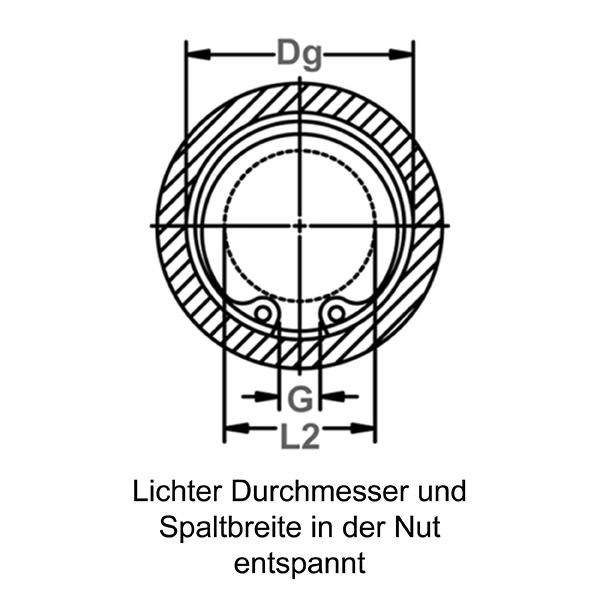

- Freigabedurchm. freigegeben in Nut L2 1,800 Zoll
- Spaltbreite in Nut G 0,362 Zoll
- Härte ST Kohlenstoffstahl 47,000 - 52,000 - HRC
- Härte SS Edelstahl 44,000 - 51,000 - HRC
- Härte BC 34,000 - 43,000 - HRC
- Identisch zu Waldes Truarc N5002 231
- Identisch zu IRR
- Identisch zu Anderton N1302 0231
- Identisch zu Mil oder Aero MS16631F 231
- Identisch zu-Din
Leistungsdaten
- Schubkraft Ld. (lbs.) Ringsicherheitsfaktor von 4 Pr 25.832 lbs.
- Schubkraft Ld. (lbs.) Nutsicherheitsfaktor von 2 Pg 25.832 lbs.
- Rigid End Play Take-Up 0,011 Zoll
Montagewerkzeuge
- Standardzange (gerade) RP-500
- 45 Standardzange RP-504
- 90 Standardzange RP-509
- Ratchet Pliers (w/o Tips) RP-27R
- Straight Ratchet Pliers Tips RP-5021R
- 45 Ratchet Pliers Tips RP-5023R
- 90 Ratchet Pliers Tips RP-5024R
- Hochleistungszange (gerade) RPN-J3
- 90 Hochleistungszange RPN-J31
Materialien
- Kohlenstoffstahl (SAE 1060-1090)
- Edelstahl (PH15-7 Mo, PH17-7)
- Berylliumkupfer
- Sonderwerkstoffe
Oberflächen
***Bei beschichteten Ringen addieren Sie 0,05mm (0,005’’) zur angegebenen maximalen Dicke hinzu.
- PA – Phosphat, Kohlenstoffstahl
- PD – Phosphat und Öl, Kohlenstoffstahl
- PAL – Phosphat mit Versiegelung, Kohlenstoffstahl
- HPD – Schweres Phosphat und Öl, Kohlenstoffstahl
- ZD – Verzinkung, Kohlenstoffstahl
- ZF – Zink hell, Kohlenstoffstahl
- ZDL – Zinkdichromat mit Versiegelung, Kohlenstoffstahl
- HZDL – Schweres Zinkdichromat mit Versiegelung, Kohlenstoffstahl
- Z3X – Dreiwertiges Chromat über Zink, Kohlenstoffstahl
- ZFF – Zinkbeschichtung, Kohlenstoffstahl
- CF – Kupferblitz, Kohlenstoffstahl
Beschreibung
Die 15° abgeschrägte Ringkante zusammen mit der komplementär abgeschrägten Nutwand gleichen Spiel aus, sobald der Ring installiert ist.
