Teiledaten

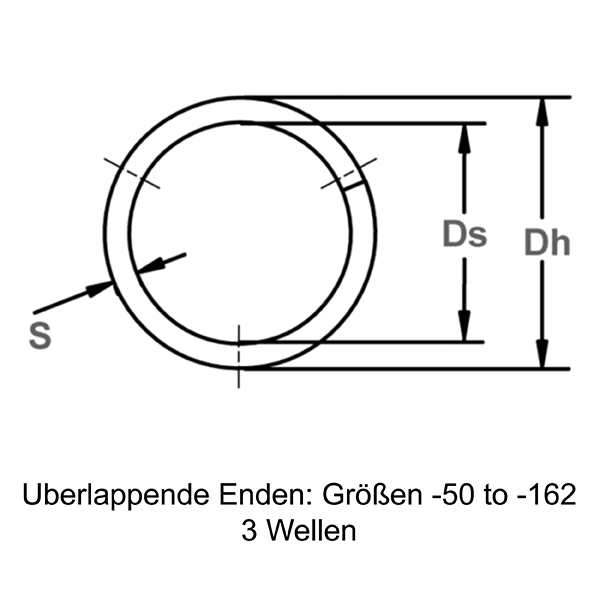

- Operates In Housing Diameter Dh 0,500 Zoll
- Wellendurchmesser Ds 0,400 Zoll
- Radiale Breite S 0,040 Zoll
- Dickte T 0,008 Zoll
- Wellenfederkonstruktion Overlap Design
- Freie Höhe Fh 0,085 Zoll
- Anzahl der Wellen 3,000
- Anzahl der Windungen 1,000
- Arbeitshöhe WH 0,050 Zoll
- Federrate (Ref) 200 lb/in
Leistungsdaten
- Last 7 lbs.
Materialien
- Kohlenstoffstahl (SAE 1060-1090)
- Sonderwerkstoffe
- Edelstahl AISI 302
- Edelstahl AISI 316
- Edelstahl (17-7 PH/C)
Oberflächen
***Bei beschichteten Ringen addieren Sie 0,05mm (0,005’’) zur angegebenen maximalen Dicke hinzu.
- OIL - Öl auf Stahl, Kohlenstoffstahl
- SPP - Passiviert, Edelstahl, Edelstahl
- Dampfentfettet & ultraschallgereinigt (rostfreie Oberfläche), Edelstahl
Dokumentation
Beschreibung
Ideal für kurze Federwege und leichte bis mittelschwere Belastungen. Erhältlich mit verschiedener Wellenanzahl und Materialstärken. Konstruiert für einen breiten Durchmesserbereich auf Wellen und in Bohrungen.
