SHM-10
Suchen Sie nach einem bestimmten Material oder einer bestimmten Oberfläche? Vollständige Teilenummer ansehen und Angebot anfordern.
Spezifikationen
Teiledaten
- Gehäuse oder Welle Welle
- Axial oder Radial Axial
- Wellendurchmesser Ds 0,100 - 0,102 - Zoll
- Nutdurchmesser Dg 0,092 - 0,094 - Zoll
- Nutbreite W 0,024 - 0,026 - Zoll
- Nuttiefe D 0,004 Zoll
- Freier Durchmesser Df 0,088 - 0,092 - Zoll
- Stärke T*** 0,018 - 0,022 - Zoll
- Maximaler Abschnitt S Max 0,027 Zoll
- Mindestabschnitt S Min 0,017 Zoll
- Gewicht pro 1000 Stück. 0,040 lbs.
- Kantenabstand Y Min. Zoll

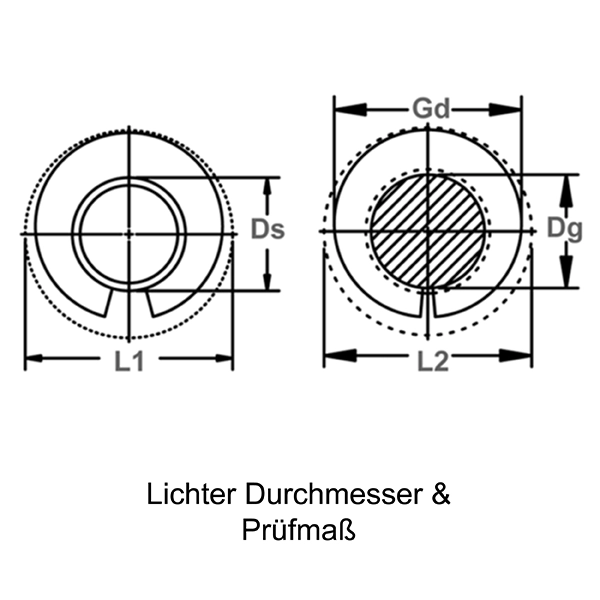

- Clearance Dia. Expanded Over Shaft L1 0,160 Zoll
- Freigabedurchm. freigegeben in Nut L2 0,152 Zoll
- Gaging Dia. Gd Max Zoll
- Härte ST Kohlenstoffstahl 85,500 - 87,400 - HR15N
- Härte SS Edelstahl 82,500 - 86,000 - HR15N
- Härte BC 77,000 - 82,000 - HR15N
- Identisch zu Waldes Truarc 5560 10
- Identisch zu IRR
- Identisch zu Anderton
- Identisch zu Mil oder Aero
- Identisch zu-Din
Leistungsdaten
- Schubkraft Ld. (lbs.) Ringsicherheitsfaktor von 4 Pr
- Schubkraft Ld. (lbs.) Nutsicherheitsfaktor von 2 Pg 30 lbs.
- U/min begrenzen U/min des Standardmaterials 80.000,000
Montagewerkzeuge
- Mandrel Base Dia Dp 0,101 - 0,102 - Zoll
- Mandrel Top Dia W 0,036 Zoll
- Mandrel Height G 0,745 - 0,755 - Zoll
- Bushing I.D. 0,104 - 0,106 - Zoll
- Bushing O.D. 0,375 Zoll
Product SKUs
Die aufgeführten Artikelnummern enthalten möglicherweise nicht alle verfügbaren Optionen. Wenn Sie nicht finden, wonach Sie suchen, oder Hilfe bei der Auswahl des richtigen Teils benötigen, kontaktieren Sie uns.
| Item SKU | Style | Material | Finish | Angebot |
|---|---|---|---|---|
| SHM-10BC | External/Shaft Tamper Proof | Beryllium Copper Alloy 25 | None/Self Finish | Angebot |
| SHM-10SS | External/Shaft Tamper Proof | PH 15-7 Stainless Steel | None/Self Finish | Angebot |
| SHM-10ST PD | External/Shaft Tamper Proof | Carbon Steel SAE 1070-1090 | Phosphate & Oil | Angebot |
| SHM-10ST Z3X | External/Shaft Tamper Proof | Carbon Steel SAE 1070-1090 | Trivalent Zinc | Angebot |
| SHM-10ST ZD | External/Shaft Tamper Proof | Carbon Steel SAE 1070-1090 | Zinc Dichromate | Angebot |
| SHM-10ST ZF | External/Shaft Tamper Proof | Carbon Steel SAE 1070-1090 | Zinc Flash | Angebot |
Werkstoffe und Oberflächen
Materialien
- Kohlenstoffstahl (SAE 1060-1090)
- Edelstahl (PH15-7 Mo, PH17-7)
- Berylliumkupfer
- Sonderwerkstoffe
Oberflächen
***For plated rings, add .002" (.05 mm) to the listed maximum thickness.
- PA – Phosphat, Kohlenstoffstahl
- PD – Phosphat und Öl, Kohlenstoffstahl
- PAL – Phosphat mit Versiegelung, Kohlenstoffstahl
- HPD – Schweres Phosphat und Öl, Kohlenstoffstahl
- ZF – Zink hell, Kohlenstoffstahl
- ZDL – Zinkdichromat mit Versiegelung, Kohlenstoffstahl
- HZDL – Schweres Zinkdichromat mit Versiegelung, Kohlenstoffstahl
- Z3X – Dreiwertiges Chromat über Zink, Kohlenstoffstahl
- ZFF – Zinkbeschichtung, Kohlenstoffstahl
- CF – Kupferblitz, Kohlenstoffstahl
- ZD - Zinkdichromat, Kohlenstoffstahl
Dokumentation
Beschreibung
SHM-Sicherungsringe sind manipulationssichere axiale Außensicherungsringe und gehören zur Rotor Clip-Sicherungsringreihe mit konischem Querschnitt. SHM-Ringe ähneln in ihrer Funktion den Standard-SH-Ringen und verfügen über ein laschenfreies Design, das den Ausbau nach dem Einbau erschwert und gleichzeitig eine zuverlässige externe axiale Sicherung in kleinen und kompakten Baugruppen gewährleistet.
