MSH-9
Suchen Sie nach einem bestimmten Material oder einer bestimmten Oberfläche? Vollständige Teilenummer ansehen und Angebot anfordern.
Spezifikationen
Teiledaten
- Gehäuse oder Welle Welle
- Axial oder Radial Axial

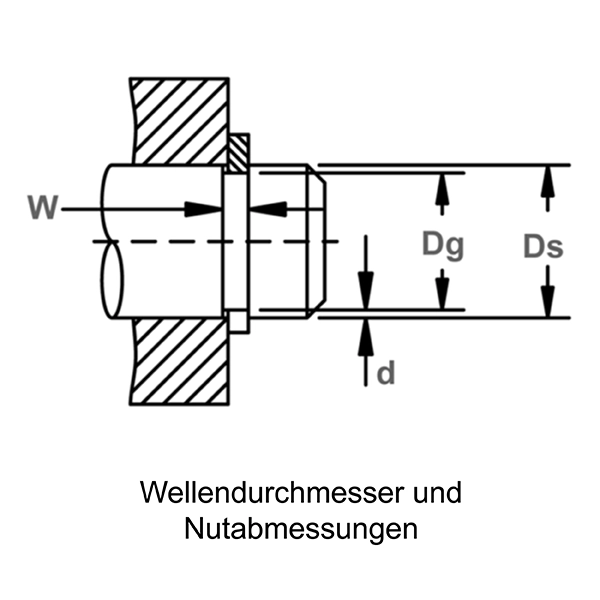

- Wellendurchmesser Ds 0,354 Zoll
- Ds mm 9,000 mm
- Nutdurchmesser Dg 8,350 - 8,450 - mm
- Nutbreite W 0,700 - 0,850 - mm
- Nuttiefe D 0,280 mm
- Freier Durchmesser Df 8,000 - 8,200 - mm
- Stärke T*** 0,540 - 0,660 - mm
- Augenhöhe 2,200 mm
- Maximaler Abschnitt S Max 1,100 mm
- Mindestabschnitt S Min 0,800 mm
- Lochdurchmesser R 1,000 mm
- Gewicht pro 1000 Stück. 0,200 kg

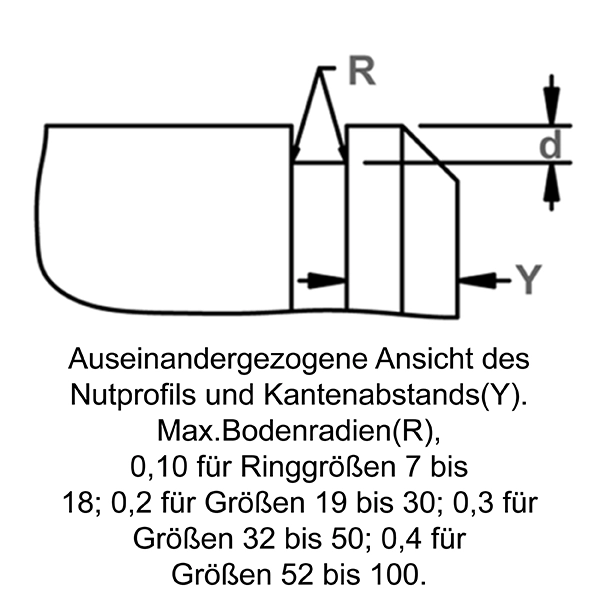

- Kantenabstand Y Min. 0,800 mm
- Clearance Dia. Expanded Over Shaft L1 14,500 mm
- Freigabedurchm. freigegeben in Nut L2 13,800 mm
- Gaging Dia. Gd Max 10,350 mm
- Härte ST Kohlenstoffstahl 69,500 - 73,000 - HR30N
- Härte SS Edelstahl 63,000 - 69,500 - HR30N
- Identisch zu Waldes Truarc 11-100 0090
- Identisch zu IRR
- Identisch zu Anderton
- Identisch zu Mil oder Aero
- Identisch zu-Din
Leistungsdaten
- Schubkraft Ld. (lbs.) Ringsicherheitsfaktor von 4 Pr 3,500 kN
- Schubkraft Ld. (lbs.) Nutsicherheitsfaktor von 2 Pg 1,200 kN
- U/min begrenzen U/min des Standardmaterials 48.000,000
Montagewerkzeuge
- Standardzange (gerade) RP-200
- 45 Standardzange RP-204
- 90 Standardzange RP-209
- Umwandelbare Zange RP-120
- 45 umwandelbare Zange RP-124
- 90 umwandelbare Zange RP-129
- Hochleistungszange (gerade) RPN-A0
- 90 Hochleistungszange RPN-A01
Product SKUs
Die aufgeführten Artikelnummern enthalten möglicherweise nicht alle verfügbaren Optionen. Wenn Sie nicht finden, wonach Sie suchen, oder Hilfe bei der Auswahl des richtigen Teils benötigen, kontaktieren Sie uns.
Werkstoffe und Oberflächen
Materialien
- Kohlenstoffstahl (SAE 1060-1090)
- Edelstahl (PH15-7 Mo, PH17-7)
- Berylliumkupfer
- Sonderwerkstoffe
Oberflächen
***For plated rings, add .002" (.05 mm) to the listed maximum thickness.
- PA – Phosphat, Kohlenstoffstahl
- PD – Phosphat und Öl, Kohlenstoffstahl
- PAL – Phosphat mit Versiegelung, Kohlenstoffstahl
- HPD – Schweres Phosphat und Öl, Kohlenstoffstahl
- ZF – Zink hell, Kohlenstoffstahl
- ZDL – Zinkdichromat mit Versiegelung, Kohlenstoffstahl
- HZDL – Schweres Zinkdichromat mit Versiegelung, Kohlenstoffstahl
- Z3X – Dreiwertiges Chromat über Zink, Kohlenstoffstahl
- ZFF – Zinkbeschichtung, Kohlenstoffstahl
- CF – Kupferblitz, Kohlenstoffstahl
- ZD - Zinkdichromat, Kohlenstoffstahl
Dokumentation
Beschreibung
MSH-Sicherungsringe sind axial montierte, externe ANSI Norm-Sicherungsringe und gehören zur Rotor Clip-Sicherungsringreihe mit konischem Querschnitt. Nach dem Einbau in die Nut einer Welle fungiert der aus der Nut herausragende Teil des Rings als Schulter, um eine Baugruppe an ihrem Platz zu halten und die äußere axiale Fixierung zu gewährleisten.
