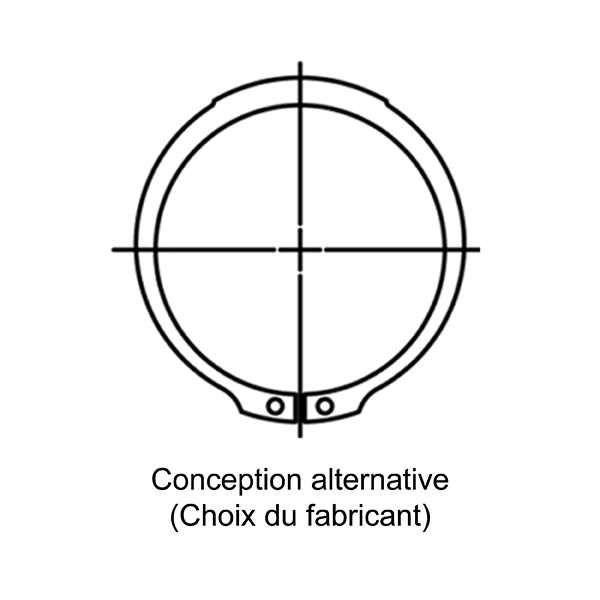

Données sur les pièces
- Alésage ou arbre Shaft
- Axial ou radial Axial

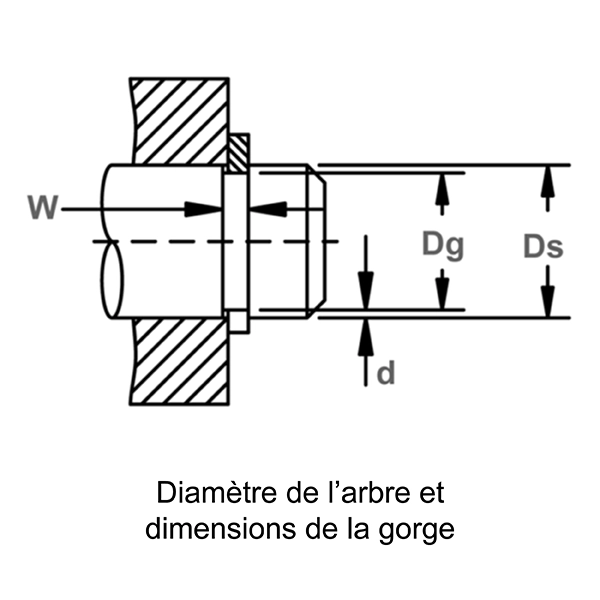

- Diamètre de l’arbre Ds 0,354 pouces
- Ds mm 9,000 mm
- Diamètre de gorge Dg 8,350 - 8,450 - mm
- Largeur de gorge W 0,700 - 0,850 - mm
- Profondeur de gorge D 0,280 mm
- Diamètre libre Df 8,000 - 8,200 - mm
- Épaisseur T *** 0,540 - 0,660 - mm

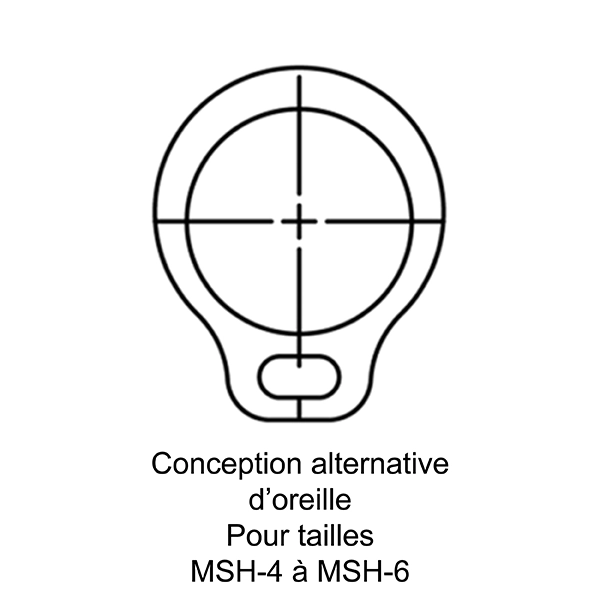

- Hauteur de l’oreille H 2,200 mm
- Section maximale S Max 1,100 mm
- Section minimale S Min 0,800 mm
- Diamètre du trou R 1,000 mm
- Poids par 1 000 pièces 0,200 kg

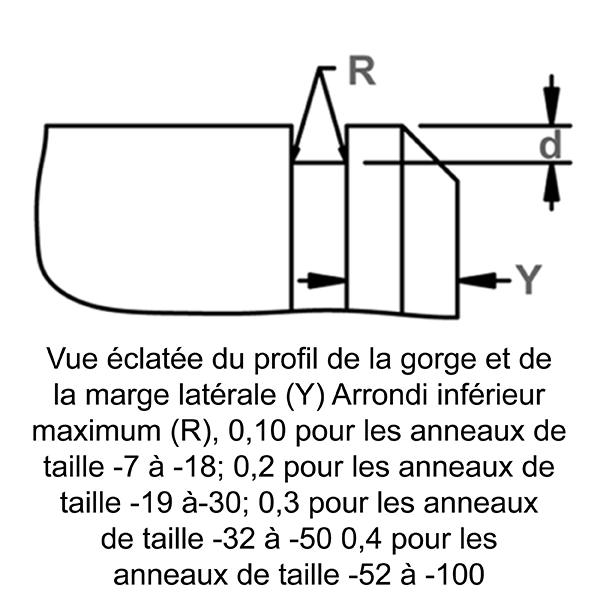

- Marge latérale Y min. 0,800 mm

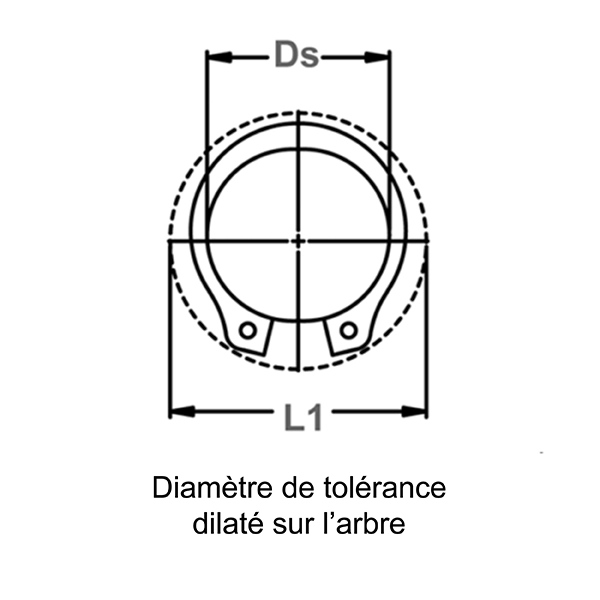

- Clearance Dia. Expanded Over Shaft L1 14,500 mm
- Diamètre de tolérance - Relâché dans la gorge L2 13,800 mm
- Gaging Dia. Gd Max 10,350 mm
- Dureté ST 69,500 - 73,000 - HR30N
- Dureté SS 63,000 - 69,500 - HR30N
- Équivalence Waldes Truarc 11-100 0090
- Équivalence IRR
- Équivalence Anderton
- Équivalence Mil ou Aero
- Équivalence Din
Données de performance
- Charge de poussée (lb) - Facteur de sécurité des anneaux de 4 Pr 3,500 kN
- Charge de poussée (lb) - Facteur de sécurité des gorges de 2 Pg 1,200 kN
- Limites R.P.M. RPM du matériau standard 48 000,000
Données sur les outils
- Pinces standard (droites) RP-200
- Pinces standard 45 RP-204
- Pinces standard 90 RP-209
- Pinces convertibles RP-120
- Pinces convertibles 45 RP-124
- Pinces convertibles 90 RP-129
- Pinces haute résistance (droites) RPN-A0
- Pinces haute résistance 90 RPN-A01
Matériaux
- Acier au carbone (SAE 1060-1090)
- Acier inoxydable (PH15-7 Mo, PH17-7)
- Cuivre au béryllium
- Matériaux de qualité spéciale
Finitions
***Pour les anneaux plaqués, ajouter 0,05 mm (0,002 po) à l’épaisseur maximale indiquée.
- PA - Phosphaté, Acier au carbone
- PD - Phosphaté et huilé, Acier au carbone
- PAL - Phosphaté avec vernis protecteur, Acier au carbone
- HPD - Phosphaté concentré et huilé, Acier au carbone
- ZD - Zingage, Acier au carbone
- ZF - Zinc brillant, Acier au carbone
- ZDL - Bichromate de zinc avec vernis protecteur, Acier au carbone
- HZDL - Bichromate de zinc lourd avec vernis protecteur, Acier au carbone
- Z3X - Chromate trivalent sur zinc, Acier au carbone
- ZFF - Zingage flash, Acier au carbone
- CF - Cuivrage flash, Acier au carbone
Documentation
Description
Une fois installée dans la gorge d’un arbre, la portion de l’anneau débordant de la gorge (également appelée « épaulement ») maintient l’élément en place.
