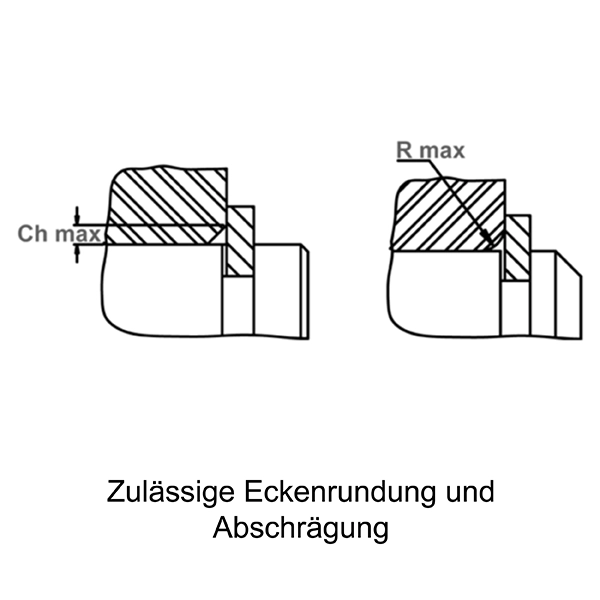

Teiledaten
- Gehäuse oder Welle Shaft
- Axial oder Radial Radial

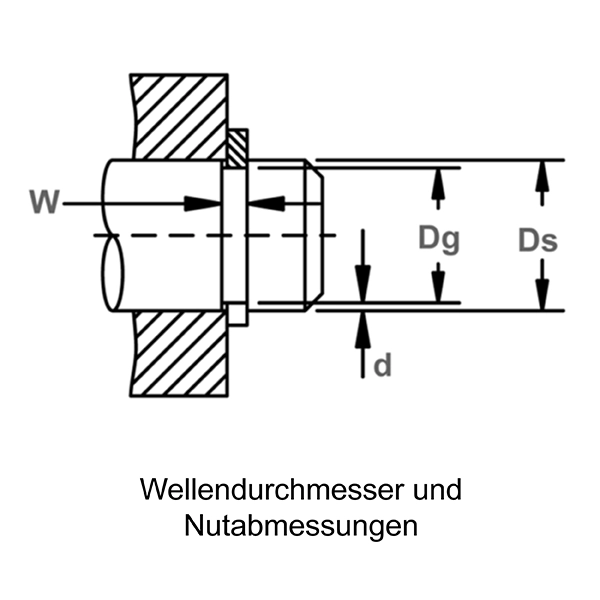

- Wellendurchmesser Ds 0,157 Zoll
- Ds mm 4,000 mm
- Nutdurchmesser Dg 3,020 - 3,100 - mm
- Nutbreite W 0,700 - 0,850 - mm
- Nuttiefe D 0,450 mm

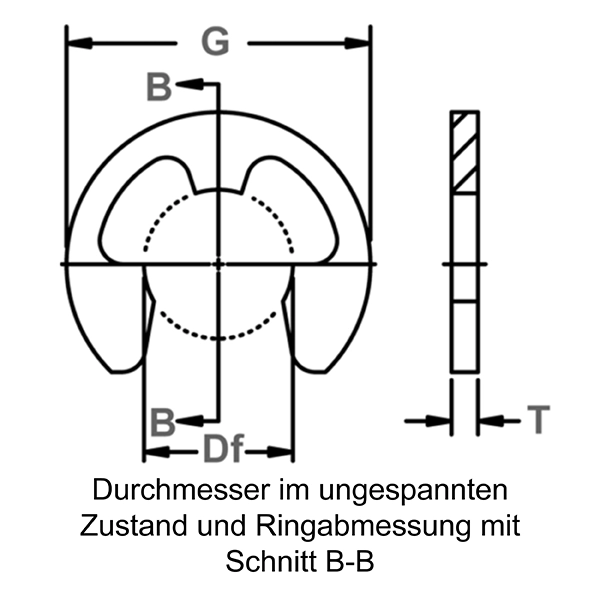

- Freier Durchmesser Df 2,820 - 2,930 - mm
- Stärke T*** 0,540 - 0,660 - mm
- Outside Diameter G 7,200 mm
- Abstand Durchm. In Nut L2 installiert 7,600 mm
- Gewicht pro 1000 Stück. 0,100 kg
- Kantenabstand Y Min. mm
- Härte ST Kohlenstoffstahl 67,500 - 71,000 - HR30N
- Härte SS Edelstahl 63,000 - 69,500 - HR30N
- Härte BC 56,500 - 68,000 - HR30N
- Identisch zu Waldes Truarc 11-420 0040
- Identisch zu IRR
- Identisch zu Anderton
- Identisch zu Mil oder Aero
- Identisch zu-Din
Leistungsdaten
- Axiallast Ringsicherheitsfaktor von 3 Pr 0,700 kN
- Axiallast Nutsicherheitsfaktor von 2 Pg 0,300 kN
- U/min begrenzen U/min des Standardmaterials 31.000,000
Montagewerkzeuge
- Standard Applicator (Flat) A-100
- 45 Applicator A-104
- 90 Applicator A-109
- Offset Applicator A-107
- Heavy Duty Dispenser D-250
Materialien
- Kohlenstoffstahl (SAE 1060-1090)
- Edelstahl (PH15-7 Mo, PH17-7)
- Berylliumkupfer
- Sonderwerkstoffe
Oberflächen
***Bei beschichteten Ringen addieren Sie 0,05mm (0,005’’) zur angegebenen maximalen Dicke hinzu.
- PA – Phosphat, Kohlenstoffstahl
- PD – Phosphat und Öl, Kohlenstoffstahl
- PAL – Phosphat mit Versiegelung, Kohlenstoffstahl
- HPD – Schweres Phosphat und Öl, Kohlenstoffstahl
- ZD – Verzinkung, Kohlenstoffstahl
- ZF – Zink hell, Kohlenstoffstahl
- ZDL – Zinkdichromat mit Versiegelung, Kohlenstoffstahl
- HZDL – Schweres Zinkdichromat mit Versiegelung, Kohlenstoffstahl
- Z3X – Dreiwertiges Chromat über Zink, Kohlenstoffstahl
- ZFF – Zinkbeschichtung, Kohlenstoffstahl
- CF – Kupferblitz, Kohlenstoffstahl
Dokumentation
Beschreibung
Drei Lappen berühren den Boden der Nut und bilden einen Bund zur effektiven Sicherung von Baugruppen.
