Teiledaten
- Gehäuse oder Welle Shaft
- Axial oder Radial Radial
- Wellendurchmesser Ds 0,984 Zoll
- Ds mm 25,000 mm
- Nutdurchmesser Dg 22,400 - 22,600 - mm
- Nutbreite W 1,300 - 1,450 - mm
- Nuttiefe D 1,200 mm

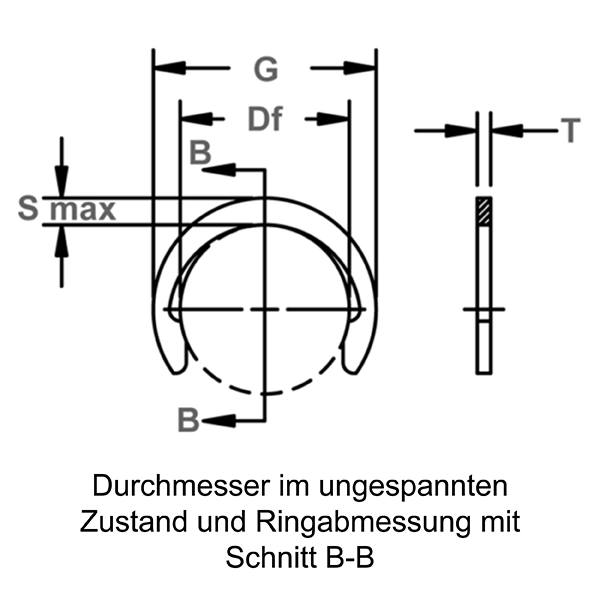

- Freier Durchmesser Df 21,790 - 22,210 - mm
- Stärke T*** 1,140 - 1,260 - mm
- Maximaler Abschnitt S Max 3,200 mm
- Outside Diameter G 28,300 mm
- Abstand Durchm. In Nut L2 installiert 29,300 mm
- Gewicht pro 1000 Stück. 1,400 kg
- Kantenabstand Y Min. mm
- Härte ST Kohlenstoffstahl 47,000 - 51,000 - HRC
- Härte SS Edelstahl 44,000 - 51,000 - HRC
- Identisch zu Waldes Truarc 11-410 0250
- Identisch zu IRR
- Identisch zu Anderton
- Identisch zu Mil oder Aero
- Identisch zu-Din
Leistungsdaten
- Schubkraft Ld. (lbs.) Ringsicherheitsfaktor von 4 Pr 11,800 kN
- Axiallast Nutsicherheitsfaktor von 2 Pg 7,400 kN
- U/min begrenzen U/min des Standardmaterials 15.000,000
Materialien
- Kohlenstoffstahl (SAE 1060-1090)
- Edelstahl (PH15-7 Mo, PH17-7)
- Berylliumkupfer
- Sonderwerkstoffe
Oberflächen
***Bei beschichteten Ringen addieren Sie 0,05mm (0,005’’) zur angegebenen maximalen Dicke hinzu.
- PA – Phosphat, Kohlenstoffstahl
- PD – Phosphat und Öl, Kohlenstoffstahl
- PAL – Phosphat mit Versiegelung, Kohlenstoffstahl
- HPD – Schweres Phosphat und Öl, Kohlenstoffstahl
- ZD – Verzinkung, Kohlenstoffstahl
- ZF – Zink hell, Kohlenstoffstahl
- ZDL – Zinkdichromat mit Versiegelung, Kohlenstoffstahl
- HZDL – Schweres Zinkdichromat mit Versiegelung, Kohlenstoffstahl
- Z3X – Dreiwertiges Chromat über Zink, Kohlenstoffstahl
- ZFF – Zinkbeschichtung, Kohlenstoffstahl
- CF – Kupferblitz, Kohlenstoffstahl
Dokumentation
Beschreibung
Hervorragend geeignet für Anwendungen mit wenig Spielraum, bei denen eine radiale Montage bevorzugt wird.
