规格
零件数据
- 外壳或轴 轴用
- 轴向或径向 Axial
- 轴直径 Ds 2.625 英寸
- Ds mm 66.700 毫米
- 凹槽直径 Dg 2.442 - 2.448 - 英寸
- 凹槽宽度 W 0.064 - 0.071 - 英寸
- 凹槽深度 D 0.088 英寸
- 自由直径 Df 2.398 - 2.448 - 英寸
- 厚度 T *** 0.073 - 0.083 - 英寸
- 凸耳高度 H 0.287 - 0.297 - 英寸
- 最大截面 S 最大值 0.235 - 0.249 - 英寸
- 最小截面 S 最小值 0.120 - 0.134 - 英寸
- 孔直径 R 0.123 - 0.140 - 英寸
- Thickness Beveled End U 0.058 - 0.061 - 英寸
- 每 1000 件的重量 35.000 磅
- 边缘余量 Y 最小值 0.132 英寸
- Clearance Dia. Expanded Over Shaft L1 3.298 英寸
- 间隙直径在凹槽 L2 中释放 3.218 英寸
- Gaging Dia. Gd Max 2.910 英寸
- 硬度 ST 47.000 - 52.000 - HRC
- 硬度 SS 44.000 - 51.000 - HRC
- 硬度 BC 37.000 - 43.000 - HRC
- 互换 Waldes Truarc 5102 262
- 互换 IRR
- 互换 Anderton N1402 0262
- 互换军用或航空 MS16630C 262
- 互换 Din
性能数据
- 推力载荷（磅）挡圈安全系数为 4 Pr 24,462 磅
- 推力载荷（磅）凹槽安全系数为 2 Pg 8,200 磅
- Rigid End Play Take-Up 0.012 英寸
工具数据
- 标准钳子（直款） RP-600
- 45 标准钳子 RP-604
- 90 标准钳子 RP-609
- Ratchet Pliers (w/o Tips) RP-28R
- Straight Ratchet Pliers Tips RP-5009R
- 45 Ratchet Pliers Tips RP-5012R
- 90 Ratchet Pliers Tips RP-5013R
- 重型钳子（直款） RPN-A3
- 90 重型钳子 RPN-A31
Product SKUs
页面所示零件号可能未包含所有。若未找到所需产品，或需选型协助，请联系我们。 contact us.
| Item SKU | Style | Material | Finish | Quote |
|---|---|---|---|---|
| VSH-262ST PD | External/Shaft Beveled | Carbon Steel SAE 1070-1090 | Phosphate & Oil | Quote |
材料和表面处理
材料
- 碳钢（SAE 1060-1090）
- 不锈钢（PH15-7 Mo、PH17-7）
- 铍铜
- 特殊材料等级
表面处理
***For plated rings, add .002" (.05 mm) to the listed maximum thickness.
- PA - 磷酸盐, 碳钢
- PD - 磷酸盐和油, 碳钢
- PAL - 含密封剂的磷酸盐涂层, 碳钢
- HPD - 重磷酸盐和油, 碳钢
- ZF - 亮锌, 碳钢
- ZDL - 含密封剂的重铬酸锌, 碳钢
- HZDL - 含密封剂的重铬酸锌, 碳钢
- Z3X - 锌镀三价铬酸盐, 碳钢
- ZFF - 闪镀锌, 碳钢
- CF - 闪镀铜, 碳钢
- ZD - 重铬酸锌, 碳钢
描述

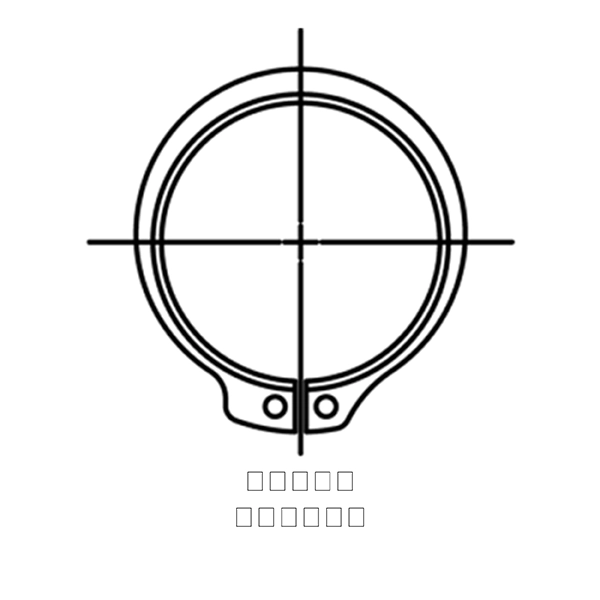

VSH挡圈是轴向安装外用斜面挡圈，属于Rotor Clip锥形截面挡圈系列。VSH挡圈外观与标准的SH挡圈相似，但具有15°斜角内缘，当安装于相配的斜角槽中时，会楔入槽与须固定的部件之间，消除间隙，确保部件不会在外部沿轴移动。
