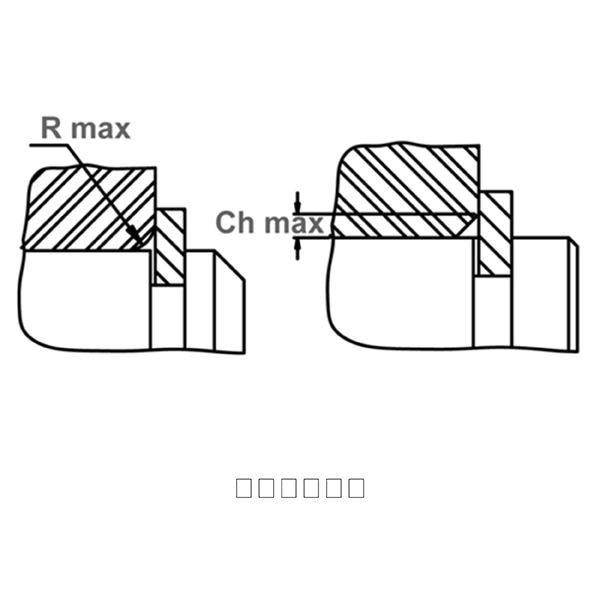

零件数据
- 外壳或轴 Shaft
- 轴向或径向 Axial

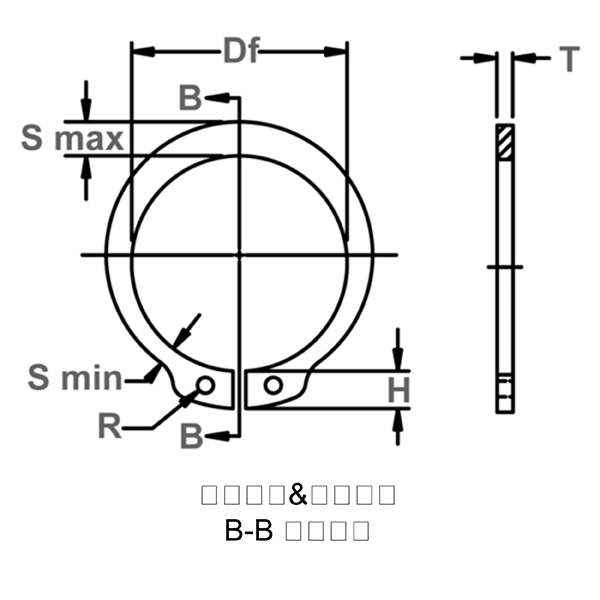

- 轴直径 Ds 1.250 英寸
- Ds mm 31.700 毫米
- 凹槽直径 Dg 1.170 - 1.176 - 英寸
- 凹槽宽度 W 0.103 - 0.108 - 英寸
- 凹槽深度 D 0.038 英寸
- 自由直径 Df 1.135 - 1.160 - 英寸
- 厚度 T *** 0.090 - 0.096 - 英寸
- 凸耳高度 H 0.215 - 0.225 - 英寸
- 最大截面 S 最大值 0.178 - 0.192 - 英寸
- 最小截面 S 最小值 0.096 - 0.110 - 英寸
- 孔直径 R 0.093 - 0.093 - 英寸
- 每 1000 件的重量 14.900 磅
- 边缘余量 Y 最小值 英寸
- Clearance Dia. Expanded Over Shaft L1 1.700 英寸
- 间隙直径在凹槽 L2 中释放 1.630 英寸
- Gaging Dia. Gd Max 英寸
- 硬度 ST 47.000 - 52.000 - HRC
- 硬度 SS 44.000 - 51.000 - HRC
- 硬度 BC 34.000 - 43.000 - HRC
- 互换 Waldes Truarc 5160 125
- 互换 IRR 7200 125
- 互换 Anderton N1460 0125
- 互换军用或航空 MS3217C 125
- 互换 Din
性能数据
- 推力载荷（磅）挡圈安全系数为 4 Pr 17,763 磅
- 推力载荷（磅）凹槽安全系数为 2 Pg 6,500 磅
- R.P.M. 限值标准材料转速 23,000.000
工具数据
- Ratchet Pliers (w/o Tips) RP-28R
- Straight Ratchet Pliers Tips RP-5021R
- 45 Ratchet Pliers Tips RP-5023R
- 90 Ratchet Pliers Tips RP-5024R
材料
- 碳钢（SAE 1060-1090）
- 不锈钢（PH15-7 Mo、PH17-7）
- 铍铜
- 特殊材料等级
表面处理
***对于电镀挡圈，在所列最大厚度基础上增加 0.002 英寸（0.05 毫米）。
- PA - 磷酸盐, 碳钢
- PD - 磷酸盐和油, 碳钢
- PAL - 含密封剂的磷酸盐涂层, 碳钢
- HPD - 重磷酸盐和油, 碳钢
- ZD - 镀锌, 碳钢
- ZF - 亮锌, 碳钢
- ZDL - 含密封剂的重铬酸锌, 碳钢
- HZDL - 含密封剂的重铬酸锌, 碳钢
- Z3X - 锌镀三价铬酸盐, 碳钢
- ZFF - 闪镀锌, 碳钢
- CF - 闪镀铜, 碳钢
描述

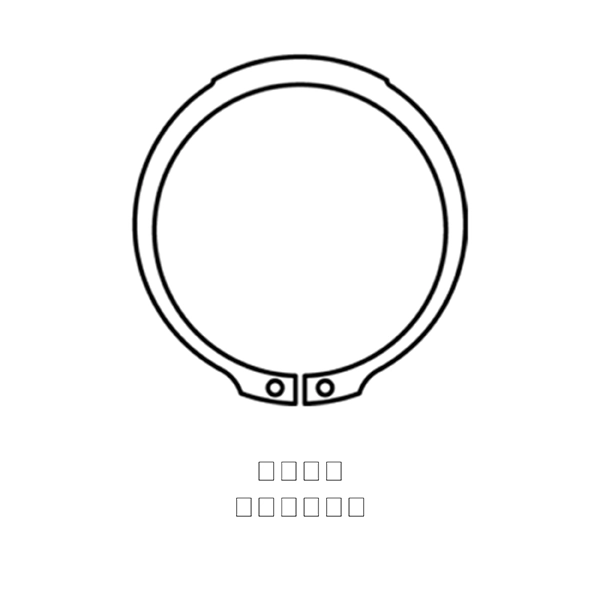

对比普通轴用C型扣环（SH），此扣环板厚更厚，因此更加坚固， 能经受较高的推力负荷。
