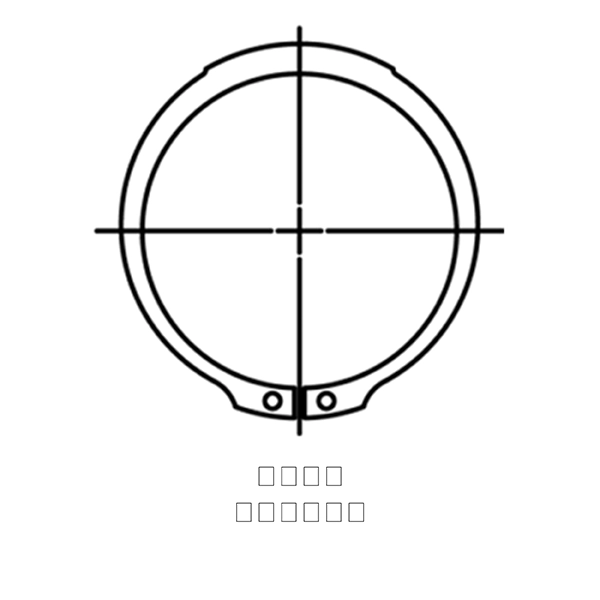

规格
零件数据
- 外壳或轴 轴用
- 轴向或径向 Axial
- 轴直径 Ds 6.000 英寸
- Ds mm 152.400 毫米
- 凹槽直径 Dg 5.738 - 5.752 - 英寸
- 凹槽宽度 W 0.139 - 0.145 - 英寸
- 凹槽深度 D 0.127 英寸
- 自由直径 Df 5.591 - 5.651 - 英寸
- 厚度 T *** 0.121 - 0.129 - 英寸
- 凸耳高度 H 0.532 - 0.548 - 英寸
- 最大截面 S 最大值 0.425 - 0.445 - 英寸
- 最小截面 S 最小值 0.201 - 0.221 - 英寸
- 孔直径 R 0.151 - 0.176 - 英寸
- 每 1000 件的重量 210.000 磅
- 边缘余量 Y 最小值 英寸
- Clearance Dia. Expanded Over Shaft L1 7.210 英寸
- 间隙直径在凹槽 L2 中释放 6.950 英寸
- Gaging Dia. Gd Max 英寸
- 硬度 ST 44.000 - 51.000 - HRC
- 硬度 SS 44.000 - 51.000 - HRC
- 硬度 BC 37.000 - 43.000 - HRC
- 互换 Waldes Truarc 5100 600
- 互换 IRR 3100 600
- 互换 Anderton N1400 0600
- 互换军用或航空 MS16624D 600
- 互换 Din
性能数据
- 推力载荷（磅）挡圈安全系数为 4 Pr 89,625 磅
- 推力载荷（磅）凹槽安全系数为 2 Pg 53,800 磅
- R.P.M. 限值标准材料转速 3,400.000
工具数据
- Ratchet Pliers (w/o Tips) RP-1000
- Straight Ratchet Pliers Tips RP-7801R
- 45 Ratchet Pliers Tips RP-7845R
- 90 Ratchet Pliers Tips RP-7890R
Product SKUs
页面所示零件号可能未包含所有。若未找到所需产品，或需选型协助，请联系我们。 contact us.
材料和表面处理
材料
- 碳钢（SAE 1060-1090）
- 不锈钢（PH15-7 Mo、PH17-7）
- 铍铜
- 特殊材料等级
表面处理
***For plated rings, add .002" (.05 mm) to the listed maximum thickness.
- PA - 磷酸盐, 碳钢
- PD - 磷酸盐和油, 碳钢
- PAL - 含密封剂的磷酸盐涂层, 碳钢
- HPD - 重磷酸盐和油, 碳钢
- ZF - 亮锌, 碳钢
- ZDL - 含密封剂的重铬酸锌, 碳钢
- HZDL - 含密封剂的重铬酸锌, 碳钢
- Z3X - 锌镀三价铬酸盐, 碳钢
- ZFF - 闪镀锌, 碳钢
- CF - 闪镀铜, 碳钢
- ZD - 重铬酸锌, 碳钢

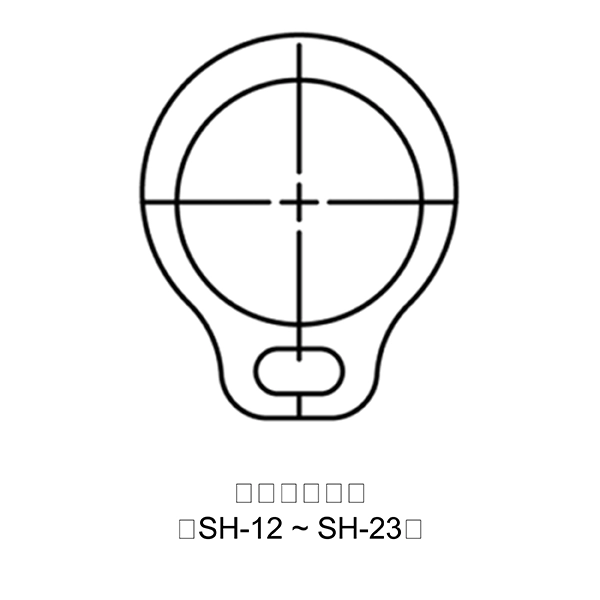

描述
SH挡圈是轴向安装外用挡圈，属于Rotor Clip锥形截面挡圈系列。这种挡圈是安装于轴的槽中，其凸出的肩部可防止部件沿轴轴向移动，从而固定部件。
