规格
零件数据
- 外壳或轴 轴用
- 轴向或径向 Axial

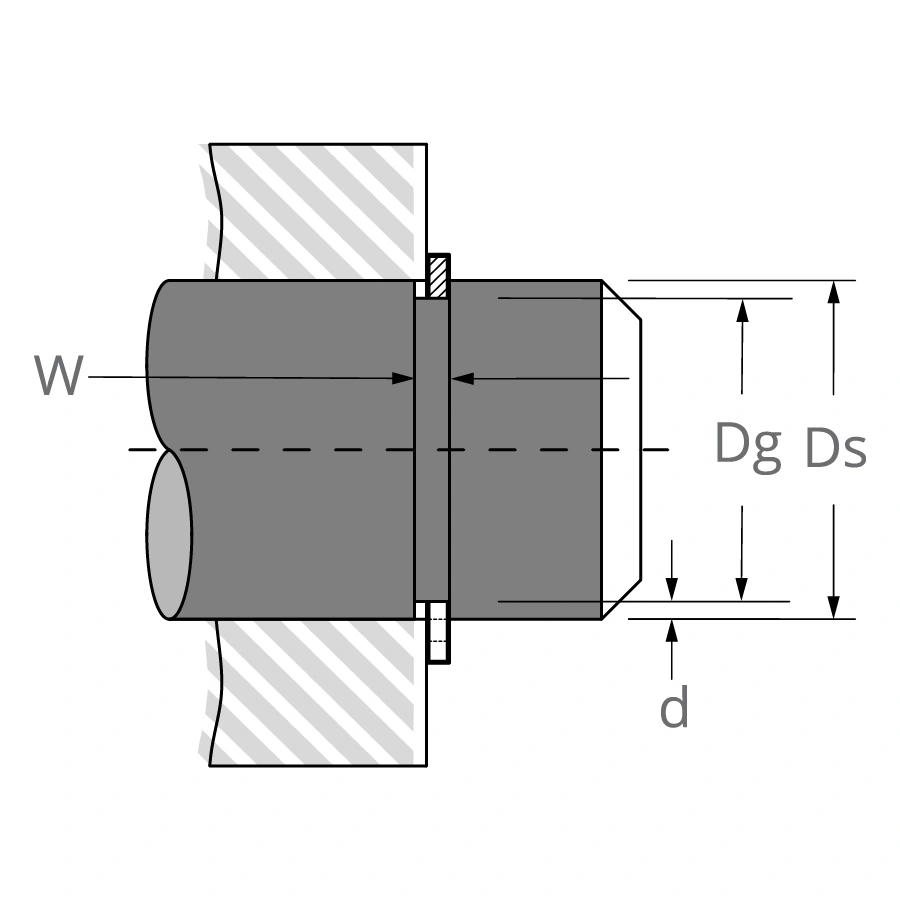

- 轴直径 Ds 3.543 英寸
- Ds mm 90.000 毫米
- 凹槽直径 Dg 3.351 - 3.363 - 英寸
- 凹槽宽度 W 0.120 - 0.125 - 英寸
- 凹槽深度 D 0.093 英寸
- 自由直径 Df 3.247 - 3.297 - 英寸
- 厚度 T *** 0.106 - 0.112 - 英寸
- 凸耳高度 H 0.305 - 0.315 - 英寸
- 最大截面 S 最大值 0.302 - 0.318 - 英寸
- 最小截面 S 最小值 0.141 - 0.157 - 英寸
- 孔直径 R 0.123 - 0.140 - 英寸
- 每 1000 件的重量 73.000 磅

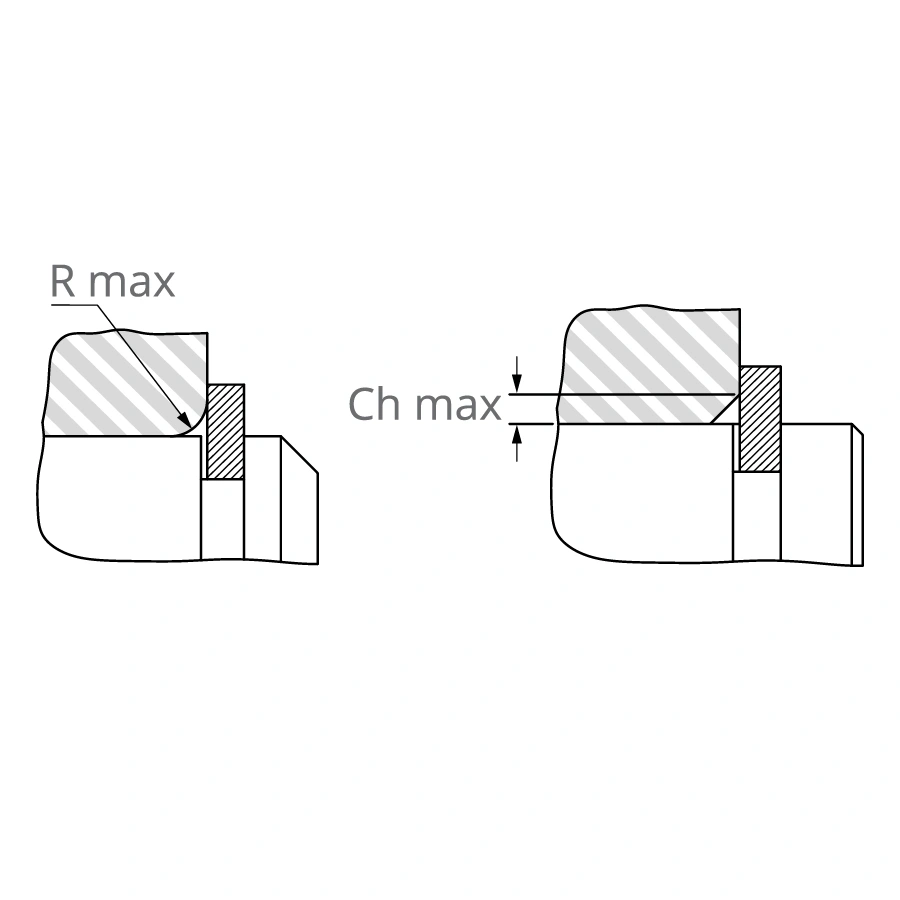

- 边缘余量 Y 最小值 英寸
- Clearance Dia. Expanded Over Shaft L1 4.254 英寸

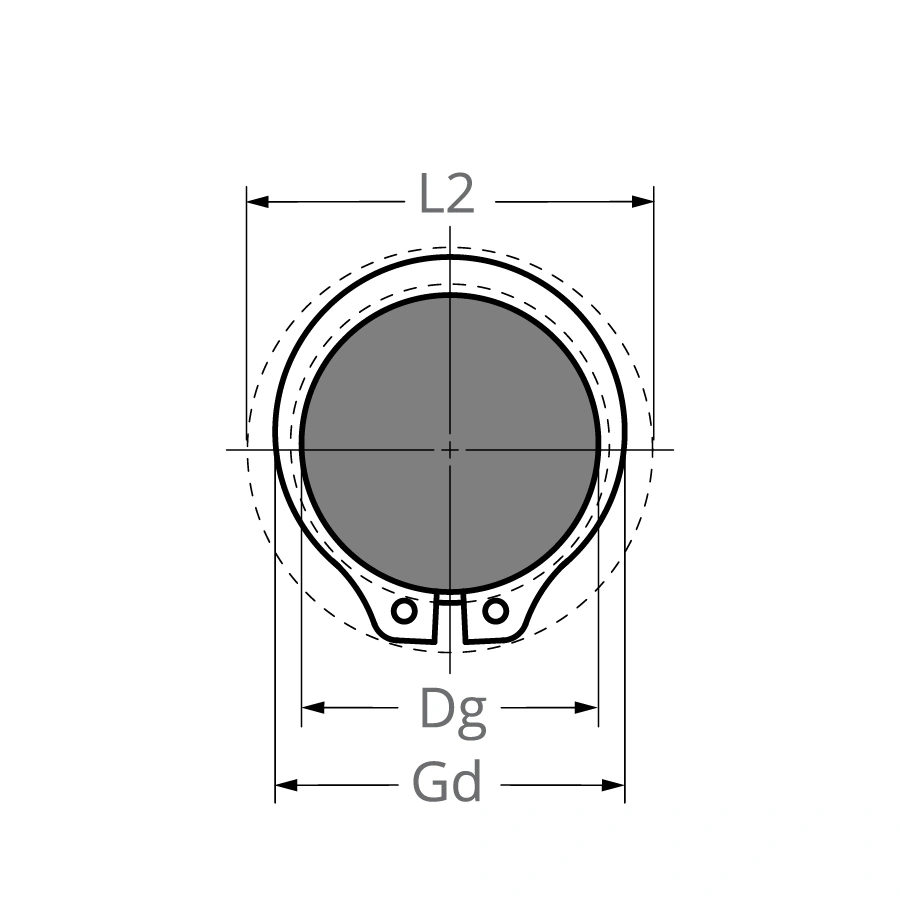

- 间隙直径在凹槽 L2 中释放 4.074 英寸
- Gaging Dia. Gd Max 英寸
- 硬度 ST 44.000 - 51.000 - HRC
- 硬度 SS 44.000 - 51.000 - HRC
- 硬度 BC 37.000 - 43.000 - HRC
- 互换 Waldes Truarc 5100 354
- 互换 IRR 3100 354
- 互换 Anderton N1400 0354
- 互换军用或航空 MS16624D 354
- 互换 Din
性能数据
- 推力载荷（磅）挡圈安全系数为 4 Pr 46,183 磅
- 推力载荷（磅）凹槽安全系数为 2 Pg 23,300 磅
- R.P.M. 限值标准材料转速 5,800.000
工具数据
- Ratchet Pliers (w/o Tips) RP-28R
- Straight Ratchet Pliers Tips RP-5009R
- 45 Ratchet Pliers Tips RP-5012R
- 90 Ratchet Pliers Tips RP-5013R
- Alternative Ratchet Pliers (w/o Tips) RP-1000
- Tips For Alt. Ratchet Pliers (Strt/45/90) RP-7801R RP-7845R RP-7890R
Product SKUs
页面所示零件号可能未包含所有。若未找到所需产品，或需选型协助，请联系我们。 contact us.
材料和表面处理
材料
- 碳钢（SAE 1060-1090）
- 不锈钢（PH15-7 Mo、PH17-7）
- 铍铜
- 特殊材料等级
表面处理
***For plated rings, add .002" (.05 mm) to the listed maximum thickness.
- PA - 磷酸盐, 碳钢
- PD - 磷酸盐和油, 碳钢
- PAL - 含密封剂的磷酸盐涂层, 碳钢
- HPD - 重磷酸盐和油, 碳钢
- ZF - 亮锌, 碳钢
- ZDL - 含密封剂的重铬酸锌, 碳钢
- HZDL - 含密封剂的重铬酸锌, 碳钢
- Z3X - 锌镀三价铬酸盐, 碳钢
- ZFF - 闪镀锌, 碳钢
- CF - 闪镀铜, 碳钢
- ZD - 重铬酸锌, 碳钢
描述

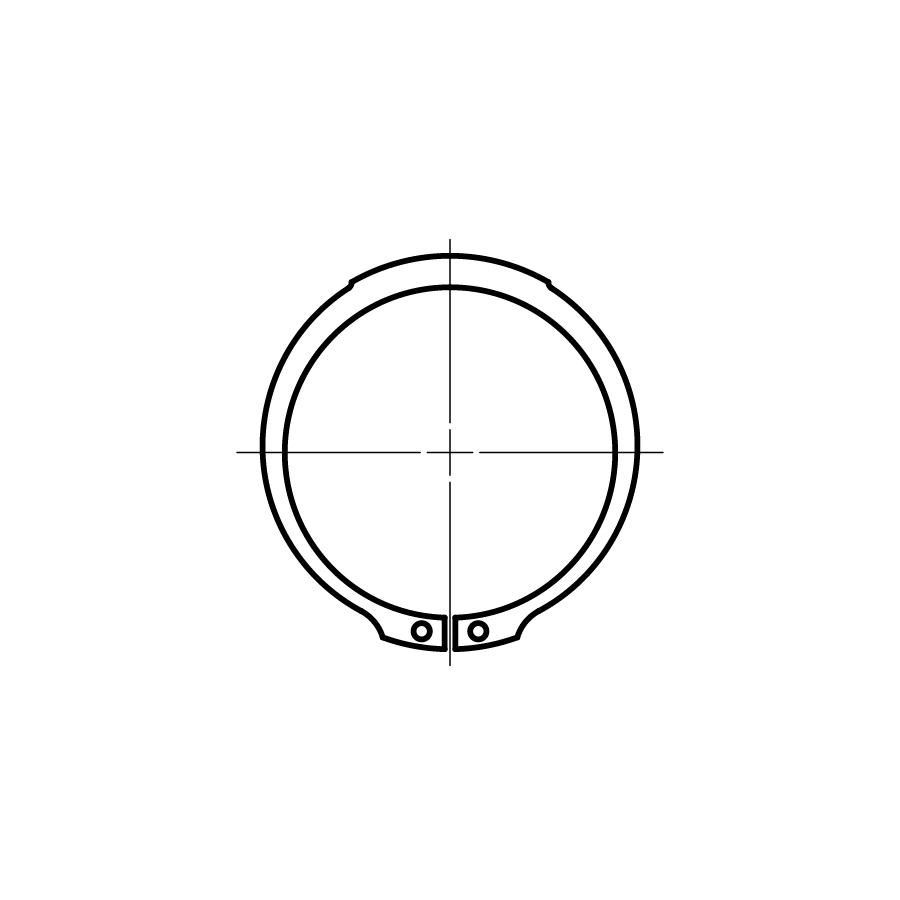

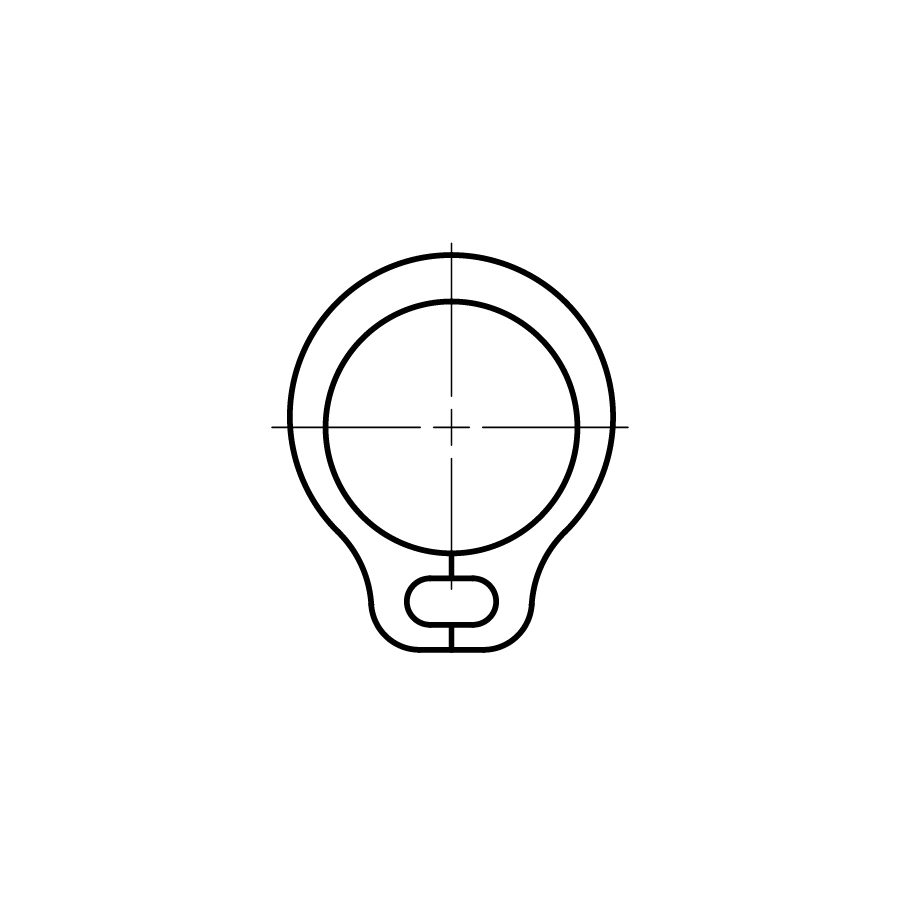

SH挡圈是轴向安装外用挡圈，属于Rotor Clip锥形截面挡圈系列。这种挡圈是安装于轴的槽中，其凸出的肩部可防止部件沿轴轴向移动，从而固定部件。
