零件数据

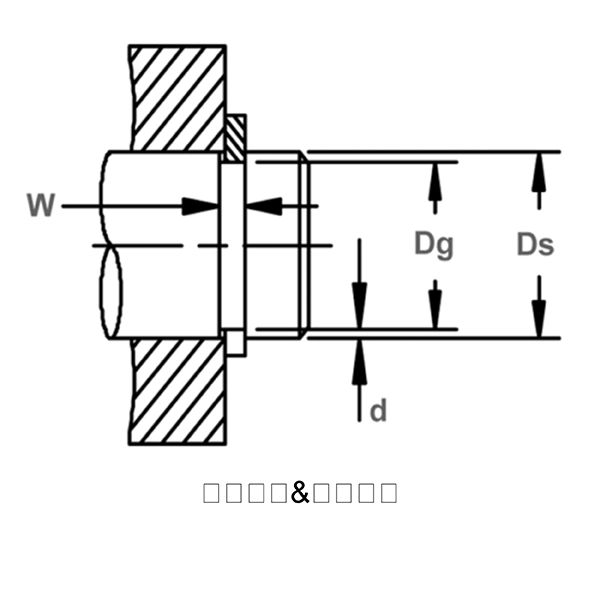

- 外壳或轴 轴用
- 轴向或径向 Axial
- 轴直径 Ds 45.000 毫米
- 凹槽直径 Dg 42.250 - 42.500 - 毫米
- 凹槽宽度 W 1.850 - 1.990 - 毫米
- 自由直径 Df 41.540 - 42.050 - 毫米
- 截面 S 3.900 - 4.100 - 毫米
- 厚度 T 1.600 - 1.700 - 毫米
- 互换军用或航空
性能数据
- 推力载荷环安全系数为 3 Pr 62,578.000 N
- 推力载荷槽安全系数为 2 Pg 27,303.000 N
- R.P.M. 限值标准材料转速 7,861.000
材料
- 碳钢（SAE 1060-1090）
- 特殊材料等级
- 不锈钢 AISI 302
- 不锈钢 AISI 316
表面处理
***对于电镀挡圈，在所列最大厚度基础上增加 0.002 英寸（0.05 毫米）。
- 油 - 油覆钢, 碳钢
文档
描述
Externo, trabajo pesado, métrico. Estos anillos son ideales para aplicaciones con altas cargas de empuje y están diseñados para encajar en una ranura establecida por las especificaciones DIN.
