规格
零件数据
- 外壳或轴 轴用
- 轴向或径向 Axial
- Nom. Hose O.D. Inch 0.810 英寸
- Nom. Hose O.D. mm 20.600 毫米
- Thickness T (mm) 1.020 毫米
- Free I.D. Max D1 Inch 0.750 英寸
- Free I.D. Max D1 mm 19.050 毫米

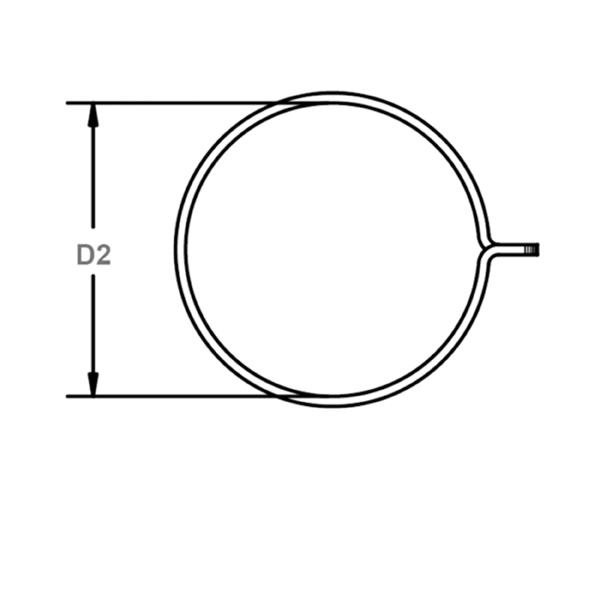

- Full Open Diameter Min D2 (Inch) 0.900 英寸
- Full Open Diameter Min D2 (mm) 22.860 毫米
- Band Width W (Inch) 0.380 英寸
- Band Width W (mm) 9.500 毫米
- Thickness T (Inch) 0.040 英寸
性能数据
- 夹紧范围 0.800 - 0.850 - 英寸
Product SKUs
页面所示零件号可能未包含所有。若未找到所需产品，或需选型协助，请联系我们。 contact us.
| Item SKU | Style | Material | Finish | Quote |
|---|---|---|---|---|
| CTL-13ST FK | Constant Tension Light Band Hose Clamp | Carbon Steel SAE 1070-1090 | Magni 511 Black | Quote |
| CTL-13ST PD | Constant Tension Light Band Hose Clamp | Carbon Steel SAE 1070-1090 | Phosphate & Oil | Quote |
| CTL-13ST Z3X | Constant Tension Light Band Hose Clamp | Carbon Steel SAE 1070-1090 | Trivalent Zinc | Quote |
材料和表面处理
材料
- 碳钢（SAE 1060-1090）
表面处理
***For plated rings, add .002" (.05 mm) to the listed maximum thickness.
- ZFF - 闪镀锌, 碳钢
- G - 绿色, 碳钢
- R - Red, 碳钢
- CS-Magni 565（银色）, 碳钢
- CK-Magni 565（黑色）, 碳钢
- FS-Magni 511（银色）, 碳钢
- FK-Magni 511（黑色）, 碳钢
- ZD - 重铬酸锌, 碳钢
- PAG - 带绿色油漆的磷酸盐涂层, 碳钢
- PAR - 带红色油漆的磷酸盐涂层, 碳钢
- PAD - 橄榄绿磷酸盐涂层, 碳钢
文档
描述
CTL卡箍是恒张力轻型带式自补偿卡箍，是其他类型带式卡箍的高性价比替代方案。这种卡箍在不影响组件质量和性能的前提下，提供可靠的密封。
