Assemblage automatisé

Principes de conception

L’équipement d’alimentation doit être conçu pour fonctionner avec des anneaux et répondre aux spécifications standard. Le plus délicat est de concevoir un équipement capable de respecter les limites d’hélice et de pas pour le type d’anneaux que vous utilisez. Si l’équipement est sensible à l’un de ces facteurs, il nécessitera un procédé spécial qui augmentera vos coûts.

Les recommandations de conception sont les suivantes :

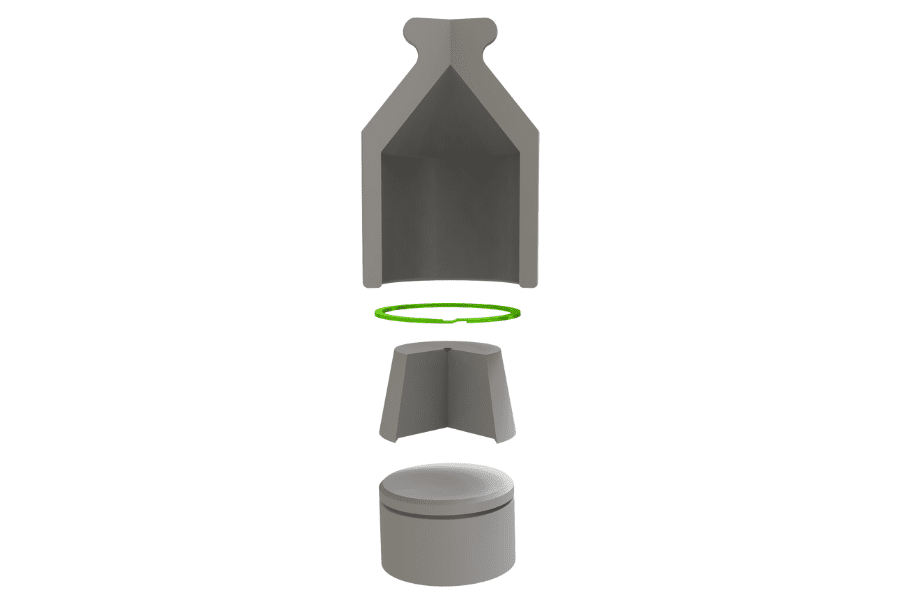

1. Envisagez d’utiliser un mandrin conique pour les circlips externes et un logement conique pour les circlips internes (voir ci-dessous). Il n’est pas recommandé de saisir et de déplacer les anneaux par les trous de montage des oreilles.

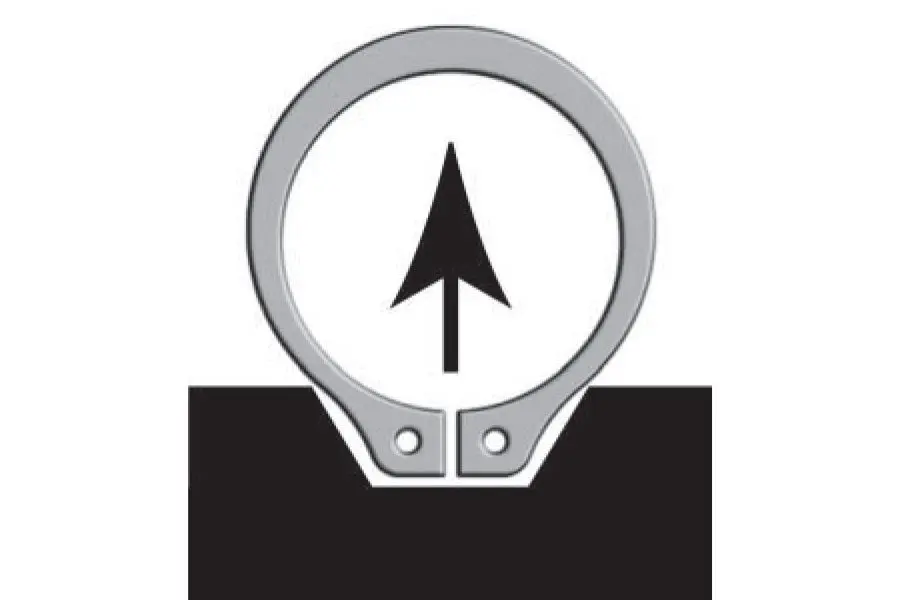

2. Installez les pièces sur le mandrin conique ou dans le logement conique à l’aide d’un mécanisme « doigt d’avance ». Assurez-vous que les anneaux sont alimentés dans la bonne direction et de la bonne manière, comme illustré ci-dessous, pour éviter toute sensibilité dans le pas des anneaux.
3. L’épaisseur du doigt d’avance doit être calibrée pour chaque anneau : 80 % de l’épaisseur minimum de l’anneau. (Par exemple : si l’épaisseur de l’anneau est de 0,025 pouce +/- 0,002, le doigt d’avance doit avoir une épaisseur de 0,018 pouce, soit 0,023 x 80 %).
4. Limitez au minimum la distance de va-et-vient entre le mandrin d’alimentation et l’installation lors de l’assemblage.
5. Ne pas intégrer de douilles d’extension au mandrin ou au logement conique. Cela peut provoquer un dépassement des limites de dilatation ou de compression de l’anneau et entraîner sa défaillance. (Remarque : Les douilles sont généralement utilisées pour protéger la surface finie de l’arbre ou du logement contre les rayures ou les taches. Si cela est un problème, veuillez contacter le service technico-commercial de Rotor Clip).
6. Intégrer des chanfreins complémentaires aux mandrins d’assemblage et d’installation.

D’autres questions ? Envoyez-nous un message pour en savoir plus sur l’assemblage automatisé.
