Données sur les pièces
- Alésage ou arbre Housing
- Axial ou radial Axial
- Diamètre du alésage Dh 2,875 pouces
- Dh mm 73,000 mm
- Diamètre de gorge Dg 3,085 - 3,091 - pouces
- Largeur de gorge W 0,076 - 0,083 - pouces
- Profondeur de gorge D 0,105 pouces
- Diamètre libre Df 3,161 - 3,231 - pouces
- Épaisseur T *** 0,090 - 0,096 - pouces
- Hauteur de l’oreille H 0,295 - 0,305 - pouces
- Section maximale S Max 0,233 - 0,247 - pouces
- Section minimale S Min 0,113 - 0,127 - pouces
- Diamètre du trou R 0,108 - 0,125 - pouces
- Thickness Beveled End U 0,068 - 0,072 - pouces
- Poids par 1 000 pièces 41,000 lb
- Marge latérale Y min. 0,157 pouces
- Diamètre de tolérance - Comprimé dans le alésage L1 2,240 pouces
- Diamètre de tolérance - Relâché dans la gorge L2 2,340 pouces
- Largeur de l’espace avec anneau dans la gorge G 0,451 pouces
- Dureté ST 47,000 - 52,000 - HRC
- Dureté SS 44,000 - 51,000 - HRC
- Dureté BC 34,000 - 43,000 - HRC
- Équivalence Waldes Truarc N5002 287
- Équivalence IRR
- Équivalence Anderton N1302 0287
- Équivalence Mil ou Aero MS16631F 287
- Équivalence Din
Données de performance
- Charge de poussée (lb) - Facteur de sécurité des anneaux de 4 Pr 38 367 lb
- Charge de poussée (lb) - Facteur de sécurité des gorges de 2 Pg 38 367 lb
- Rigid End Play Take-Up 0,014 pouces
Données sur les outils
- Pinces standard (droites) RP-500
- Pinces standard 45 RP-504
- Pinces standard 90 RP-509
- Ratchet Pliers (w/o Tips) RP-27R
- Straight Ratchet Pliers Tips RP-5005R
- 45 Ratchet Pliers Tips RP-5007R
- 90 Ratchet Pliers Tips RP-5008R
- Pinces haute résistance (droites) RPN-J3
- Pinces haute résistance 90 RPN-J31
Matériaux
- Acier au carbone (SAE 1060-1090)
- Acier inoxydable (PH15-7 Mo, PH17-7)
- Cuivre au béryllium
- Matériaux de qualité spéciale
Finitions
***Pour les anneaux plaqués, ajouter 0,05 mm (0,002 po) à l’épaisseur maximale indiquée.
- PA - Phosphaté, Acier au carbone
- PD - Phosphaté et huilé, Acier au carbone
- PAL - Phosphaté avec vernis protecteur, Acier au carbone
- HPD - Phosphaté concentré et huilé, Acier au carbone
- ZD - Zingage, Acier au carbone
- ZF - Zinc brillant, Acier au carbone
- ZDL - Bichromate de zinc avec vernis protecteur, Acier au carbone
- HZDL - Bichromate de zinc lourd avec vernis protecteur, Acier au carbone
- Z3X - Chromate trivalent sur zinc, Acier au carbone
- ZFF - Zingage flash, Acier au carbone
- CF - Cuivrage flash, Acier au carbone
Documentation
Description

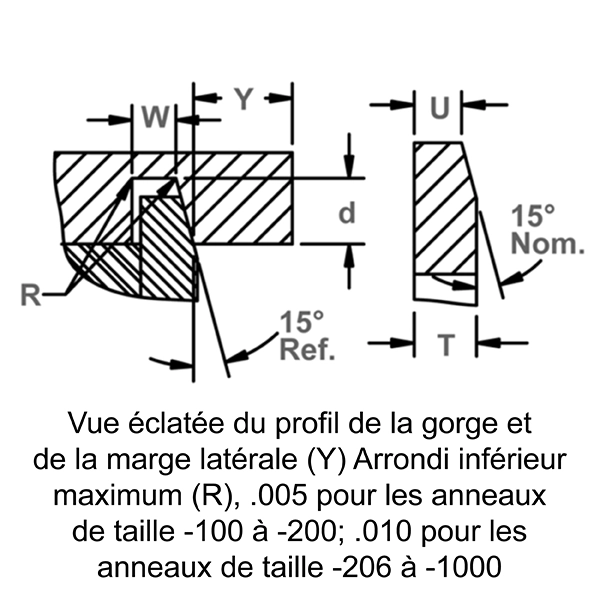

Ces anneaux ressemblent exactement aux anneaux similaires HO, mais comportent un angle de 15 °sur leur bord extérieur. Ceci, associé à un angle de gorge complémentaire permet d’éliminer le jeu en venant se loger entre la gorge et la pièce retenue.
