SST-50
Vous êtes à la recherche d’un matériau ou d’une finition spécifique ? Ayez une vision complète de nos références et demandez nous ci-dessous une offre de prix..
Spécifications
Données sur les pièces

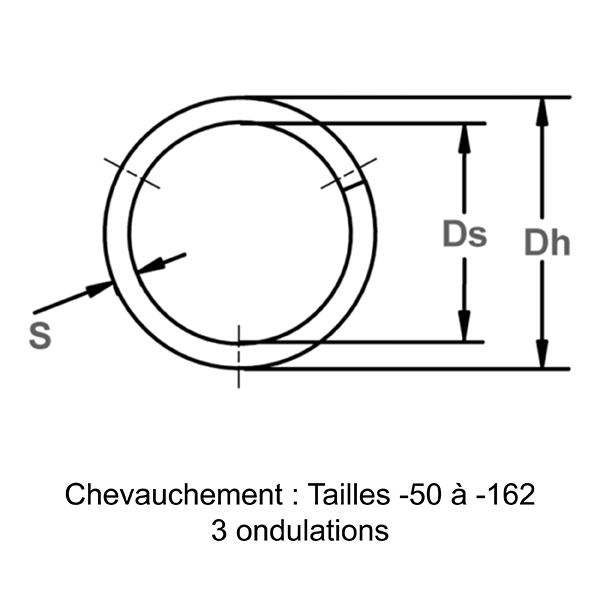

- Operates In Housing Diameter Dh 0,500 pouces
- Tolérance du diamètre de l’arbre Ds 0,400 pouces
- Section S 0,040 pouces
- Épaisseur T 0,008 pouces
- Conception de ressorts ondulés Overlap Design
- Hauteur libre Fh 0,085 pouces
- Nombre d’ondulations 3,000
- Nombre de tours 1,000
- Hauteur de travail WH 0,050 pouces
- Flexibilité du ressort (Réf) 200 lb/po
Données de performance
- Charge 7 lb
Product SKUs
Nos produits en stocks pourraient ne pas inclure toutes les options possibles. Si vous ne trouvez pas ce que vous cherchez ou vous avez besoin d’aide pour définir la pièce exacte, contactez-nous.
Matériaux et finitions
Matériaux
- Acier au carbone (SAE 1060-1090)
- Matériaux de qualité spéciale
- Acier inoxydable AISI 302
- Acier inoxydable AISI 316
- Acier inoxydable (17-7 PH/C)
Finitions
***For plated rings, add .002" (.05 mm) to the listed maximum thickness.
- Huile - Huile sur acier, Acier au carbone
- SPP - Passivé, Acier inoxydable
- Vapor Degreased & Ultrasonic (Stainless Finish), Acier inoxydable
Documentation
Description
Les ressorts ondulés SST sont des ressorts ondulés monotour et font partie de la famille des ressorts ondulés Rotor Clip. Ils sont conçus pour des applications à faible déflexion soumises à des forces faibles à moyennes et sont proposés dans une gamme d’ondes et d’épaisseurs de matériaux. Ils sont conçus pour une large gamme de diamètres d’alésage et de tige.
