SHM-31
Vous êtes à la recherche d’un matériau ou d’une finition spécifique ? Ayez une vision complète de nos références et demandez nous ci-dessous une offre de prix..
Spécifications
Données sur les pièces
- Alésage ou arbre Arbre
- Axial ou radial Axial

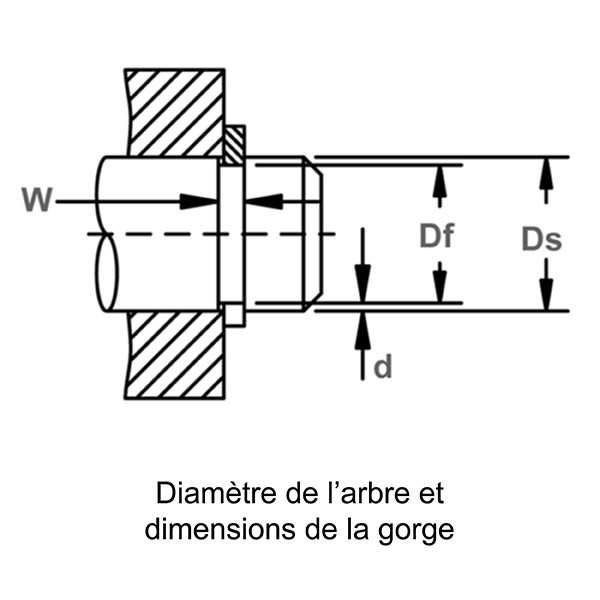

- Diamètre de l’arbre Ds 0,311 - 0,314 - pouces
- Diamètre de gorge Dg 0,291 - 0,294 - pouces
- Largeur de gorge W 0,039 - 0,042 - pouces
- Profondeur de gorge D 0,010 pouces

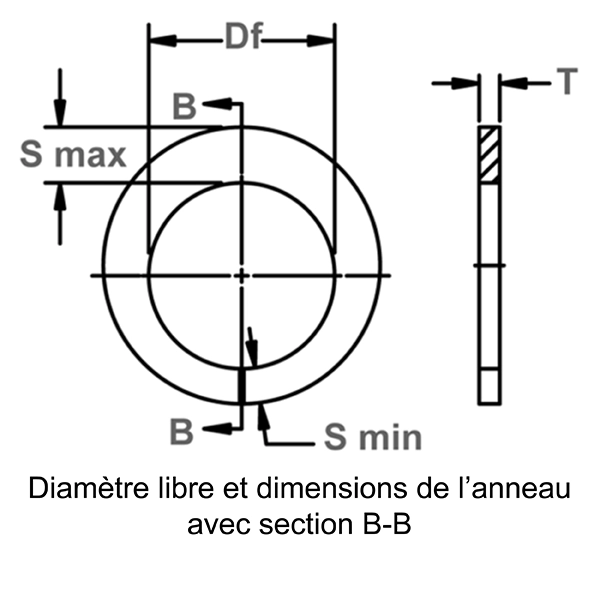

- Diamètre libre Df 0,281 - 0,287 - pouces
- Épaisseur T *** 0,033 - 0,037 - pouces
- Section maximale S Max 0,078 pouces
- Section minimale S Min 0,050 pouces
- Poids par 1 000 pièces 0,630 lb

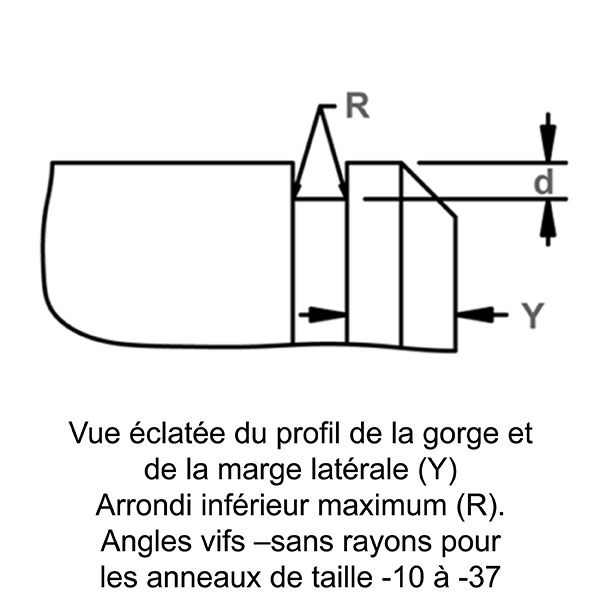

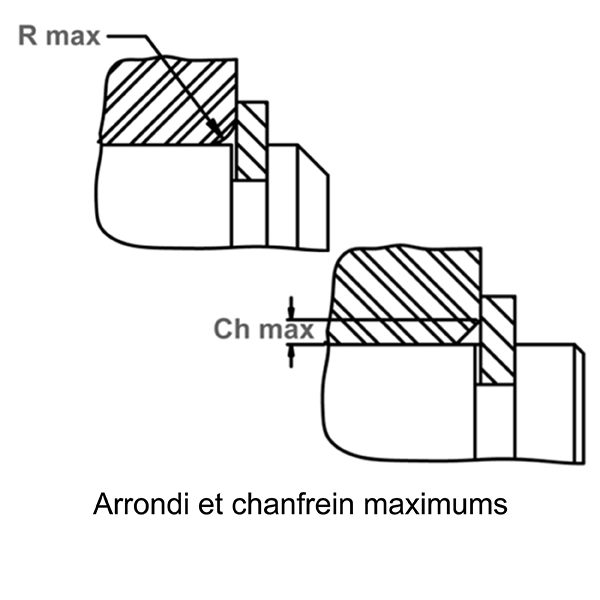

- Marge latérale Y min. pouces
- Clearance Dia. Expanded Over Shaft L1 0,478 pouces
- Diamètre de tolérance - Relâché dans la gorge L2 0,458 pouces
- Gaging Dia. Gd Max pouces
- Dureté ST 68,500 - 72,000 - HR30N
- Dureté SS 63,000 - 69,500 - HR30N
- Dureté BC 54,000 - 62,000 - HR30N
- Équivalence Waldes Truarc 5560 31
- Équivalence IRR
- Équivalence Anderton
- Équivalence Mil ou Aero
- Équivalence Din
Données de performance
- Charge de poussée (lb) - Facteur de sécurité des anneaux de 4 Pr
- Charge de poussée (lb) - Facteur de sécurité des gorges de 2 Pg 220 lb
- Limites R.P.M. RPM du matériau standard 80 000,000
Données sur les outils
- Mandrel Base Dia Dp 0,313 - 0,314 - pouces
- Mandrel Top Dia W 0,223 pouces
- Mandrel Height G 0,995 - 1,005 - pouces
- Bushing I.D. 0,316 - 0,318 - pouces
- Bushing O.D. 0,625 pouces
Product SKUs
Nos produits en stocks pourraient ne pas inclure toutes les options possibles. Si vous ne trouvez pas ce que vous cherchez ou vous avez besoin d’aide pour définir la pièce exacte, contactez-nous.
| Item SKU | Style | Material | Finish | Citation |
|---|---|---|---|---|
| SHM-31SS | External/Shaft Tamper Proof | PH 15-7 Stainless Steel | None/Self Finish | Citation |
| SHM-31ST PD | External/Shaft Tamper Proof | Carbon Steel SAE 1070-1090 | Phosphate & Oil | Citation |
| SHM-31ST Z3X | External/Shaft Tamper Proof | Carbon Steel SAE 1070-1090 | Trivalent Zinc | Citation |
| SHM-31ST ZD | External/Shaft Tamper Proof | Carbon Steel SAE 1070-1090 | Zinc Dichromate | Citation |
| SHM-31ST ZF | External/Shaft Tamper Proof | Carbon Steel SAE 1070-1090 | Zinc Flash | Citation |
Matériaux et finitions
Matériaux
- Acier au carbone (SAE 1060-1090)
- Acier inoxydable (PH15-7 Mo, PH17-7)
- Cuivre au béryllium
- Matériaux de qualité spéciale
Finitions
***For plated rings, add .002" (.05 mm) to the listed maximum thickness.
- PA - Phosphaté, Acier au carbone
- PD - Phosphaté et huilé, Acier au carbone
- PAL - Phosphaté avec vernis protecteur, Acier au carbone
- HPD - Phosphaté concentré et huilé, Acier au carbone
- ZF - Zinc brillant, Acier au carbone
- ZDL - Bichromate de zinc avec vernis protecteur, Acier au carbone
- HZDL - Bichromate de zinc lourd avec vernis protecteur, Acier au carbone
- Z3X - Chromate trivalent sur zinc, Acier au carbone
- ZFF - Zingage flash, Acier au carbone
- CF - Cuivrage flash, Acier au carbone
- ZD - Zinc Dichromate, Acier au carbone
Documentation
Description
Les anneaux d’arrêt SHM sont des circlips axiaux externes inviolables et font partie de la gamme d’anneaux d’arrêt à section conique de Rotor Clip. D’une fonction similaire aux anneaux SH standard, les anneaux SHM se caractérisent par une conception sans ergot qui rend tout retrait difficile une fois installé tout en maintenant une rétention axiale externe fiable dans les assemblages petits et compacts.
