Données sur les pièces
- Alésage ou arbre Housing
- Axial ou radial Axial

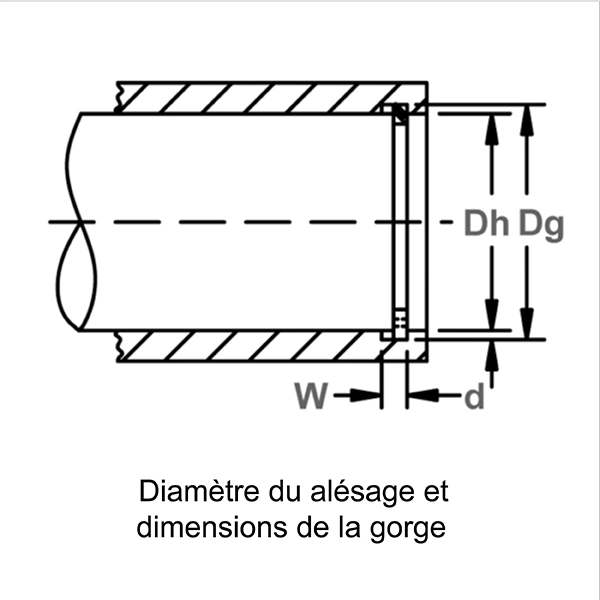

- Diamètre du alésage Dh 0,750 pouces
- Dh mm 19,000 mm
- Diamètre de gorge Dg 0,794 - 0,798 - pouces
- Largeur de gorge W 0,039 - 0,042 - pouces
- Profondeur de gorge D 0,023 pouces
- Diamètre libre Df 0,826 - 0,841 - pouces
- Épaisseur T *** 0,033 - 0,037 - pouces
- Hauteur de l’oreille H 0,137 - 0,147 - pouces
- Section maximale S Max 0,066 - 0,074 - pouces
- Section minimale S Min 0,036 - 0,044 - pouces
- Diamètre du trou R 0,060 - 0,072 - pouces
- Poids par 1 000 pièces 1,300 lb

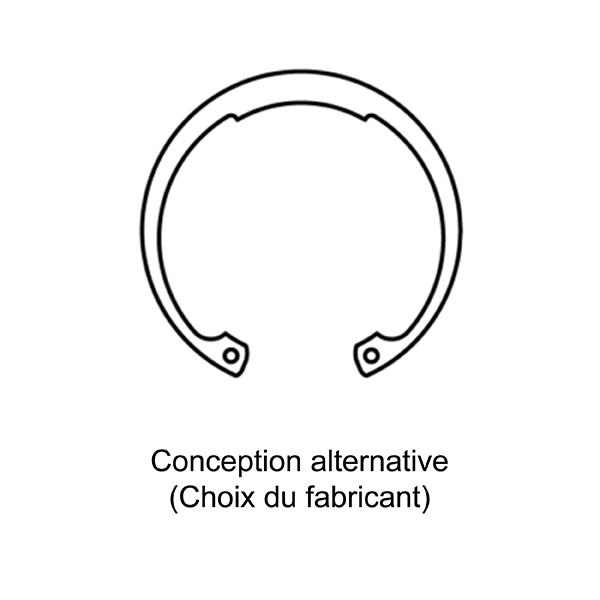

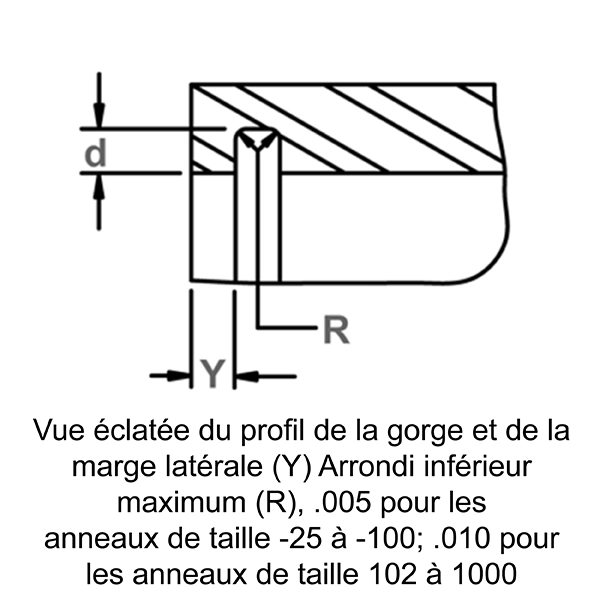

- Marge latérale Y min. pouces

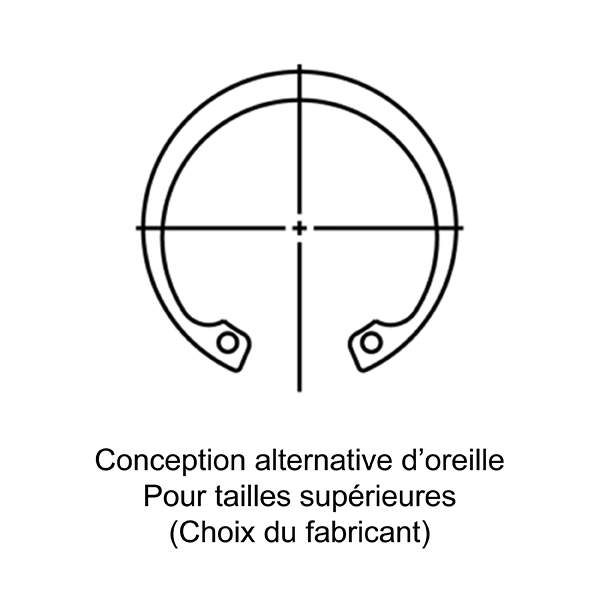

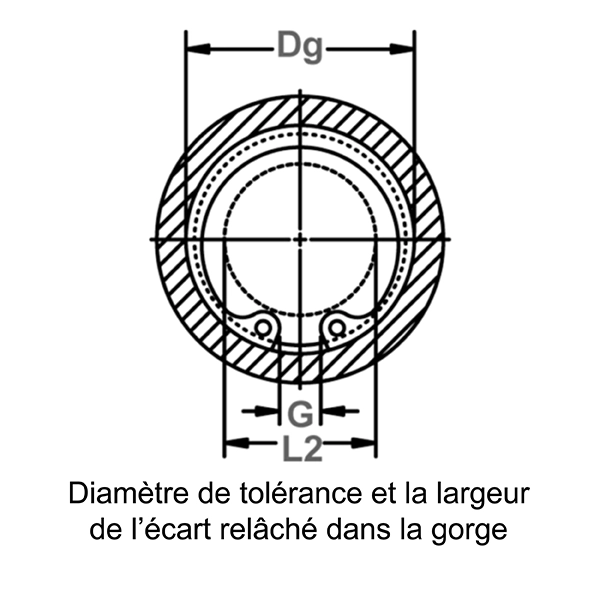

- Diamètre de tolérance - Comprimé dans le alésage L1 0,450 pouces
- Diamètre de tolérance - Relâché dans la gorge L2 0,490 pouces
- Largeur de l’espace avec anneau dans la gorge G 0,143 pouces
- Dureté ST 67,500 - 72,000 - HR30N
- Dureté SS 63,000 - 69,500 - HR30N
- Dureté BC 54,000 - 62,000 - HR30N
- Équivalence Waldes Truarc N5000 75
- Équivalence IRR 3000 X75
- Équivalence Anderton N1300 0075
- Équivalence Mil ou Aero MS16625E 75
- Équivalence Din
Données de performance
- Charge de poussée (lb) - Facteur de sécurité des anneaux de 4 Pr 3 045 lb
- Charge de poussée (lb) - Facteur de sécurité des gorges de 2 Pg 1 460 lb
Données sur les outils
- Pinces standard (droites) RPL-100
- Pinces standard 45 RPL-104
- Pinces standard 90 RPL-109
- Pinces convertibles RP-320
- Pinces convertibles 45 RP-324
- Pinces convertibles 90 RP-329
- Pinces haute résistance (droites) RPN-J1
- Pinces haute résistance 90 RPN-J11
Matériaux
- Acier au carbone (SAE 1060-1090)
- Acier inoxydable (PH15-7 Mo, PH17-7)
- Cuivre au béryllium
- Matériaux de qualité spéciale
Finitions
***Pour les anneaux plaqués, ajouter 0,05 mm (0,002 po) à l’épaisseur maximale indiquée.
- PA - Phosphaté, Acier au carbone
- PD - Phosphaté et huilé, Acier au carbone
- PAL - Phosphaté avec vernis protecteur, Acier au carbone
- HPD - Phosphaté concentré et huilé, Acier au carbone
- ZD - Zingage, Acier au carbone
- ZF - Zinc brillant, Acier au carbone
- ZDL - Bichromate de zinc avec vernis protecteur, Acier au carbone
- HZDL - Bichromate de zinc lourd avec vernis protecteur, Acier au carbone
- Z3X - Chromate trivalent sur zinc, Acier au carbone
- ZFF - Zingage flash, Acier au carbone
- CF - Cuivrage flash, Acier au carbone
Documentation
Description
Une fois installée dans la gorge d’un logement ou d’un alésage, la portion de l’anneau débordant de la gorge (également appelée « épaulement ») maintient l’élément en place.
