BE-37
Vous êtes à la recherche d’un matériau ou d’une finition spécifique ? Ayez une vision complète de nos références et demandez nous ci-dessous une offre de prix..
Spécifications
Données sur les pièces
- Alésage ou arbre Arbre
- Axial ou radial Radial
- Diamètre de l’arbre Ds 0,375 pouces
- Ds mm 9,500 mm
- Diamètre de gorge Dg 0,303 - 0,306 - pouces
- Largeur de gorge W 0,060 - 0,063 - pouces
- Profondeur de gorge D 0,036 pouces

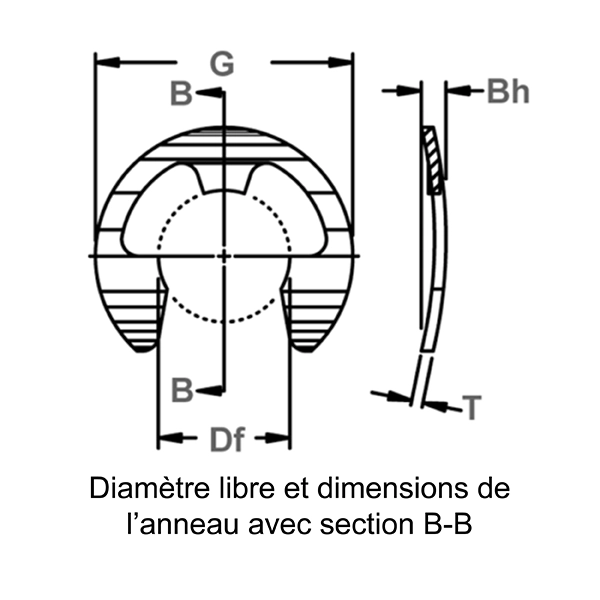

- Diamètre libre Df 0,296 - 0,302 - pouces
- Épaisseur T *** 0,033 - 0,037 - pouces
- Hauteur de l’arc Bh 0,060 - 0,076 - pouces
- Outside Diameter G 0,660 pouces

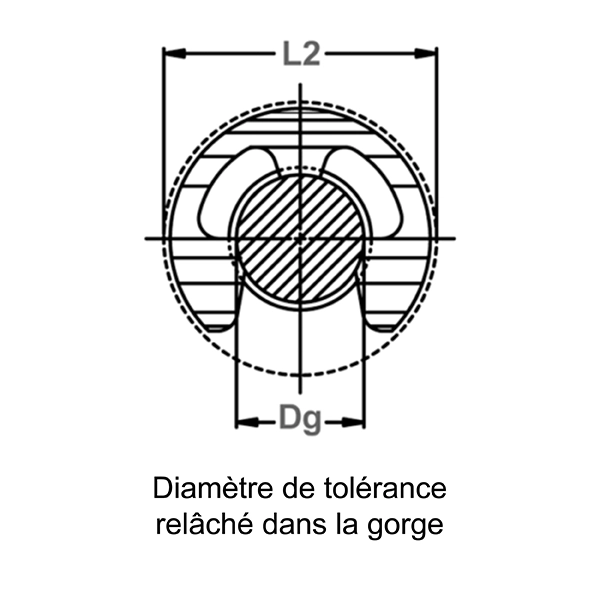

- Dia. de tolérance relâché dans la gorge L2 0,680 pouces
- Poids par 1 000 pièces 1,500 lb

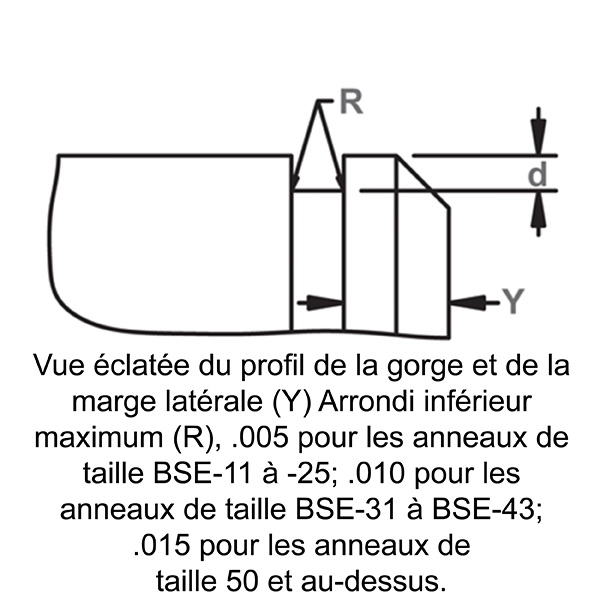

- Marge latérale Y min. 0,072 pouces

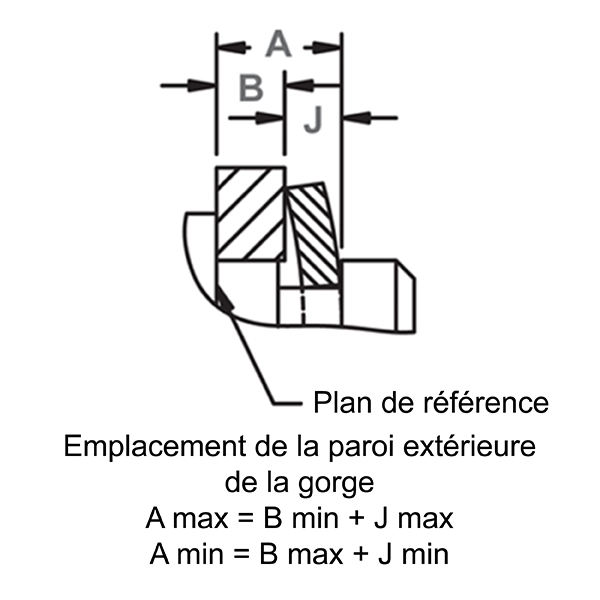

- Paroi extérieure de la gorge à la face de la pièce retenue J Max 0,055 pouces
- Paroi extérieure de la gorge à la face de la pièce retenue J Min 0,045 pouces
- Dureté ST 47,000 - 52,000 - HRC
- Dureté SS 44,000 - 51,000 - HRC
- Dureté BC 34,000 - 43,000 - HRC
- Équivalence Waldes Truarc 5131 37
- Équivalence IRR 1001 37
- Équivalence Anderton N1504 0037
- Équivalence Mil ou Aero MS16634C 37
- Équivalence Din
Données de performance
- Charge de poussée Facteur de sécurité des anneaux de 3 Pr 700 lb
- Charge de poussée (lb) - Facteur de sécurité des gorges de 2 Pg 315 lb
- Limites R.P.M. RPM du matériau standard 20 000,000
- Resilient Take-Up Of Tolerances A & B 0,010 pouces
- Force nécessaire pour aplatir les anneaux 55,000 lb
Données sur les outils
- Fourchette de pose de l’anneau du jeu longitudinal A-561
Product SKUs
Nos produits en stocks pourraient ne pas inclure toutes les options possibles. Si vous ne trouvez pas ce que vous cherchez ou vous avez besoin d’aide pour définir la pièce exacte, contactez-nous.
| Item SKU | Style | Material | Finish | Citation |
|---|---|---|---|---|
| BE-37SS | Bowed Radially Assembled External/Shaft | PH 15-7 Stainless Steel | None/Self Finish | Citation |
| BE-37SS MPS | Bowed Radially Assembled External/Shaft MS16634-4037 | PH 15-7 Stainless Steel | Military Passivation | Citation |
| BE-37ST PD | Bowed Radially Assembled External/Shaft | Carbon Steel SAE 1070-1090 | Phosphate & Oil | Citation |
| BE-37ST Z3X | Bowed Radially Assembled External/Shaft | Carbon Steel SAE 1070-1090 | Trivalent Zinc | Citation |
| BE-37ST ZD | Bowed Radially Assembled External/Shaft | Carbon Steel SAE 1070-1090 | Zinc Dichromate | Citation |
| BE-37ST ZF | Bowed Radially Assembled External/Shaft | Carbon Steel SAE 1070-1090 | Zinc Flash | Citation |
| BE-37ST MCD | Bowed Radially Assembled External/Shaft MS16634-1037 | Carbon Steel SAE 1070-1090 | Military CAD Plating | Citation |
| BE-37ST MPD | Bowed Radially Assembled External/Shaft MS16634-3037 | Carbon Steel SAE 1070-1090 | Military Phosphate and Oil | Citation |
| BE-37ST MZD | Bowed Radially Assembled External/Shaft MS16634-2037 | Carbon Steel SAE 1070-1090 | Military Zinc Dichromate | Citation |
Matériaux et finitions
Matériaux
- Acier au carbone (SAE 1060-1090)
- Acier inoxydable (PH15-7 Mo, PH17-7)
- Cuivre au béryllium
- Matériaux de qualité spéciale
Finitions
***For plated rings, add .002" (.05 mm) to the listed maximum thickness.
- PA - Phosphaté, Acier au carbone
- PD - Phosphaté et huilé, Acier au carbone
- PAL - Phosphaté avec vernis protecteur, Acier au carbone
- HPD - Phosphaté concentré et huilé, Acier au carbone
- ZF - Zinc brillant, Acier au carbone
- ZDL - Bichromate de zinc avec vernis protecteur, Acier au carbone
- HZDL - Bichromate de zinc lourd avec vernis protecteur, Acier au carbone
- Z3X - Chromate trivalent sur zinc, Acier au carbone
- ZFF - Zingage flash, Acier au carbone
- CF - Cuivrage flash, Acier au carbone
- ZD - Zinc Dichromate, Acier au carbone
Documentation
Description
Les anneaux d’arrêt BE sont des clips en E à arc extérieur assemblés radialement et font partie de la famille des anneaux d’arrêt radiaux de Rotor Clip. Conçu pour compenser les tolérances accumulées sur un arbre, l’anneau BE exerce une force ou une précharge sur les pièces retenues pour la plage spécifiée une fois enclenchée dans la gorge.
