JE-2.5
Suchen Sie nach einem bestimmten Material oder einer bestimmten Oberfläche? Vollständige Teilenummer ansehen und Angebot anfordern.
Spezifikationen
Teiledaten

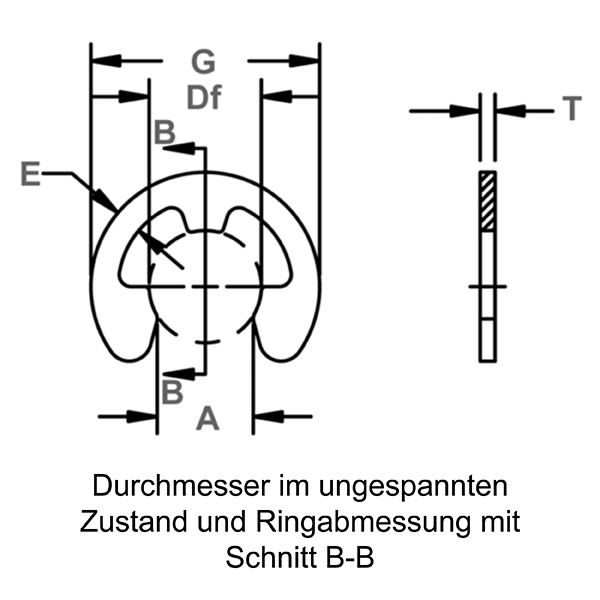

- Gehäuse oder Welle Welle
- Axial oder Radial Radial
- Ds mm 3,200 - 4,000 - mm
- Nutdurchmesser Dg 2,550 - 2,610 - mm
- Nutbreite W 0,500 - 0,550 - mm
- Freier Durchmesser Df 2,410 - 2,500 - mm
- Stärke T*** 0,370 - 0,430 - mm
- Gap A 1,900 - 2,100 - mm
- Beam Width E 0,800 mm
- Outside Diameter G 5,800 - 6,200 - mm
- Kantenabstand Y Min. 1,000 mm
- Härte ST Kohlenstoffstahl 82,500 - 87,000 - HR15N
- Härte SS Edelstahl 82,500 - 86,000 - HR15N
- Härte BC 79,000 - 82,000 - HR15N
- Identisch zu Waldes Truarc
- Identisch zu IRR
- Identisch zu Anderton
- Identisch zu Mil oder Aero
- Identisch zu-Din
Montagewerkzeuge
- Standard Applicator (Flat) A-050
- 45 Applicator A-054
- 90 Applicator A-059
- Offset Applicator A-057
- Heavy Duty Dispenser D-330
Product SKUs
Die aufgeführten Artikelnummern enthalten möglicherweise nicht alle verfügbaren Optionen. Wenn Sie nicht finden, wonach Sie suchen, oder Hilfe bei der Auswahl des richtigen Teils benötigen, kontaktieren Sie uns.
Werkstoffe und Oberflächen
Materialien
- Kohlenstoffstahl (SAE 1060-1090)
- Edelstahl (PH15-7 Mo, PH17-7)
- Berylliumkupfer
- Sonderwerkstoffe
Oberflächen
***For plated rings, add .002" (.05 mm) to the listed maximum thickness.
- PA – Phosphat, Kohlenstoffstahl
- PD – Phosphat und Öl, Kohlenstoffstahl
- PAL – Phosphat mit Versiegelung, Kohlenstoffstahl
- HPD – Schweres Phosphat und Öl, Kohlenstoffstahl
- ZF – Zink hell, Kohlenstoffstahl
- ZDL – Zinkdichromat mit Versiegelung, Kohlenstoffstahl
- HZDL – Schweres Zinkdichromat mit Versiegelung, Kohlenstoffstahl
- Z3X – Dreiwertiges Chromat über Zink, Kohlenstoffstahl
- ZFF – Zinkbeschichtung, Kohlenstoffstahl
- CF – Kupferblitz, Kohlenstoffstahl
- ZD - Zinkdichromat, Kohlenstoffstahl
Dokumentation
Beschreibung
JE-Sicherungsringe sind radial montierte Außen-Sicherungsringe nach JIS-Norm und gehören zur radialen Sicherungsringreihe von Rotor Clip. Benannt nach ihrer charakteristischen Form, die dem Buchstaben E ähnelt, verfügen diese Ringe über drei Zacken, die den Boden der Nut berühren, um eine Schulter für den effektiven radialen Halt in Baugruppen zu bieten.
