VSH-168
Suchen Sie nach einem bestimmten Material oder einer bestimmten Oberfläche? Vollständige Teilenummer ansehen und Angebot anfordern.
Spezifikationen
Teiledaten
- Gehäuse oder Welle Welle
- Axial oder Radial Axial
- Wellendurchmesser Ds 1,688 Zoll
- Ds mm 42,900 mm

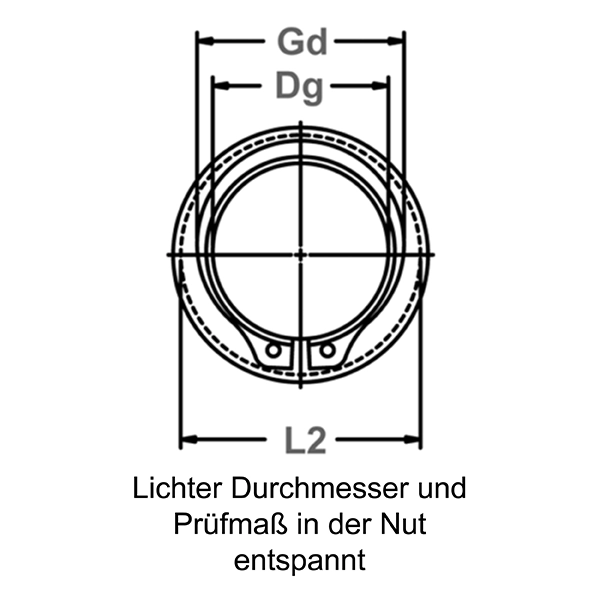

- Nutdurchmesser Dg 1,568 - 1,573 - Zoll

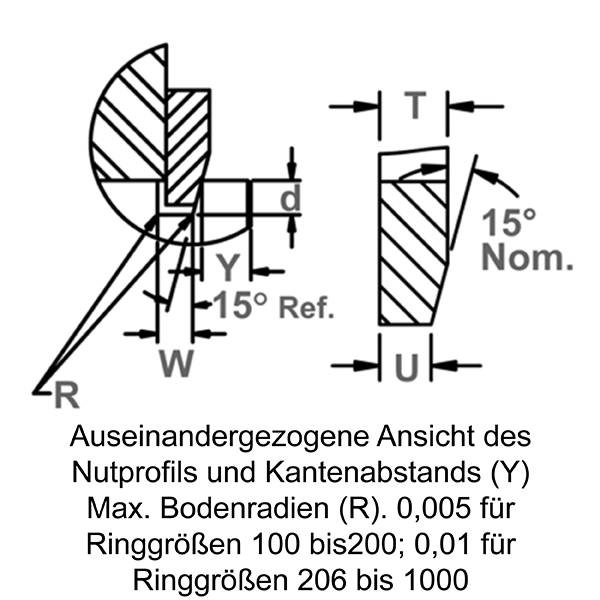

- Nutbreite W 0,052 - 0,057 - Zoll
- Nuttiefe D 0,057 Zoll
- Freier Durchmesser Df 1,540 - 1,573 - Zoll
- Stärke T*** 0,057 - 0,067 - Zoll

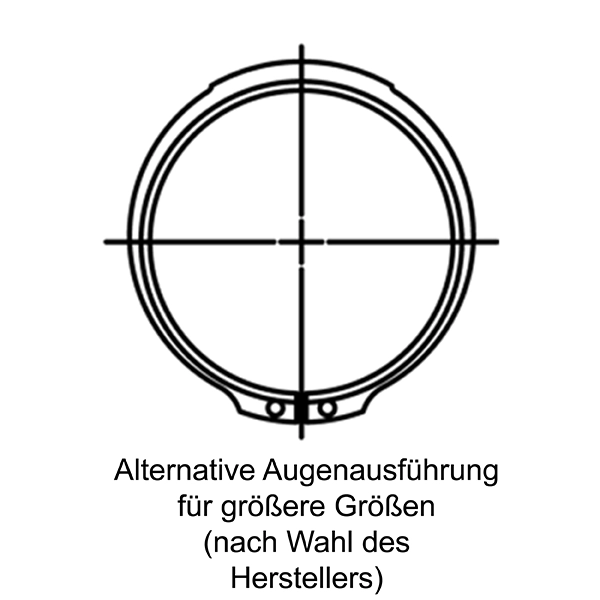

- Augenhöhe 0,231 - 0,239 - Zoll
- Maximaler Abschnitt S Max 0,178 - 0,190 - Zoll
- Mindestabschnitt S Min 0,093 - 0,105 - Zoll
- Lochdurchmesser R 0,123 - 0,140 - Zoll
- Thickness Beveled End U 0,047 - 0,049 - Zoll
- Gewicht pro 1000 Stück. 14,800 lbs.
- Kantenabstand Y Min. 0,085 Zoll
- Clearance Dia. Expanded Over Shaft L1 2,240 Zoll
- Freigabedurchm. freigegeben in Nut L2 2,200 Zoll
- Gaging Dia. Gd Max 1,912 Zoll
- Härte ST Kohlenstoffstahl 47,000 - 52,000 - HRC
- Härte SS Edelstahl 44,000 - 51,000 - HRC
- Härte BC 37,000 - 43,000 - HRC
- Identisch zu Waldes Truarc 5102 168
- Identisch zu IRR
- Identisch zu Anderton N1402 0168
- Identisch zu Mil oder Aero MS16630C 168
- Identisch zu-Din
Leistungsdaten
- Schubkraft Ld. (lbs.) Ringsicherheitsfaktor von 4 Pr 12.535 lbs.
- Schubkraft Ld. (lbs.) Nutsicherheitsfaktor von 2 Pg 3.400 lbs.
- Rigid End Play Take-Up 0,008 Zoll
Montagewerkzeuge
- Standardzange (gerade) RP-600
- 45 Standardzange RP-604
- 90 Standardzange RP-609
- Ratchet Pliers (w/o Tips) RP-28R
- Straight Ratchet Pliers Tips RP-5009R
- 45 Ratchet Pliers Tips RP-5012R
- 90 Ratchet Pliers Tips RP-5013R
- Umwandelbare Zange RP-560
- 45 umwandelbare Zange RP-564
- 90 umwandelbare Zange RP-569
- Hochleistungszange (gerade) RPN-A3
- 90 Hochleistungszange RPN-A31
Product SKUs
Die aufgeführten Artikelnummern enthalten möglicherweise nicht alle verfügbaren Optionen. Wenn Sie nicht finden, wonach Sie suchen, oder Hilfe bei der Auswahl des richtigen Teils benötigen, kontaktieren Sie uns.
| Item SKU | Style | Material | Finish | Angebot |
|---|---|---|---|---|
| VSH-168ST PD | External/Shaft Beveled | Carbon Steel SAE 1070-1090 | Phosphate & Oil | Angebot |
| VSH-168ST ZD | External/Shaft Beveled | Carbon Steel SAE 1070-1090 | Zinc Dichromate | Angebot |
| VSH-168ST MCD | External/Shaft Beveled MS16630-1168 | Carbon Steel SAE 1070-1090 | Military CAD Plating | Angebot |
| VSH-168ST MPD | External/Shaft Beveled MS16630-3168 | Carbon Steel SAE 1070-1090 | Military Phosphate and Oil | Angebot |
| VSH-168ST MZD | External/Shaft Beveled MS16630-2168 | Carbon Steel SAE 1070-1090 | Military Zinc Dichromate | Angebot |
Werkstoffe und Oberflächen
Materialien
- Kohlenstoffstahl (SAE 1060-1090)
- Edelstahl (PH15-7 Mo, PH17-7)
- Berylliumkupfer
- Sonderwerkstoffe
Oberflächen
***For plated rings, add .002" (.05 mm) to the listed maximum thickness.
- PA – Phosphat, Kohlenstoffstahl
- PD – Phosphat und Öl, Kohlenstoffstahl
- PAL – Phosphat mit Versiegelung, Kohlenstoffstahl
- HPD – Schweres Phosphat und Öl, Kohlenstoffstahl
- ZF – Zink hell, Kohlenstoffstahl
- ZDL – Zinkdichromat mit Versiegelung, Kohlenstoffstahl
- HZDL – Schweres Zinkdichromat mit Versiegelung, Kohlenstoffstahl
- Z3X – Dreiwertiges Chromat über Zink, Kohlenstoffstahl
- ZFF – Zinkbeschichtung, Kohlenstoffstahl
- CF – Kupferblitz, Kohlenstoffstahl
- ZD - Zinkdichromat, Kohlenstoffstahl
Beschreibung
VSH-Sicherungsringe sind axial montierte, außen abgewinkelte Sicherungsringe und gehören zur Rotor Clip-Sicherungsringreihe mit konischem Querschnitt. VSH-Ringe ähneln in ihrem Aussehen den Standard-SH-Ringen, besitzen jedoch eine um 15° abgewinkelte Innenkante, die sich beim Einbau in eine komplementär abgewinkelte Nut zwischen der Nut und dem gehaltenen Bauteil verkeilt. Dadurch wird das Endspiel eliminiert und eine externe axiale Sicherung gewährleistet.
