UHO-600
Suchen Sie nach einem bestimmten Material oder einer bestimmten Oberfläche? Vollständige Teilenummer ansehen und Angebot anfordern.
Spezifikationen
Teiledaten
- Gehäuse oder Welle Gehäuse
- Axial oder Radial Axial

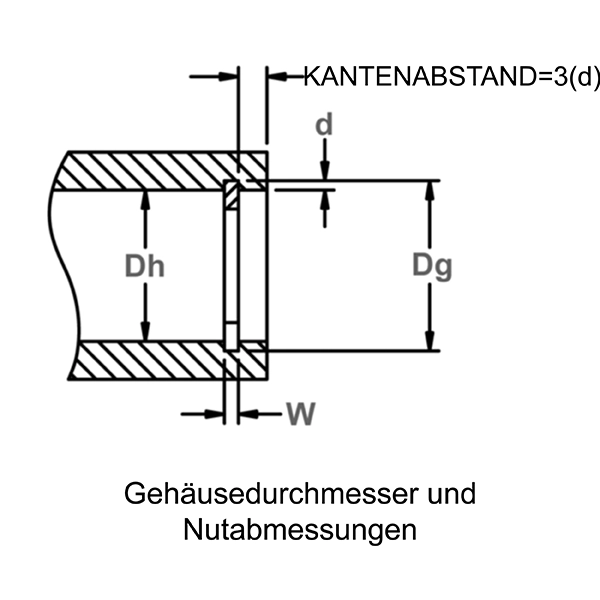

- Gehäusedurchm. Dh 6,000 Zoll
- DH mm 152,400 mm
- Nutdurchmesser Dg 6,263 - 6,277 - Zoll
- Nutbreite W 0,139 - 0,145 - Zoll
- Nuttiefe D 0,135 Zoll
- Freier Durchmesser Df 6,380 - 6,500 - Zoll

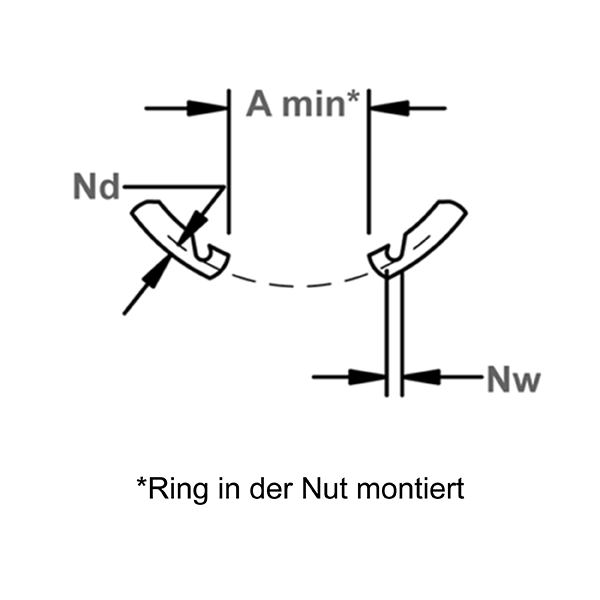

- Gap A 1,000 Zoll
- Radiale Breite S 0,307 - 0,317 - Zoll
- Dickte T 0,123 - 0,127 - Zoll
- Notch Depth Nd 0,126 - 0,156 - Zoll
- Notch Width Nw 0,156 Zoll
- Härte ST Kohlenstoffstahl 45,000 - 52,000 - HRC
Leistungsdaten
- Allowable Static Thrust Load 41.220,000 lbs.
Product SKUs
Die aufgeführten Artikelnummern enthalten möglicherweise nicht alle verfügbaren Optionen. Wenn Sie nicht finden, wonach Sie suchen, oder Hilfe bei der Auswahl des richtigen Teils benötigen, kontaktieren Sie uns.
| Item SKU | Style | Material | Finish | Angebot |
|---|---|---|---|---|
| UHO-600ST PD | Internal/Housing Constant Section | Carbon Steel SAE 1070-1090 | Phosphate & Oil | Angebot |
Werkstoffe und Oberflächen
Materialien
- Kohlenstoffstahl (SAE 1060-1090)
Oberflächen
***For plated rings, add .002" (.05 mm) to the listed maximum thickness.
- PA – Phosphat, Kohlenstoffstahl
- PD – Phosphat und Öl, Kohlenstoffstahl
- PAL – Phosphat mit Versiegelung, Kohlenstoffstahl
- HPD – Schweres Phosphat und Öl, Kohlenstoffstahl
- ZD – Verzinkung, Kohlenstoffstahl
- ZF – Zink hell, Kohlenstoffstahl
- ZDL – Zinkdichromat mit Versiegelung, Kohlenstoffstahl
- HZDL – Schweres Zinkdichromat mit Versiegelung, Kohlenstoffstahl
- Z3X – Dreiwertiges Chromat über Zink, Kohlenstoffstahl
- ZFF – Zinkbeschichtung, Kohlenstoffstahl
- CF – Kupferblitz, Kohlenstoffstahl
- OIL - Öl auf Stahl, Kohlenstoffstahl
Dokumentation
Beschreibung
UHO-Sicherungsringe sind Innensprengringe mit Kerbe und gehören zur Rotor Clip-Sicherungsringfamilie mit konstantem Querschnitt. Nach dem Einbau in die Nut eines Gehäuses/einer Bohrung bildet der aus der Nut herausragende Teil des Rings eine Schulter, die eine Baugruppe an Ort und Stelle hält, um den inneren axialen Halt zu gewährleisten.
