SHR-125
Suchen Sie nach einem bestimmten Material oder einer bestimmten Oberfläche? Vollständige Teilenummer ansehen und Angebot anfordern.
Spezifikationen
Teiledaten
- Gehäuse oder Welle Welle
- Axial oder Radial Axial
- Wellendurchmesser Ds 1,250 Zoll
- Ds mm 31,700 mm

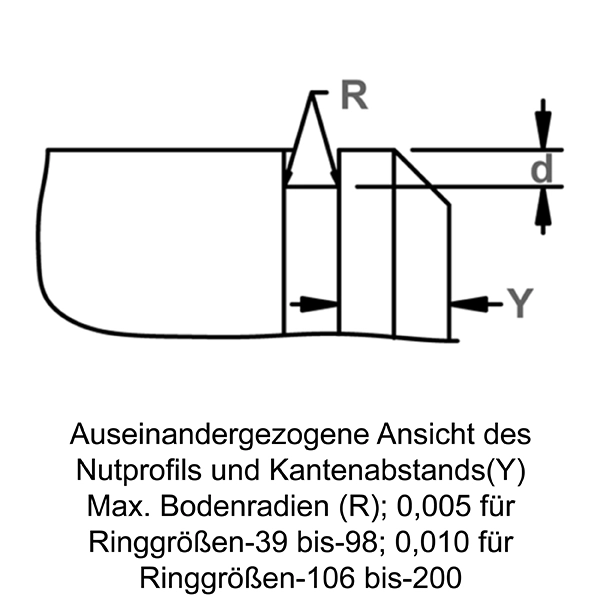

- Nutdurchmesser Dg 1,170 - 1,176 - Zoll
- Nutbreite W 0,103 - 0,108 - Zoll
- Nuttiefe D 0,038 Zoll

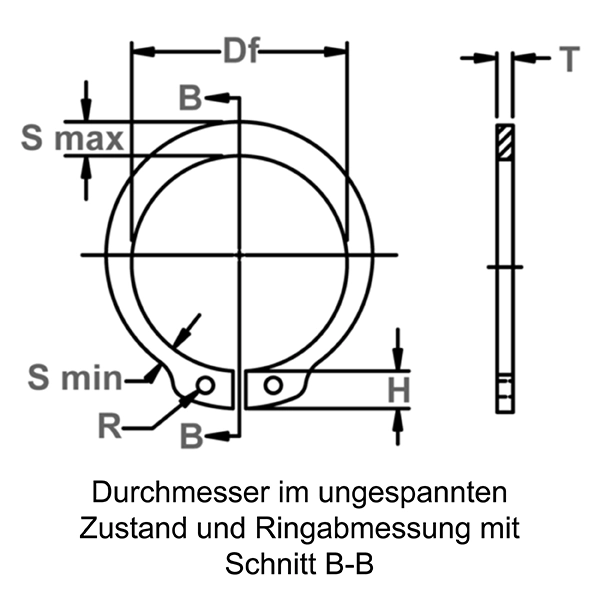

- Freier Durchmesser Df 1,135 - 1,160 - Zoll
- Stärke T*** 0,090 - 0,096 - Zoll
- Augenhöhe 0,215 - 0,225 - Zoll
- Maximaler Abschnitt S Max 0,178 - 0,192 - Zoll
- Mindestabschnitt S Min 0,096 - 0,110 - Zoll
- Lochdurchmesser R 0,093 - 0,093 - Zoll
- Gewicht pro 1000 Stück. 14,900 lbs.
- Kantenabstand Y Min. Zoll

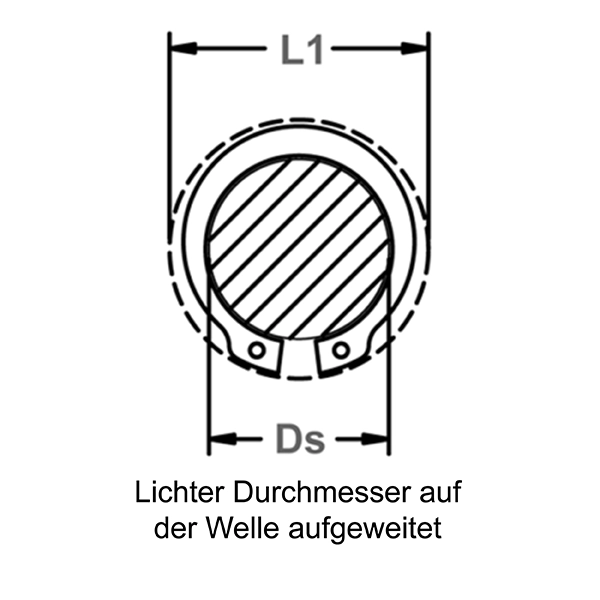

- Clearance Dia. Expanded Over Shaft L1 1,700 Zoll
- Freigabedurchm. freigegeben in Nut L2 1,630 Zoll
- Gaging Dia. Gd Max Zoll
- Härte ST Kohlenstoffstahl 47,000 - 52,000 - HRC
- Härte SS Edelstahl 44,000 - 51,000 - HRC
- Härte BC 34,000 - 43,000 - HRC
- Identisch zu Waldes Truarc 5160 125
- Identisch zu IRR 7200 125
- Identisch zu Anderton N1460 0125
- Identisch zu Mil oder Aero MS3217C 125
- Identisch zu-Din
Leistungsdaten
- Schubkraft Ld. (lbs.) Ringsicherheitsfaktor von 4 Pr 17.763 lbs.
- Schubkraft Ld. (lbs.) Nutsicherheitsfaktor von 2 Pg 6.500 lbs.
- U/min begrenzen U/min des Standardmaterials 23.000,000
Montagewerkzeuge
- Ratchet Pliers (w/o Tips) RP-28R
- Straight Ratchet Pliers Tips RP-5021R
- 45 Ratchet Pliers Tips RP-5023R
- 90 Ratchet Pliers Tips RP-5024R
Product SKUs
Die aufgeführten Artikelnummern enthalten möglicherweise nicht alle verfügbaren Optionen. Wenn Sie nicht finden, wonach Sie suchen, oder Hilfe bei der Auswahl des richtigen Teils benötigen, kontaktieren Sie uns.
| Item SKU | Style | Material | Finish | Angebot |
|---|---|---|---|---|
| SHR-125SS | External/Shaft Reinforced | PH 15-7 Stainless Steel | None/Self Finish | Angebot |
| SHR-125SS MPS | External/Shaft Reinforced MS3217-4125 | PH 15-7 Stainless Steel | Military Passivation | Angebot |
| SHR-125ST HPD | External/Shaft Reinforced | Carbon Steel SAE 1070-1090 | Heavy Phosphate and Oil | Angebot |
| SHR-125ST PD | External/Shaft Reinforced | Carbon Steel SAE 1070-1090 | Phosphate & Oil | Angebot |
| SHR-125ST Z3X | External/Shaft Reinforced | Carbon Steel SAE 1070-1090 | Trivalent Zinc | Angebot |
| SHR-125ST ZD | External/Shaft Reinforced | Carbon Steel SAE 1070-1090 | Zinc Dichromate | Angebot |
| SHR-125ST ZF | External/Shaft Reinforced | Carbon Steel SAE 1070-1090 | Zinc Flash | Angebot |
| SHR-125ST MCD | External/Shaft Reinforced MS3217-1125 | Carbon Steel SAE 1070-1090 | Military CAD Plating | Angebot |
| SHR-125ST MPD | External/Shaft Reinforced MS3217-3125 | Carbon Steel SAE 1070-1090 | Military Phosphate and Oil | Angebot |
| SHR-125ST MZD | External/Shaft Reinforced MS3217-2125 | Carbon Steel SAE 1070-1090 | Military Zinc Dichromate | Angebot |
Werkstoffe und Oberflächen
Materialien
- Kohlenstoffstahl (SAE 1060-1090)
- Edelstahl (PH15-7 Mo, PH17-7)
- Berylliumkupfer
- Sonderwerkstoffe
Oberflächen
***For plated rings, add .002" (.05 mm) to the listed maximum thickness.
- PA – Phosphat, Kohlenstoffstahl
- PD – Phosphat und Öl, Kohlenstoffstahl
- PAL – Phosphat mit Versiegelung, Kohlenstoffstahl
- HPD – Schweres Phosphat und Öl, Kohlenstoffstahl
- ZD – Verzinkung, Kohlenstoffstahl
- ZF – Zink hell, Kohlenstoffstahl
- ZDL – Zinkdichromat mit Versiegelung, Kohlenstoffstahl
- HZDL – Schweres Zinkdichromat mit Versiegelung, Kohlenstoffstahl
- Z3X – Dreiwertiges Chromat über Zink, Kohlenstoffstahl
- ZFF – Zinkbeschichtung, Kohlenstoffstahl
- CF – Kupferblitz, Kohlenstoffstahl
Beschreibung
SHR-Sicherungsringe sind verstärkte axiale Außensicherungsringe und gehören zur Rotor Clip-Sicherungsringreihe mit konischem Querschnitt. Als extra dicke Version eines Standard-SH-Rings bieten SHR-Ringe eine höhere Festigkeit und halten höheren Axiallasten stand, wodurch sie einen sicheren äußeren axialen Halt auf Wellen gewährleisten.
