Teiledaten
- Gehäuse oder Welle Shaft
- Axial oder Radial Axial
- Wellendurchmesser Ds 2,750 Zoll
- Ds mm 69,800 mm

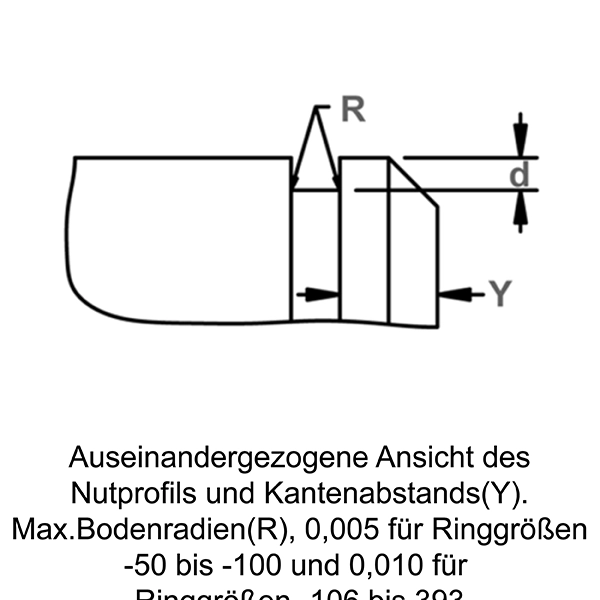

- Nutdurchmesser Dg 2,596 - 2,608 - Zoll
- Nutbreite W 0,103 - 0,108 - Zoll
- Nuttiefe D 0,074 Zoll
- Freier Durchmesser Df 2,513 - 2,563 - Zoll
- Stärke T*** 0,090 - 0,096 - Zoll
- Augenhöhe 0,273 - 0,287 - Zoll
- Maximaler Abschnitt S Max 0,273 - 0,287 - Zoll
- Mindestabschnitt S Min 0,133 - 0,147 - Zoll
- Lochdurchmesser R 0,118 - 0,135 - Zoll
- Gewicht pro 1000 Stück. 57,900 lbs.
- Kantenabstand Y Min. Zoll
- Clearance Dia. Expanded Over Shaft L1 3,340 Zoll
- Freigabedurchm. freigegeben in Nut L2 3,200 Zoll
- Gaging Dia. Gd Max Zoll
- Härte ST Kohlenstoffstahl 47,000 - 52,000 - HRC
- Härte SS Edelstahl 44,000 - 51,000 - HRC
- Härte BC 37,000 - 43,000 - HRC
- Identisch zu Waldes Truarc 5108 275
- Identisch zu IRR 4100 275
- Identisch zu Anderton N1408 0275
- Identisch zu Mil oder Aero MS16626C 275
- Identisch zu-Din
Leistungsdaten
- Schubkraft Ld. (lbs.) Ringsicherheitsfaktor von 4 Pr 20.402 lbs.
- Schubkraft Ld. (lbs.) Nutsicherheitsfaktor von 2 Pg 7.200 lbs.
- U/min begrenzen U/min des Standardmaterials 7.600,000
Montagewerkzeuge
- Standardzange (gerade) RP-600
- 45 Standardzange RP-604
- 90 Standardzange RP-609
- Ratchet Pliers (w/o Tips) RP-28R
- Straight Ratchet Pliers Tips RP-5009R
- 45 Ratchet Pliers Tips RP-5012R
- 90 Ratchet Pliers Tips RP-5013R
- Hochleistungszange (gerade) RPN-A3
- 90 Hochleistungszange RPN-A31
Materialien
- Kohlenstoffstahl (SAE 1060-1090)
- Edelstahl (PH15-7 Mo, PH17-7)
- Berylliumkupfer
- Sonderwerkstoffe
Oberflächen
***Bei beschichteten Ringen addieren Sie 0,05mm (0,005’’) zur angegebenen maximalen Dicke hinzu.
- PA – Phosphat, Kohlenstoffstahl
- PD – Phosphat und Öl, Kohlenstoffstahl
- PAL – Phosphat mit Versiegelung, Kohlenstoffstahl
- HPD – Schweres Phosphat und Öl, Kohlenstoffstahl
- ZD – Verzinkung, Kohlenstoffstahl
- ZF – Zink hell, Kohlenstoffstahl
- ZDL – Zinkdichromat mit Versiegelung, Kohlenstoffstahl
- HZDL – Schweres Zinkdichromat mit Versiegelung, Kohlenstoffstahl
- Z3X – Dreiwertiges Chromat über Zink, Kohlenstoffstahl
- ZFF – Zinkbeschichtung, Kohlenstoffstahl
- CF – Kupferblitz, Kohlenstoffstahl
Beschreibung

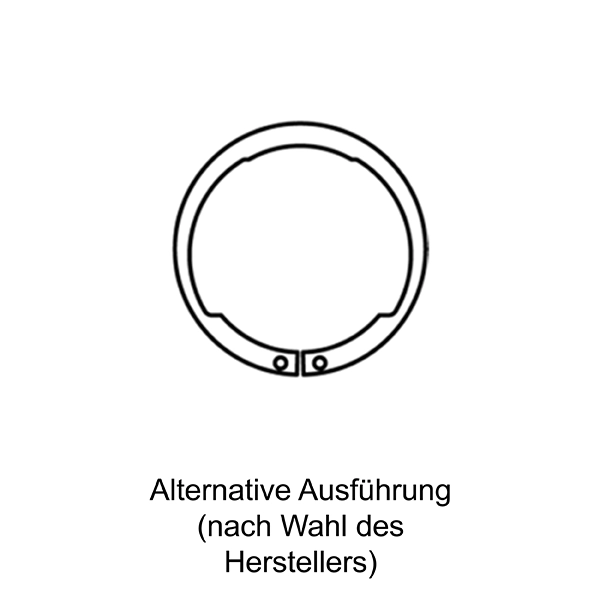

Im Vergleich zum SH-Ring, ragen die Augen dieses Rings nicht soweit über den Wellenumfang und bieten daher mehr Spielraum.
