MCM-34
Suchen Sie nach einem bestimmten Material oder einer bestimmten Oberfläche? Vollständige Teilenummer ansehen und Angebot anfordern.
Spezifikationen
Teiledaten
- Gehäuse oder Welle Welle
- Axial oder Radial Axial

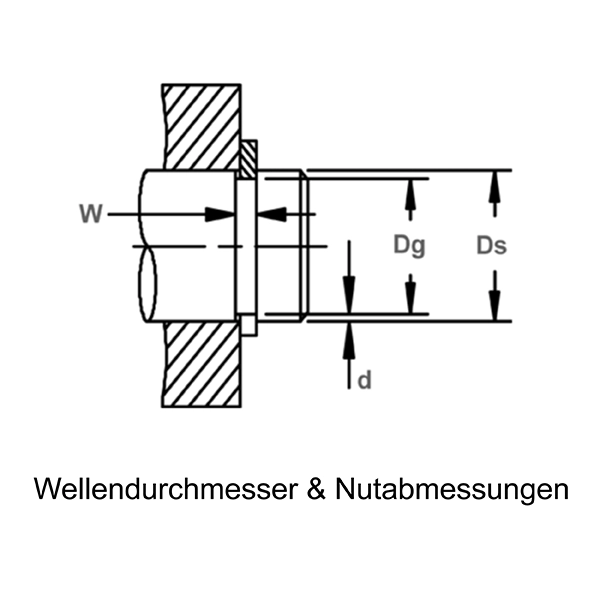

- Wellendurchmesser Ds 34,000 mm
- Nutdurchmesser Dg 32,680 - 32,880 - mm
- Nutbreite W 1,220 - 1,320 - mm

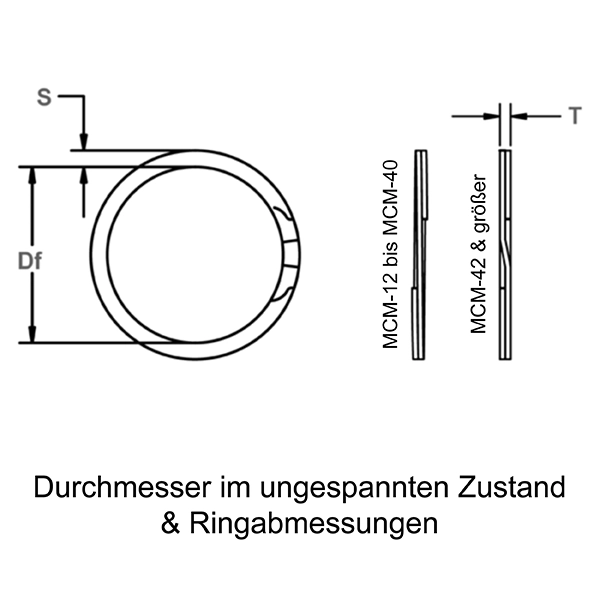

- Freier Durchmesser Df 32,050 - 32,430 - mm
- Radiale Breite S 2,300 - 2,500 - mm
- Dickte T 1,100 - 1,100 - mm
- Identisch zu Mil oder Aero
Leistungsdaten
- Axiallast Ringsicherheitsfaktor von 3 Pr 37.265 N
- Axiallast Nutsicherheitsfaktor von 2 Pg 15.494 N
Product SKUs
Die aufgeführten Artikelnummern enthalten möglicherweise nicht alle verfügbaren Optionen. Wenn Sie nicht finden, wonach Sie suchen, oder Hilfe bei der Auswahl des richtigen Teils benötigen, kontaktieren Sie uns.
| Item SKU | Style | Material | Finish | Angebot |
|---|---|---|---|---|
| MCM-34SJ | Metric Spiral External/Shaft Medium Duty | 302 Stainless | None/Self Finish | Angebot |
| MCM-34ST OIL | Metric Spiral External/Shaft Medium Duty | Carbon Steel SAE 1070-1090 | Oil | Angebot |
| MCM-34SU | Metric Spiral External/Shaft Medium Duty | 316 Stainless | None/Self Finish | Angebot |
Werkstoffe und Oberflächen
Materialien
- Kohlenstoffstahl (SAE 1060-1090)
- Sonderwerkstoffe
- Edelstahl AISI 302
- Edelstahl AISI 316
Oberflächen
***For plated rings, add .002" (.05 mm) to the listed maximum thickness.
- OIL - Öl auf Stahl, Kohlenstoffstahl
Dokumentation
Beschreibung
MCM-Sicherungsringe sind externe metrische Spiralringe für mittlere Beanspruchung und gehören zur Spiral-Sicherungsringfamilie von Rotor Clip. Diese zweilagigen Ringe bieten einen 360°-Nutkontakt und sind für die externe axiale Retention bei Anwendungen mit mittleren Axiallasten ausgelegt.
