MCA-185
Suchen Sie nach einem bestimmten Material oder einer bestimmten Oberfläche? Vollständige Teilenummer ansehen und Angebot anfordern.
Spezifikationen
Teiledaten
- Gehäuse oder Welle Welle
- Axial oder Radial Axial
- Wellendurchmesser Ds 185,000 mm
- Nutdurchmesser Dg 180,000 - 180,400 - mm
- Nutbreite W 2,400 - 2,550 - mm

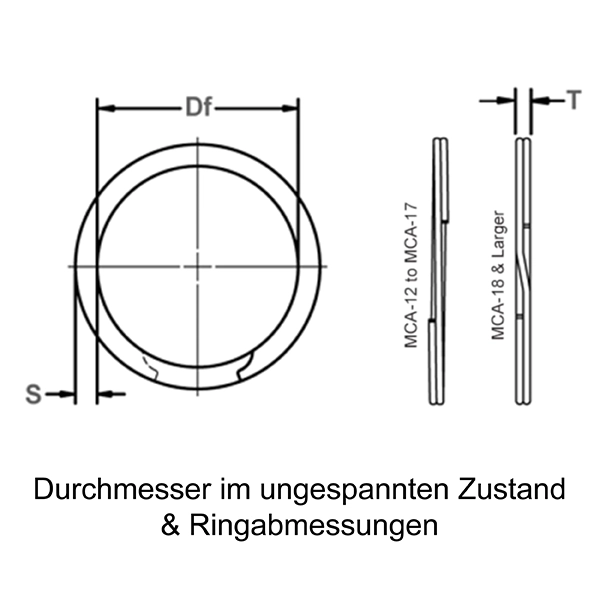

- Freier Durchmesser Df 177,180 - 178,700 - mm
- Radiale Breite S 7,700 - 8,000 - mm
- Dickte T 2,100 - 2,300 - mm
- Identisch zu Mil oder Aero
Leistungsdaten
- Axiallast Ringsicherheitsfaktor von 3 Pr 366.650,000 N
- Axiallast Nutsicherheitsfaktor von 2 Pg 216.240,000 N
- U/min begrenzen U/min des Standardmaterials 631,000
Product SKUs
Die aufgeführten Artikelnummern enthalten möglicherweise nicht alle verfügbaren Optionen. Wenn Sie nicht finden, wonach Sie suchen, oder Hilfe bei der Auswahl des richtigen Teils benötigen, kontaktieren Sie uns.
| Item SKU | Style | Material | Finish | Angebot |
|---|---|---|---|---|
| MCA-185SJ | Metric Spiral Aerospace External/Shaft | 302 Stainless | None/Self Finish | Angebot |
| MCA-185SJ SPA ND MP3 | Metric Spiral Aerospace External/Shaft MA4016-185 | 302 Stainless | NADCAP Certified Finishing Process Passivation | Angebot |
| MCA-185ST OIL | Metric Spiral Aerospace External/Shaft | Carbon Steel SAE 1070-1090 | Oil | Angebot |
| MCA-185SU | Metric Spiral Aerospace External/Shaft | 316 Stainless | None/Self Finish | Angebot |
Werkstoffe und Oberflächen
Materialien
- Kohlenstoffstahl (SAE 1060-1090)
- Sonderwerkstoffe
- Edelstahl AISI 302
- Edelstahl AISI 316
Oberflächen
***For plated rings, add .002" (.05 mm) to the listed maximum thickness.
- OIL - Öl auf Stahl, Kohlenstoffstahl
Dokumentation
Beschreibung
MCA-Sicherungsringe sind externe metrische Spiralringe für die Luft- und Raumfahrt und gehören zur Spiral-Sicherungsringfamilie von Rotor Clip. Diese Ringe haben Abmessungen, die der metrischen Luft- und Raumfahrtspezifikation MA 4016 entsprechen.
