E-25
Suchen Sie nach einem bestimmten Material oder einer bestimmten Oberfläche? Vollständige Teilenummer ansehen und Angebot anfordern.
Spezifikationen
Teiledaten
- Gehäuse oder Welle Welle
- Axial oder Radial Radial
- Wellendurchmesser Ds 0,250 Zoll
- Ds mm 6,300 mm
- Nutdurchmesser Dg 0,210 - 0,213 - Zoll
- Nutbreite W 0,031 - 0,034 - Zoll
- Nuttiefe D 0,020 Zoll

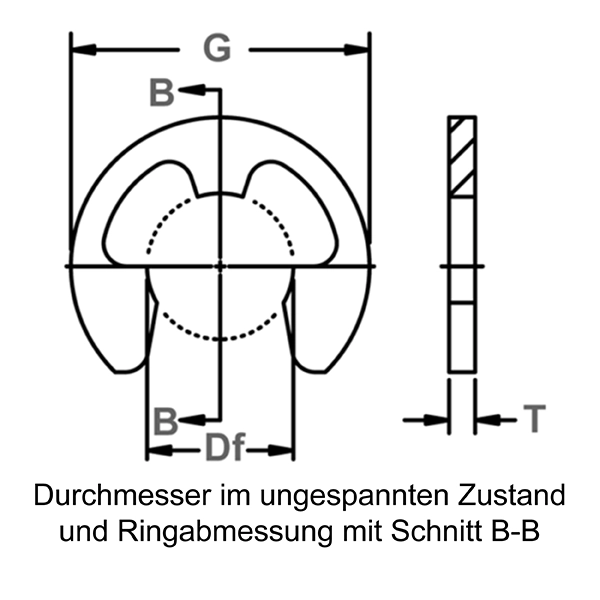

- Freier Durchmesser Df 0,204 - 0,208 - Zoll
- Stärke T*** 0,023 - 0,027 - Zoll
- Outside Diameter G 0,527 Zoll
- Abstand Durchm. In Nut L2 installiert 0,540 Zoll
- Gewicht pro 1000 Stück. 0,760 lbs.
- Kantenabstand Y Min. Zoll
- Härte ST Kohlenstoffstahl 66,500 - 71,000 - HR30N
- Härte SS Edelstahl 63,000 - 69,500 - HR30N
- Härte BC 56,500 - 62,000 - HR30N
- Identisch zu Waldes Truarc 5133 25
- Identisch zu IRR 1000 25
- Identisch zu Anderton N1500 0025
- Identisch zu Mil oder Aero MS16633D 25
- Identisch zu-Din
Leistungsdaten
- Axiallast Ringsicherheitsfaktor von 3 Pr 259 lbs.
- Axiallast Nutsicherheitsfaktor von 2 Pg 115 lbs.
- U/min begrenzen U/min des Standardmaterials 25.000,000
Montagewerkzeuge
- Standard Applicator (Flat) A-150
- 45 Applicator A-154
- 90 Applicator A-159
- Offset Applicator A-157
- Heavy Duty Dispenser D-270
- Spring Rail Dispenser SD-270
Product SKUs
Die aufgeführten Artikelnummern enthalten möglicherweise nicht alle verfügbaren Optionen. Wenn Sie nicht finden, wonach Sie suchen, oder Hilfe bei der Auswahl des richtigen Teils benötigen, kontaktieren Sie uns.
| Item SKU | Style | Material | Finish | Angebot |
|---|---|---|---|---|
| E-25BC | Radially Assembled External/Shaft | Beryllium Copper Alloy 25 | None/Self Finish | Angebot |
| E-25BC MTM | Radially Assembled External/Shaft MS16633-5025 | Beryllium Copper Alloy 25 | Military None/Self Finish | Angebot |
| E-25SS | Radially Assembled External/Shaft | PH 15-7 Stainless Steel | None/Self Finish | Angebot |
| E-25SS MPS | Radially Assembled External/Shaft MS16633-4025 | PH 15-7 Stainless Steel | Military Passivation | Angebot |
| E-25ST HPD | Radially Assembled External/Shaft | Carbon Steel SAE 1070-1090 | Heavy Phosphate and Oil | Angebot |
| E-25ST PD | Radially Assembled External/Shaft | Carbon Steel SAE 1070-1090 | Phosphate & Oil | Angebot |
| E-25ST Z3X | Radially Assembled External/Shaft | Carbon Steel SAE 1070-1090 | Trivalent Zinc | Angebot |
| E-25ST ZD | Radially Assembled External/Shaft | Carbon Steel SAE 1070-1090 | Zinc Dichromate | Angebot |
| E-25ST ZF | Radially Assembled External/Shaft | Carbon Steel SAE 1070-1090 | Zinc Flash | Angebot |
| E-25ST MCD | Radially Assembled External/Shaft MS16633-1025 | Carbon Steel SAE 1070-1090 | Military CAD Plating | Angebot |
| E-25ST MPD | Radially Assembled External/Shaft MS16633-3025 | Carbon Steel SAE 1070-1090 | Military Phosphate and Oil | Angebot |
| E-25ST MZD | Radially Assembled External/Shaft MS16633-2025 | Carbon Steel SAE 1070-1090 | Military Zinc Dichromate | Angebot |
Werkstoffe und Oberflächen
Materialien
- Kohlenstoffstahl (SAE 1060-1090)
- Edelstahl (PH15-7 Mo, PH17-7)
- Berylliumkupfer
- Sonderwerkstoffe
Oberflächen
***For plated rings, add .002" (.05 mm) to the listed maximum thickness.
- PA – Phosphat, Kohlenstoffstahl
- PD – Phosphat und Öl, Kohlenstoffstahl
- PAL – Phosphat mit Versiegelung, Kohlenstoffstahl
- HPD – Schweres Phosphat und Öl, Kohlenstoffstahl
- ZF – Zink hell, Kohlenstoffstahl
- ZDL – Zinkdichromat mit Versiegelung, Kohlenstoffstahl
- HZDL – Schweres Zinkdichromat mit Versiegelung, Kohlenstoffstahl
- Z3X – Dreiwertiges Chromat über Zink, Kohlenstoffstahl
- ZFF – Zinkbeschichtung, Kohlenstoffstahl
- CF – Kupferblitz, Kohlenstoffstahl
- ZD - Zinkdichromat, Kohlenstoffstahl
Beschreibung
E-Sicherungsringe sind radial montierte Außensicherungsringe und gehören zur radialen Sicherungsringreihe von Rotor Clip. Diese Ringe, die aufgrund ihrer charakteristischen „E“-Form benannt wurden, verfügen über drei Zacken, die mit dem Boden der Nut in Kontakt kommen und so eine Schulter für die effektive radiale Retention in Baugruppen bilden.
