DTI-17
Suchen Sie nach einem bestimmten Material oder einer bestimmten Oberfläche? Vollständige Teilenummer ansehen und Angebot anfordern.
Spezifikationen
Teiledaten
- Gehäuse oder Welle Gehäuse
- Axial oder Radial Axial
- DH mm 17,000 - 17,100 - mm
- Nutdurchmesser Dg 17,150 - 17,230 - mm
- Nutbreite W 0,500 mm
- Stärke T*** 0,300 mm
- No. Of Prongs 8,000
- Outside Diameter O.D. 17,300 mm
- Inside Diameter I.D. 11,000 mm
- Gewicht pro 1000 Stück. 0,200 kg
- Kantenabstand Y Min. mm

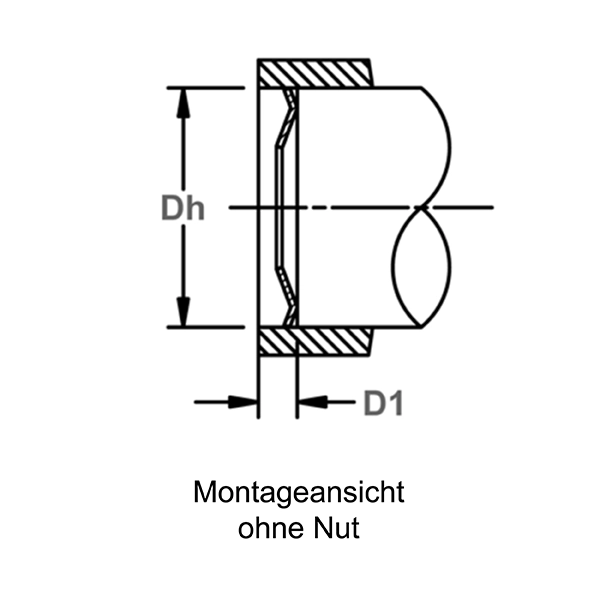

- Min. Distance Face Of Part To End Of Housing D1 3,000 mm
- Härte ST Kohlenstoffstahl 83,000 - 85,500 - HR15N
- Härte SS Edelstahl 82,500 - 86,000 - HR15N
- Hardness SG 84,000 - 87,500 - HR15N
- Identisch zu Waldes Truarc
- Identisch zu IRR
- Identisch zu Anderton M1305 0170
- Identisch zu Mil oder Aero
- Identisch zu-Din
- Interchange Seeger-Orbis ZJ 17
Leistungsdaten
- Thrust Load 650 N
Product SKUs
Die aufgeführten Artikelnummern enthalten möglicherweise nicht alle verfügbaren Optionen. Wenn Sie nicht finden, wonach Sie suchen, oder Hilfe bei der Auswahl des richtigen Teils benötigen, kontaktieren Sie uns.
| Item SKU | Style | Material | Finish | Angebot |
|---|---|---|---|---|
| DTI-17SS | Metric Internal/Housing Push On | PH 15-7 Stainless Steel | None/Self Finish | Angebot |
| DTI-17ST PD | Metric Internal/Housing Push On | Carbon Steel SAE 1070-1090 | Phosphate & Oil | Angebot |
| DTI-17ST Z3X | Metric Internal/Housing Push On | Carbon Steel SAE 1070-1090 | Trivalent Zinc | Angebot |
Werkstoffe und Oberflächen
Materialien
- Kohlenstoffstahl (SAE 1060-1090)
- Edelstahl (PH15-7 Mo, PH17-7)
- Berylliumkupfer
- Sonderwerkstoffe
- Edelstahl DIN 1.4122
- Phosphorbronze
Oberflächen
***For plated rings, add .002" (.05 mm) to the listed maximum thickness.
- PA – Phosphat, Kohlenstoffstahl
- PD – Phosphat und Öl, Kohlenstoffstahl
- PAL – Phosphat mit Versiegelung, Kohlenstoffstahl
- HPD – Schweres Phosphat und Öl, Kohlenstoffstahl
- ZF – Zink hell, Kohlenstoffstahl
- ZDL – Zinkdichromat mit Versiegelung, Kohlenstoffstahl
- HZDL – Schweres Zinkdichromat mit Versiegelung, Kohlenstoffstahl
- Z3X – Dreiwertiges Chromat über Zink, Kohlenstoffstahl
- ZFF – Zinkbeschichtung, Kohlenstoffstahl
- CF – Kupferblitz, Kohlenstoffstahl
- ZD - Zinkdichromat, Kohlenstoffstahl
Dokumentation
Beschreibung
Bei den DTI-Sicherungsringen handelt es sich um interne selbstsichernde metrische Sicherungsringe zum Aufstecken. Hierbei handelt es sich um die Innenversion des TX mit einem gebogenen Innenrand und einer Reihe von nach außen ragenden Zacken, die beim Einbau des Sicherungsrings in das Gehäuse eingreifen und für eine innere axiale Sicherung sorgen.
