DST-16
Suchen Sie nach einem bestimmten Material oder einer bestimmten Oberfläche? Vollständige Teilenummer ansehen und Angebot anfordern.
Spezifikationen
Teiledaten
- Gehäuse oder Welle Welle
- Axial oder Radial Axial
- Ds mm 16,000 mm
- Nutdurchmesser Dg 15,090 - 15,200 - mm
- Nutbreite W 1,100 mm
- Nuttiefe D 0,400 mm

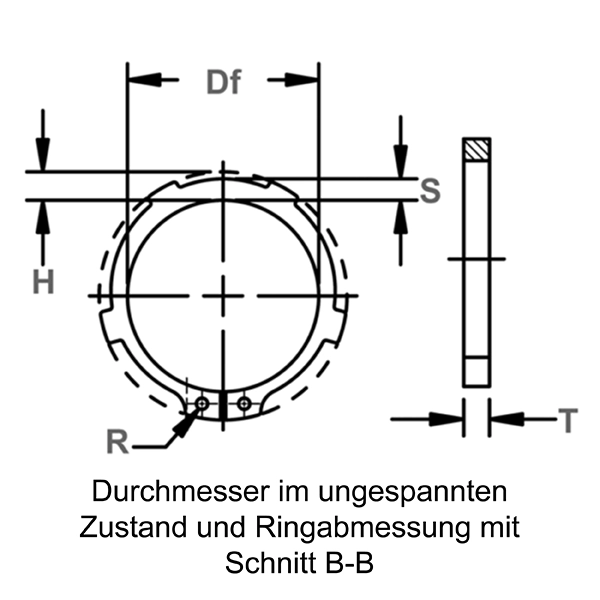

- Freier Durchmesser Df 14,340 - 14,800 - mm
- Stärke T*** 0,940 - 1,000 - mm
- Augenhöhe 3,500 mm
- Lochdurchmesser R 1,700 mm
- Large Sect. S 2,300 mm
- Gewicht pro 1000 Stück. 0,800 kg
- Kantenabstand Y Min. 1,200 mm

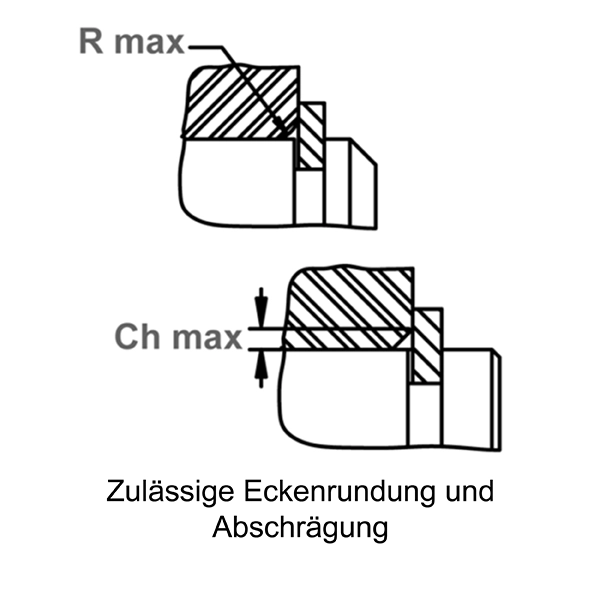

- Allowable Radius / Chamfer R/Ch Max, 1,000 mm
- Härte ST Kohlenstoffstahl 66,000 - 72,000 - HR30N
- Hardness SG 66,000 - 72,000 - HR30N
- Identisch zu Waldes Truarc
- Identisch zu IRR
- Identisch zu Anderton D2100 0160
- Identisch zu Mil oder Aero
- Identisch zu-Din DIN 983 16x1.00
- Interchange Seeger-Orbis AK 16
Leistungsdaten
- Thrust Load Ring Pr 7,400 kN
- Thrust Load Groove Pg 3,300 kN
- U/min begrenzen U/min des Standardmaterials 45.000,000
- Max. Load W/ R Max Or Ch Max PR 2,400 kN
Montagewerkzeuge
- Standardzange (gerade) RPA-1
- 45 Standardzange RPA-145
- 90 Standardzange RPA-190
- Umwandelbare Zange RP-320
- 45 umwandelbare Zange RP-324
- 90 umwandelbare Zange RP-329
- Hochleistungszange (gerade) RPN-A1
- 90 Hochleistungszange RPN-A11
Product SKUs
Die aufgeführten Artikelnummern enthalten möglicherweise nicht alle verfügbaren Optionen. Wenn Sie nicht finden, wonach Sie suchen, oder Hilfe bei der Auswahl des richtigen Teils benötigen, kontaktieren Sie uns.
| Item SKU | Style | Material | Finish | Angebot |
|---|---|---|---|---|
| DST-16ST PD | DIN 983 External/Shaft With Teeth | Carbon Steel SAE 1070-1090 | Phosphate & Oil | Angebot |
Werkstoffe und Oberflächen
Materialien
- Kohlenstoffstahl (SAE 1060-1090)
- Edelstahl (PH15-7 Mo, PH17-7)
- Berylliumkupfer
- Sonderwerkstoffe
- Edelstahl DIN 1.4122
- Phosphorbronze
Oberflächen
***For plated rings, add .002" (.05 mm) to the listed maximum thickness.
- PA – Phosphat, Kohlenstoffstahl
- PD – Phosphat und Öl, Kohlenstoffstahl
- PAL – Phosphat mit Versiegelung, Kohlenstoffstahl
- HPD – Schweres Phosphat und Öl, Kohlenstoffstahl
- ZD – Verzinkung, Kohlenstoffstahl
- ZF – Zink hell, Kohlenstoffstahl
- ZDL – Zinkdichromat mit Versiegelung, Kohlenstoffstahl
- HZDL – Schweres Zinkdichromat mit Versiegelung, Kohlenstoffstahl
- Z3X – Dreiwertiges Chromat über Zink, Kohlenstoffstahl
- ZFF – Zinkbeschichtung, Kohlenstoffstahl
- CF – Kupferblitz, Kohlenstoffstahl
Dokumentation
Beschreibung
Der durch die Zähne entstehende, größere Bund ist bei Anwendungen mit großen Radien bzw. Abschrägungen besonders effektiv.
