DSI-90
Suchen Sie nach einem bestimmten Material oder einer bestimmten Oberfläche? Vollständige Teilenummer ansehen und Angebot anfordern.
Spezifikationen
Teiledaten
- Gehäuse oder Welle Welle
- Axial oder Radial Axial

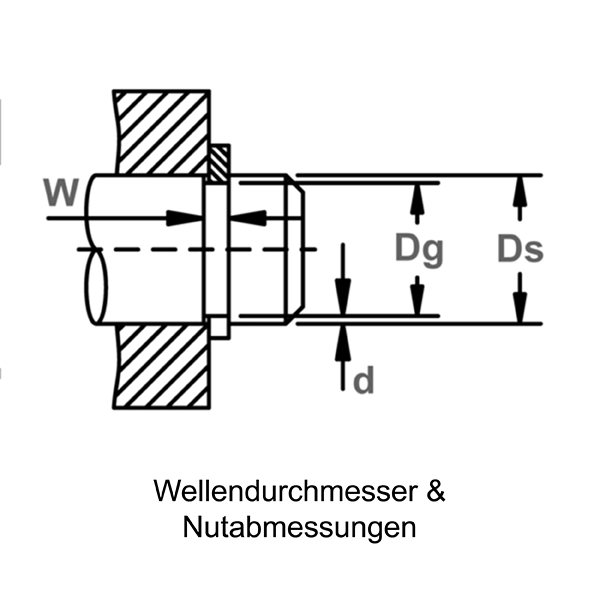

- Ds mm 90,000 mm
- Nutdurchmesser Dg 86,860 - 86,500 - mm
- Nutbreite W 3,150 mm
- Nuttiefe D 1,750 mm

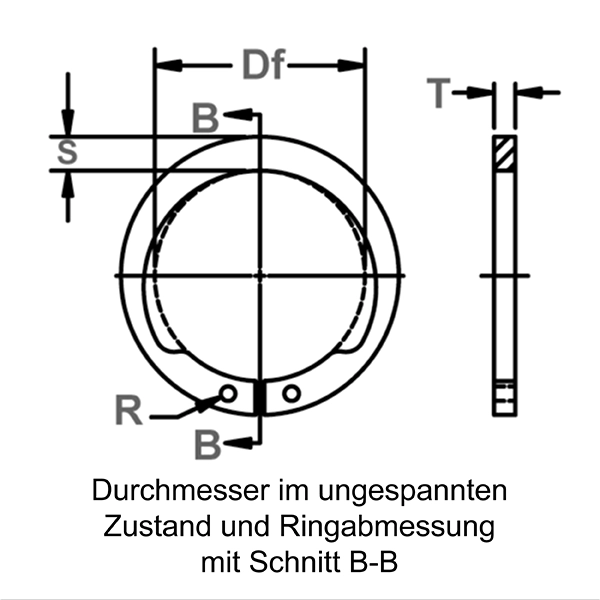

- Freier Durchmesser Df 83,200 - 85,040 - mm
- Stärke T*** 2,920 - 3,000 - mm
- Lochdurchmesser R 3,000 mm
- Large Sect. S 7,100 - 7,700 - mm
- Gewicht pro 1000 Stück. 41,900 kg
- Kantenabstand Y Min. 5,300 mm
- Allowable Radius / Chamfer R/Ch Max, 3,000 mm
- Härte ST Kohlenstoffstahl 44,000 - 51,000 - HRC
- Hardness SG 47,000 - 54,000 - HRC
- Identisch zu Waldes Truarc
- Identisch zu IRR
- Identisch zu Anderton M1408 0900
- Identisch zu Mil oder Aero
- Identisch zu-Din
- Interchange Seeger-Orbis AV 90
Leistungsdaten
- Thrust Load Ring Pr 157,000 kN
- Thrust Load Groove Pg 42,000 kN
- U/min begrenzen U/min des Standardmaterials 4.000,000
- Max. Load W/ R Max Or Ch Max PR 24,800 kN
Montagewerkzeuge
- Ratchet Pliers (w/o Tips) RP-1000
- Straight Ratchet Pliers Tips RP-8002R
- 45 Ratchet Pliers Tips RP-8452R
- 90 Ratchet Pliers Tips RP-8902R
- Hochleistungszange (gerade) RPN-A3
- 90 Hochleistungszange RPN-A31
Product SKUs
Die aufgeführten Artikelnummern enthalten möglicherweise nicht alle verfügbaren Optionen. Wenn Sie nicht finden, wonach Sie suchen, oder Hilfe bei der Auswahl des richtigen Teils benötigen, kontaktieren Sie uns.
| Item SKU | Style | Material | Finish | Angebot |
|---|---|---|---|---|
| DSI-90ST PD | Metric External/Shaft Inverted | Carbon Steel SAE 1070-1090 | Phosphate & Oil | Angebot |
Werkstoffe und Oberflächen
Materialien
- Kohlenstoffstahl (SAE 1060-1090)
- Edelstahl (PH15-7 Mo, PH17-7)
- Berylliumkupfer
- Sonderwerkstoffe
- Edelstahl DIN 1.4122
- Phosphorbronze
Oberflächen
***For plated rings, add .002" (.05 mm) to the listed maximum thickness.
- PA – Phosphat, Kohlenstoffstahl
- PD – Phosphat und Öl, Kohlenstoffstahl
- PAL – Phosphat mit Versiegelung, Kohlenstoffstahl
- HPD – Schweres Phosphat und Öl, Kohlenstoffstahl
- ZF – Zink hell, Kohlenstoffstahl
- ZDL – Zinkdichromat mit Versiegelung, Kohlenstoffstahl
- HZDL – Schweres Zinkdichromat mit Versiegelung, Kohlenstoffstahl
- Z3X – Dreiwertiges Chromat über Zink, Kohlenstoffstahl
- ZFF – Zinkbeschichtung, Kohlenstoffstahl
- CF – Kupferblitz, Kohlenstoffstahl
- ZD - Zinkdichromat, Kohlenstoffstahl
Dokumentation
Beschreibung
DSI-Sicherungsringe sind axial montierte metrische Außensicherungsringe mit umgekehrten Laschen und gehören zur Rotor Clip-Sicherungsringreihe mit konischem Querschnitt. In ihrer Funktion ähneln sie den Standard-DSH-Ringen, doch die umgekehrten Laschen verringern den Abstand zwischen den Nasen und dem Wellenumfang, so dass sie für Anwendungen mit minimalem Radialspiel geeignet sind.
