DHR-35
Suchen Sie nach einem bestimmten Material oder einer bestimmten Oberfläche? Vollständige Teilenummer ansehen und Angebot anfordern.
Spezifikationen
Teiledaten
- Gehäuse oder Welle Gehäuse
- Axial oder Radial Axial

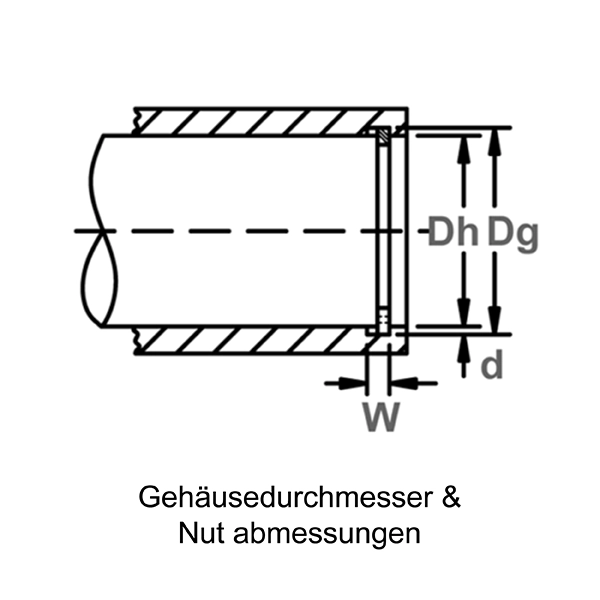

- DH mm 35,000 mm
- Nutdurchmesser Dg 37,000 - 37,250 - mm
- Nutbreite W 1,850 mm
- Nuttiefe D 1,000 mm

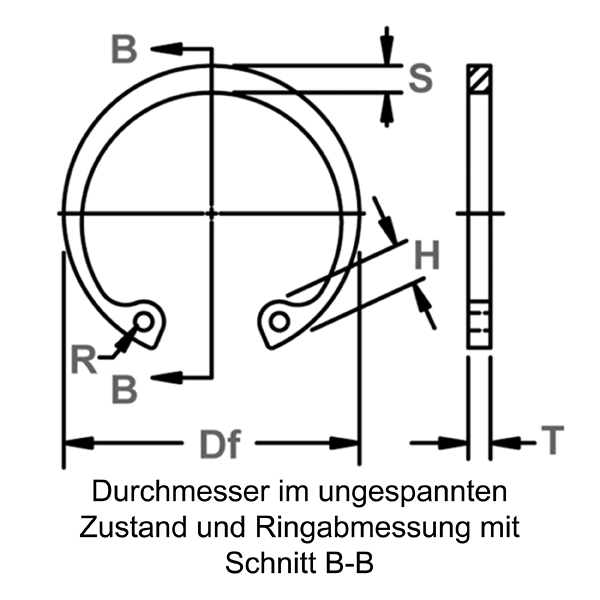

- Freier Durchmesser Df 37,550 - 38,300 - mm
- Stärke T*** 1,690 - 1,750 - mm
- Augenhöhe 6,000 mm
- Lochdurchmesser R 2,500 mm
- Large Sect. S 3,800 mm
- Gewicht pro 1000 Stück. 4,500 kg
- Kantenabstand Y Min. 3,000 mm
- Allowable Radius / Chamfer R/Ch Max, 1,500 mm
- Härte ST Kohlenstoffstahl 47,000 - 54,000 - HRC
- Hardness SG 47,000 - 54,000 - HRC
- Identisch zu Waldes Truarc
- Identisch zu IRR
- Identisch zu Anderton D1360 0350
- Identisch zu Mil oder Aero
- Identisch zu-Din DIN 472 35x1.75
- Interchange Seeger-Orbis JS 35
Leistungsdaten
- Thrust Load Ring Pr 36,600 kN
- Thrust Load Groove Pg 18,800 kN
- Max. Load W/ R Max Or Ch Max PR 8,700 kN
Montagewerkzeuge
- Hochleistungszange (gerade) RPN-J3
- 90 Hochleistungszange RPN-J31
Product SKUs
Die aufgeführten Artikelnummern enthalten möglicherweise nicht alle verfügbaren Optionen. Wenn Sie nicht finden, wonach Sie suchen, oder Hilfe bei der Auswahl des richtigen Teils benötigen, kontaktieren Sie uns.
| Item SKU | Style | Material | Finish | Angebot |
|---|---|---|---|---|
| DHR-35ST CZ PD | DIN 471 Internal/Housing Heavy Duty | Carbon Steel SAE 1070-1090 | Phosphate & Oil | Angebot |
Werkstoffe und Oberflächen
Materialien
- Kohlenstoffstahl (SAE 1060-1090)
- Edelstahl (PH15-7 Mo, PH17-7)
- Berylliumkupfer
- Sonderwerkstoffe
- Edelstahl DIN 1.4122
- Phosphorbronze
Oberflächen
***For plated rings, add .002" (.05 mm) to the listed maximum thickness.
- PA – Phosphat, Kohlenstoffstahl
- PD – Phosphat und Öl, Kohlenstoffstahl
- PAL – Phosphat mit Versiegelung, Kohlenstoffstahl
- HPD – Schweres Phosphat und Öl, Kohlenstoffstahl
- ZD – Verzinkung, Kohlenstoffstahl
- ZF – Zink hell, Kohlenstoffstahl
- ZDL – Zinkdichromat mit Versiegelung, Kohlenstoffstahl
- HZDL – Schweres Zinkdichromat mit Versiegelung, Kohlenstoffstahl
- Z3X – Dreiwertiges Chromat über Zink, Kohlenstoffstahl
- ZFF – Zinkbeschichtung, Kohlenstoffstahl
- CF – Kupferblitz, Kohlenstoffstahl
Dokumentation
Beschreibung
DHR-Sicherungsringe sind verstärkte metrische Axial-Sicherungsringe und gehören zur Rotor Clip-Sicherungsringreihe mit konischem Querschnitt. Als extra dicke Version eines Standard-DHO-Rings werden DHR-Ringe axial in ein Gehäuse/eine Bohrung montiert und bieten eine hochfeste innere axiale Sicherung bei erhöhten Axiallasten.
